Ressort de compression VD-394C Acier inoxydable Ø 8 x 90 x 285 mm

Prix échelonnés - Ressort de compression VD-394C

Quantité	Prix unitaire [EUR]
1	18,8000 EUR
2	14,9700 EUR
3	11,4700 EUR
7	9,9300 EUR
17	8,7700 EUR
37	7,3800 EUR
75	7,2700 EUR
125	7,2700 EUR
175	7,2700 EUR
250	7,2700 EUR
350	7,2700 EUR

Ressort de compression Acheter

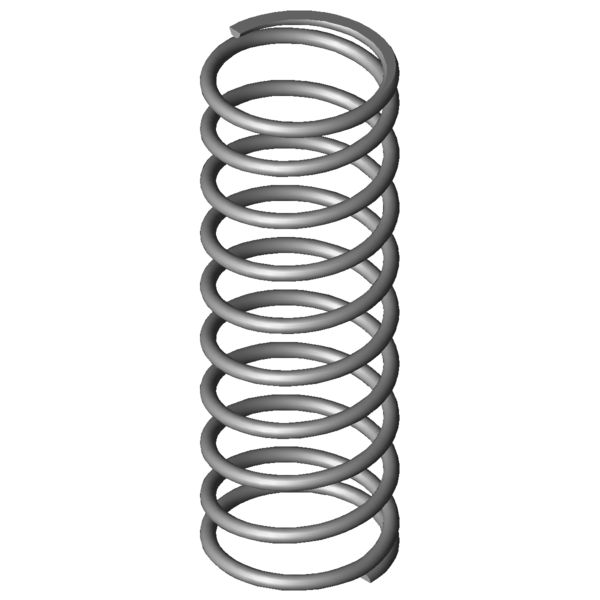

Image du produit Ressort de compression VD-394C

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-394C

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	90	mm	diamètre d'enroulement moyen
De	98	mm	diamètre extérieur d'enroulement
Dd	80,3	mm	diamètre maximal du mandrin
Dh	101,4	mm	diamètre minimum de la douille
L0	285	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1030,1	N	force maximum en cas de charge statique
Ln	106,9	mm	longueur minimum en cas de charge statique
sn	178,1	mm	flexion maximum en cas de charge statique
Fndyn	991,3	N	force maximum pour charge dynamique
Lndyn	113,6	mm	longueur minimum pour utilisation dynamique
shdyn	70,9	mm	course maximum en cas d'utilisation dynamique
S	32,588	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	5,784	N/mm	raideur du ressort
Masse	1180	g	masse d'un ressort
Fntol	65,14	N	tolérance (+/-) pour force maximum statique
Fndtol	65,4	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	8,8	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AY	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-394C Acier inoxydable Ø 8 x 90 x 285 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-394C Acier inoxydable Ø 8 x 90 x 285 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-394C Acier inoxydable Ø 8 x 90 x 285 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-394C Acier inoxydable Ø 8 x 90 x 285 mm

calcul du chemin de force Ressort de compression VD-394C

Formulaire de demande Ressort de compression VD-394C Acier inoxydable Ø 8 x 90 x 285 mm

Formulaire de demande Ressort de compression VD-394C

Ressorts de compression similaires pour Ressort de compression VD-394C Acier inoxydable Ø 8 x 90 x 285 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-394C	1.4310	8	98	285	1030,1	106,9	178,1	8,5	5,784	100,0 \| 100,0 \| 100,0 \| 100,0
D-394C	EN 10270-1	8	98	285	1199,3	106,9	178,1	8,5	6,734	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	55,4 \| 78,9 \| 55,7 \| 31,6
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	57,7 \| 78,3 \| 62,3 \| 32,4
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	58,7 \| 79,2 \| 63,2 \| 33,6
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	61,6 \| 87,7 \| 62,0 \| 35,1
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	56,2 \| 80,2 \| 49,5 \| 38,9
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	63,1 \| 76,1 \| 68,8 \| 44,5
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	67,7 \| 90,0 \| 67,9 \| 45,1
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	66,8 \| 87,4 \| 67,4 \| 45,4
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	69,4 \| 83,5 \| 73,6 \| 51,1
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	66,8 \| 82,5 \| 63,2 \| 54,8
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	70,5 \| 82,4 \| 74,3 \| 54,8
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	78,3 \| 87,2 \| 77,5 \| 70,2
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	86,0 \| 92,2 \| 88,3 \| 77,5
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	83,1 \| 81,3 \| 83,4 \| 84,6
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	91,2 \| 94,0 \| 90,7 \| 88,8
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	85,8 \| 84,4 \| 90,7 \| 82,2
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	83,3 \| 86,7 \| 87,3 \| 75,8
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	79,0 \| 90,9 \| 74,1 \| 72,1
VD-397	88	285	8,235	1.4310	1515,294	101	184	83,1 \| 96,6 \| 82,4 \| 70,2
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	77,7 \| 88,3 \| 80,2 \| 64,7
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	67,9 \| 83,9 \| 63,6 \| 56,2
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	71,0 \| 89,1 \| 73,5 \| 50,4
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	62,8 \| 83,0 \| 63,2 \| 42,3
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	64,0 \| 85,7 \| 64,7 \| 41,8
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	60,7 \| 83,3 \| 62,6 \| 36,4
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	57,7 \| 84,2 \| 56,8 \| 32,2
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	57,5 \| 87,1 \| 56,6 \| 28,8
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	52,9 \| 83,9 \| 50,1 \| 24,6
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	51,5 \| 84,8 \| 49,0 \| 20,7

Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-394C

Pays d'origine: DE, German; Ressort de compression VD-394C

Image du produit - Ressorts de compression VD-394C

QR-Code: Ressort de compression VD-394C

QR-Code - Ressorts de compression - VD-394C | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-394c.html
