Ressort de compression VD-414F Acier inoxydable Ø 9 x 91 x 200 mm

Prix échelonnés - Ressort de compression VD-414F

Quantité	Prix unitaire [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9100 EUR
175	4,9100 EUR
250	4,9100 EUR
350	4,9100 EUR

Ressort de compression Acheter

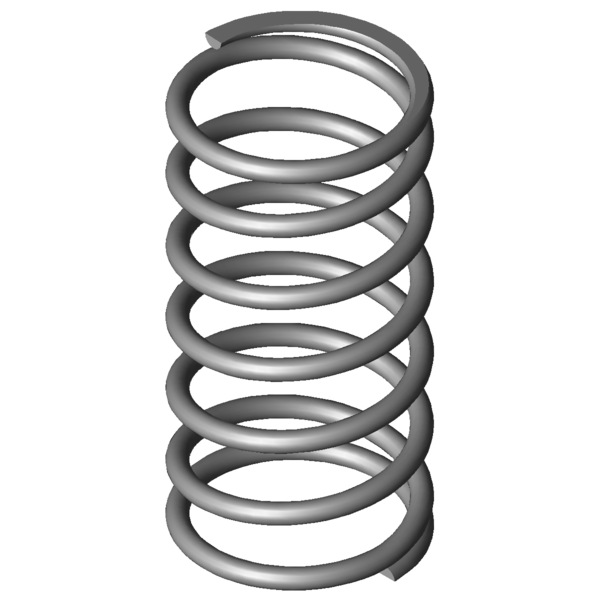

Image du produit Ressort de compression VD-414F

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414F

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	91	mm	diamètre d'enroulement moyen
De	100	mm	diamètre extérieur d'enroulement
Dd	80	mm	diamètre maximal du mandrin
Dh	103	mm	diamètre minimum de la douille
L0	200	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1661,592	N	force maximum en cas de charge statique
Ln	80,04	mm	longueur minimum en cas de charge statique
sn	119,96	mm	flexion maximum en cas de charge statique
Fndyn	1574,757	N	force maximum pour charge dynamique
Lndyn	86,31	mm	longueur minimum pour utilisation dynamique
shdyn	25,69	mm	course maximum en cas d'utilisation dynamique
S	34,727	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	13,851	N/mm	raideur du ressort
Masse	1078,2212	g	masse d'un ressort
Fntol	101	N	tolérance (+/-) pour force maximum statique
Fndtol	99,8	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,49	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AR	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414F Acier inoxydable Ø 9 x 91 x 200 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414F Acier inoxydable Ø 9 x 91 x 200 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414F Acier inoxydable Ø 9 x 91 x 200 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414F Acier inoxydable Ø 9 x 91 x 200 mm

calcul du chemin de force Ressort de compression VD-414F

Formulaire de demande Ressort de compression VD-414F Acier inoxydable Ø 9 x 91 x 200 mm

Formulaire de demande Ressort de compression VD-414F

Ressorts de compression similaires pour Ressort de compression VD-414F Acier inoxydable Ø 9 x 91 x 200 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414F	1.4310	9	100	200	1661,592	80,04	119,96	5,5	13,851	100,0 \| 100,0 \| 100,0 \| 100,0
D-414F	EN 10270-1	9	100	200	1934,568	80,04	119,96	5,5	16,127	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	53,8 \| 82,2 \| 56,0 \| 23,0
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	53,5 \| 79,7 \| 55,7 \| 25,1
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	57,6 \| 86,7 \| 56,8 \| 29,3
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	58,6 \| 85,1 \| 61,1 \| 29,6
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	57,2 \| 84,6 \| 57,0 \| 30,0
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	58,7 \| 81,2 \| 63,6 \| 31,4
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	59,6 \| 82,4 \| 61,0 \| 35,3
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	62,3 \| 81,8 \| 58,9 \| 46,0
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	70,4 \| 87,3 \| 73,9 \| 50,0
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	78,2 \| 93,1 \| 76,9 \| 64,5
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	82,4 \| 88,8 \| 84,6 \| 73,9
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	84,7 \| 86,9 \| 89,1 \| 78,2
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	87,2 \| 89,4 \| 85,6 \| 86,6
VD-396	88	180	12,727	1.4310	1387,273	71	109	89,3 \| 89,0 \| 87,2 \| 91,9
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	100,0 \| 100,0 \| 100,0 \| 100,0
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	85,3 \| 89,3 \| 79,4 \| 87,1
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	86,2 \| 85,8 \| 90,6 \| 82,1
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	84,7 \| 89,0 \| 88,1 \| 77,0
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	78,1 \| 89,0 \| 81,8 \| 63,6
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	71,7 \| 85,3 \| 74,5 \| 55,4
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	67,0 \| 89,2 \| 67,2 \| 44,6
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	62,3 \| 91,3 \| 60,3 \| 35,3
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	60,0 \| 87,7 \| 58,7 \| 33,6

Nombre de ressorts métalliques similaires: 22

Numéro de tarif douanier: 73202081; Ressort de compression VD-414F

Pays d'origine: DE, German; Ressort de compression VD-414F
