Ressort de compression VD-426 Acier inoxydable Ø 10 x 80 x 175 mm

Prix échelonnés - Ressort de compression VD-426

Quantité Prix unitaire [EUR]
1 18,8000 EUR
2 14,9700 EUR
3 11,4700 EUR
7 9,9300 EUR
17 8,7700 EUR
37 7,3800 EUR
75 7,2700 EUR
125 7,2700 EUR
175 7,2700 EUR
250 7,2700 EUR
350 7,2700 EUR

Ressort de compression Acheter

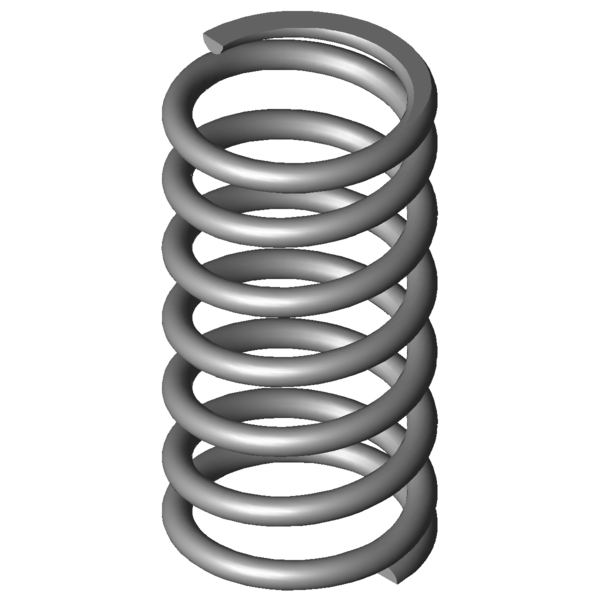

Image du produit Ressort de compression VD-426
Image du produit Ressort de compression VD-426
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-426

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 10 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 80 mm diamètre d'enroulement moyen
De 90 mm diamètre extérieur d'enroulement
Dd 68 mm diamètre maximal du mandrin
Dh 93 mm diamètre minimum de la douille
L0 175 mm longueur libre
Lk mm longueur de flambage
Fn 2772,283 N force maximum en cas de charge statique
Ln 85,78 mm longueur minimum en cas de charge statique
sn 89,22 mm flexion maximum en cas de charge statique
Fndyn 2604,803 N force maximum pour charge dynamique
Lndyn 91,17 mm longueur minimum pour utilisation dynamique
shdyn 10,25 mm course maximum en cas d'utilisation dynamique
S 30 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 31,072 N/mm raideur du ressort
Masse 1170,2306 g masse d'un ressort
Fntol 159 N tolérance (+/-) pour force maximum statique
Fndtol 157 N tolérance (+/-) pour force maximum dynamique
Detol 1 mm tolérance (+/-) du diamètre extérieur
L0tol 3,08 mm tolérance (+/-) pour longueur libre
Groupe de prix #AY - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-426 Acier inoxydable Ø 10 x 80 x 175 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-426 Acier inoxydable Ø 10 x 80 x 175 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-426 Acier inoxydable Ø 10 x 80 x 175 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-426 Acier inoxydable Ø 10 x 80 x 175 mm

calcul du chemin de force Ressort de compression VD-426

Formulaire de demande Ressort de compression VD-426 Acier inoxydable Ø 10 x 80 x 175 mm

Formulaire de demande Ressort de compression VD-426

Ressorts de compression similaires pour Ressort de compression VD-426 Acier inoxydable Ø 10 x 80 x 175 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-426 1.4310 10 90 175 2772,283 85,78 89,22 5,5 31,072 85,6 | 89,2 | 87,2 | 80,5
D-426 EN 10270-1 10 90 175 3227,73 85,78 89,22 5,5 36,177 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-61 77 153 5,761 1.4310 563,216 55,23 97,77 50,7 | 77,7 | 55,8 | 18,5
VD-389E-10 105 145 6,378 1.4310 617,347 48,2 96,8 52,4 | 79,5 | 57,2 | 20,5
VD-369D 78,3 165 6,714 1.4310 721,467 57,55 107,45 52,5 | 81,4 | 54,5 | 21,6
VD-389E-22 89 190 6,928 1.4310 870,826 64,3 125,7 53,5 | 87,0 | 51,2 | 22,3
VD-365 86,3 145 7,692 1.4310 790,815 42,19 102,81 56,8 | 79,4 | 60,3 | 30,8
VD-394B 98 185 8,939 1.4310 1002,93 72,8 112,2 60,3 | 83,4 | 61,7 | 35,8
VD-371 69,3 155 10,023 1.4310 993,127 55,91 99,09 60,3 | 74,3 | 66,6 | 40,1
VD-390 108 170 10,24 1.4310 1194,368 53,36 116,64 64,8 | 88,8 | 64,7 | 41,0
VD-389G 75 153 12,148 1.4310 1107,916 61,8 91,2 66,8 | 78,7 | 73,0 | 48,6
VD-396 88 180 12,727 1.4310 1387,273 71 109 67,9 | 81,1 | 71,7 | 50,9
VD-414F 100 200 13,851 1.4310 1661,592 80,04 119,96 71,7 | 85,3 | 74,5 | 55,4
VD-399B 81 147 16,751 1.4310 1291,565 69,9 77,1 75,2 | 83,9 | 74,6 | 67,0
VD-426A 90 230 17,989 1.4310 1733,81 133,62 96,38 75,8 | 92,0 | 77,6 | 57,9
VD-395 88 125 20 1.4310 1480 51 74 79,4 | 81,1 | 77,2 | 80,0
VD-426 90 175 31,072 1.4310 2772,283 85,78 89,22 85,6 | 89,2 | 87,2 | 80,5
VD-414L 63 179 38,377 1.4310 2392,166 116,67 62,33 81,7 | 85,9 | 78,1 | 81,0
VD-429A 84 200 39,26 1.4310 3344,951 114,8 85,2 87,3 | 93,6 | 89,2 | 79,1
VD-432 73 200 41,169 1.4310 3352,762 118,56 81,44 84,0 | 89,5 | 87,0 | 75,5
VD-425 90 115 48,828 1.4310 2594,727 61,86 53,14 69,9 | 86,2 | 72,4 | 51,2
Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-426

Pays d'origine: DE, German; Ressort de compression VD-426
