Ressort de compression VD-389E-22 Acier inoxydable Ø 7 x 82 x 190 mm

Prix échelonnés - Ressort de compression VD-389E-22

Quantité Prix unitaire [EUR]
1 16,0400 EUR
2 12,7700 EUR
3 8,7800 EUR
7 6,9200 EUR
17 5,3000 EUR
37 4,5500 EUR
75 4,4900 EUR
125 4,4900 EUR
175 4,4900 EUR
250 4,4900 EUR
350 4,4900 EUR

Ressort de compression Acheter

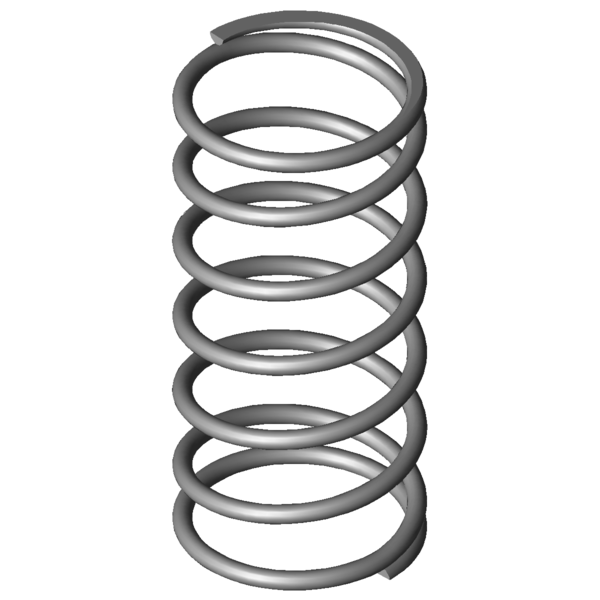

Image du produit Ressort de compression VD-389E-22
Image du produit Ressort de compression VD-389E-22
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389E-22

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 7 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 82 mm diamètre d'enroulement moyen
De 89 mm diamètre extérieur d'enroulement
Dd 73,3 mm diamètre maximal du mandrin
Dh 92,6 mm diamètre minimum de la douille
L0 190 mm longueur libre
Lk mm longueur de flambage
Fn 870,826 N force maximum en cas de charge statique
Ln 64,3 mm longueur minimum en cas de charge statique
sn 125,7 mm flexion maximum en cas de charge statique
Fndyn 825,795 N force maximum pour charge dynamique
Lndyn 70,8 mm longueur minimum pour utilisation dynamique
shdyn 39,5 mm course maximum en cas d'utilisation dynamique
S 33,273 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 6,928 N/mm raideur du ressort
Masse 587,7483 g masse d'un ressort
Fntol 56,46 N tolérance (+/-) pour force maximum statique
Fndtol 55,8 N tolérance (+/-) pour force maximum dynamique
Detol 1,5 mm tolérance (+/-) du diamètre extérieur
L0tol 6,2 mm tolérance (+/-) pour longueur libre
Groupe de prix #AQ - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389E-22 Acier inoxydable Ø 7 x 82 x 190 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389E-22 Acier inoxydable Ø 7 x 82 x 190 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389E-22 Acier inoxydable Ø 7 x 82 x 190 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389E-22 Acier inoxydable Ø 7 x 82 x 190 mm

calcul du chemin de force Ressort de compression VD-389E-22

Formulaire de demande Ressort de compression VD-389E-22 Acier inoxydable Ø 7 x 82 x 190 mm

Formulaire de demande Ressort de compression VD-389E-22

Ressorts de compression similaires pour Ressort de compression VD-389E-22 Acier inoxydable Ø 7 x 82 x 190 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-389E-22 1.4310 7 89 190 870,826 64,3 125,7 5,5 6,928 100,0 | 100,0 | 100,0 | 100,0
D-389E-22 EN 10270-1 7 89 190 1014,132 64,27 125,73 5,5 8,066 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-33 69 200 2,701 1.4310 265,656 101,66 98,34 59,2 | 84,2 | 54,4 | 39,0
VD-339Z-02 75 178 2,899 1.4310 375,884 48,34 129,67 65,0 | 83,1 | 70,1 | 41,8
VD-339W 85 164 3,052 1.4310 390,717 35,97 128,03 66,7 | 84,4 | 71,5 | 44,1
VD-366A 86,3 230 3,167 1.4310 460,969 84,46 145,54 68,4 | 89,9 | 69,7 | 45,7
VD-364B 95 181 3,191 1.4310 450,496 39,82 141,18 68,5 | 89,2 | 70,4 | 46,1
VD-364R-57 90 165 3,479 1.4310 371,869 58,1 106,9 68,2 | 90,5 | 63,9 | 50,2
VD-364E-06 80 165 3,521 1.4310 395,725 52,6 112,4 67,8 | 85,1 | 67,4 | 50,8
VD-344A-10 60 190 3,652 1.4310 446,786 67,67 122,33 68,9 | 79,6 | 74,3 | 52,7
VD-341 68 180 3,977 1.4310 529,678 46,8 133,2 72,0 | 80,9 | 77,6 | 57,4
VD-364S 105 180 4,096 1.4310 553,059 44,97 135,03 75,8 | 89,8 | 78,3 | 59,1
VD-369E 78,3 210 4,345 1.4310 555,897 82,05 127,95 77,7 | 89,5 | 81,0 | 62,7
VD-366 86,3 220 4,895 1.4310 787,598 59,1 160,9 82,0 | 91,1 | 84,3 | 70,7
VD-364R-61 77 153 5,761 1.4310 563,216 55,23 97,77 79,5 | 84,3 | 71,2 | 83,2
VD-369D 78,3 165 6,714 1.4310 721,467 57,55 107,45 89,8 | 88,3 | 84,2 | 96,9
VD-389E-22 89 190 6,928 1.4310 870,826 64,3 125,7 100,0 | 100,0 | 100,0 | 100,0
VD-365 86,3 145 7,692 1.4310 790,815 42,19 102,81 88,0 | 87,8 | 86,3 | 90,1
VD-394B 98 185 8,939 1.4310 1002,93 72,8 112,2 85,8 | 91,9 | 88,0 | 77,5
VD-390 108 170 10,24 1.4310 1194,368 53,36 116,64 79,0 | 86,5 | 82,9 | 67,7
VD-399C 81 220 10,839 1.4310 1308,316 99,29 120,71 77,8 | 88,3 | 81,3 | 63,9
VD-396 88 180 12,727 1.4310 1387,273 71 109 74,3 | 93,7 | 74,7 | 54,4
VD-414F 100 200 13,851 1.4310 1661,592 80,04 119,96 70,4 | 87,3 | 73,9 | 50,0
VD-399B 81 147 16,751 1.4310 1291,565 69,9 77,1 63,7 | 85,3 | 64,4 | 41,4
VD-402 71 205 16,863 1.4310 1819,055 97,13 107,87 64,9 | 86,7 | 66,8 | 41,1
VD-426A 90 230 17,989 1.4310 1733,81 133,62 96,38 61,9 | 83,8 | 63,5 | 38,5
VD-426 90 175 31,072 1.4310 2772,283 85,78 89,22 53,5 | 87,0 | 51,2 | 22,3
VD-429A 84 200 39,26 1.4310 3344,951 114,8 85,2 50,3 | 86,5 | 46,9 | 17,6
VD-432 73 200 41,169 1.4310 3352,762 118,56 81,44 48,2 | 82,3 | 45,4 | 16,8
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-389E-22

Pays d'origine: DE, German; Ressort de compression VD-389E-22

Image du produit - Ressorts de compression VD-389E-22

Image du produit - Ressorts de compression VD-389E-22

QR-Code: Ressort de compression VD-389E-22

QR-Code - Ressorts de compression - VD-389E-22 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-389e-22.html
