Ressort de compression VD-369E Acier inoxydable Ø 6,3 x 72 x 210 mm

Prix échelonnés - Ressort de compression VD-369E

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

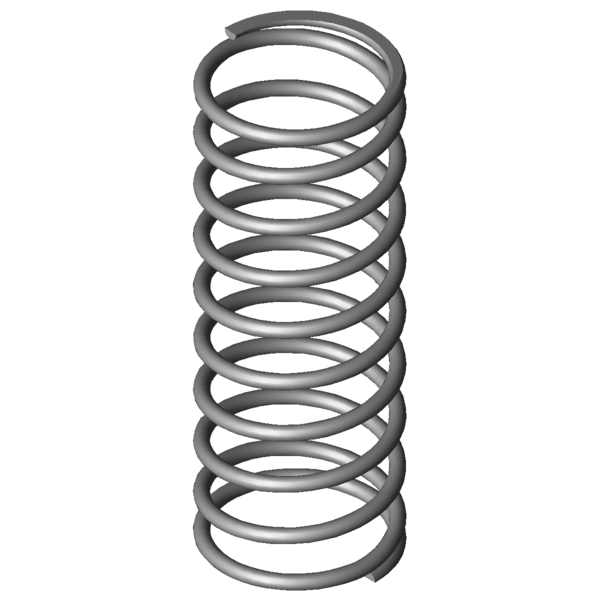

Image du produit Ressort de compression VD-369E

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-369E

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	72	mm	diamètre d'enroulement moyen
De	78,3	mm	diamètre extérieur d'enroulement
Dd	64,3	mm	diamètre maximal du mandrin
Dh	81,9	mm	diamètre minimum de la douille
L0	210	mm	longueur libre
Lk		mm	longueur de flambage
Fn	555,897	N	force maximum en cas de charge statique
Ln	82,05	mm	longueur minimum en cas de charge statique
sn	127,95	mm	flexion maximum en cas de charge statique
Fndyn	520,922	N	force maximum pour charge dynamique
Lndyn	90,1	mm	longueur minimum pour utilisation dynamique
shdyn	79,2	mm	course maximum en cas d'utilisation dynamique
S	23,965	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	4,345	N/mm	raideur du ressort
Masse	585,2253	g	masse d'un ressort
Fntol	41,75	N	tolérance (+/-) pour force maximum statique
Fndtol	47,1	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	7,5	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-369E Acier inoxydable Ø 6,3 x 72 x 210 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-369E Acier inoxydable Ø 6,3 x 72 x 210 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-369E Acier inoxydable Ø 6,3 x 72 x 210 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-369E Acier inoxydable Ø 6,3 x 72 x 210 mm

calcul du chemin de force Ressort de compression VD-369E

Formulaire de demande Ressort de compression VD-369E Acier inoxydable Ø 6,3 x 72 x 210 mm

Formulaire de demande Ressort de compression VD-369E

Ressorts de compression similaires pour Ressort de compression VD-369E Acier inoxydable Ø 6,3 x 72 x 210 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-369E	1.4310	6,3	78,3	210	555,897	82,05	127,95	8,5	4,345	100,0 \| 100,0 \| 100,0 \| 100,0
D-369E	EN 10270-1	6,3	78,3	210	647,476	82	128	8,5	5,058	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	58,6 \| 83,2 \| 60,2 \| 32,6
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	65,2 \| 87,0 \| 65,7 \| 42,9
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	65,6 \| 81,8 \| 71,4 \| 43,6
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	65,5 \| 84,9 \| 66,9 \| 44,7
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	67,3 \| 80,2 \| 72,0 \| 49,6
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	73,7 \| 94,1 \| 75,3 \| 51,8
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	71,8 \| 90,7 \| 62,3 \| 62,2
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	78,8 \| 86,6 \| 83,1 \| 66,7
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	79,5 \| 83,2 \| 85,1 \| 70,2
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	84,1 \| 94,0 \| 85,4 \| 72,9
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	87,2 \| 90,7 \| 90,0 \| 80,8
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	82,8 \| 87,9 \| 79,5 \| 81,0
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	90,8 \| 95,0 \| 91,6 \| 85,8
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	90,4 \| 84,0 \| 95,7 \| 91,5
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	100,0 \| 100,0 \| 100,0 \| 100,0
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	86,4 \| 95,4 \| 75,1 \| 88,8
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	85,6 \| 87,5 \| 85,8 \| 83,4
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	83,9 \| 88,8 \| 87,6 \| 75,4
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	76,1 \| 92,6 \| 68,7 \| 67,0
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	79,4 \| 92,9 \| 80,5 \| 64,7
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	77,7 \| 89,5 \| 81,0 \| 62,7
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	72,3 \| 89,5 \| 65,7 \| 61,8
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	72,0 \| 89,6 \| 73,3 \| 53,2
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	66,3 \| 90,3 \| 68,4 \| 40,1
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	60,9 \| 86,2 \| 60,7 \| 35,8
VD-396	88	180	12,727	1.4310	1387,273	71	109	60,4 \| 84,5 \| 62,6 \| 34,1
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	57,4 \| 89,0 \| 57,4 \| 25,8
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	52,8 \| 80,4 \| 53,7 \| 24,2
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	45,5 \| 83,8 \| 41,6 \| 11,1
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	44,8 \| 83,8 \| 40,1 \| 10,6

Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-369E

Pays d'origine: DE, German; Ressort de compression VD-369E

Image du produit - Ressorts de compression VD-369E

QR-Code: Ressort de compression VD-369E

QR-Code - Ressorts de compression - VD-369E | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-369e.html
