Ressort de compression VD-364R-61 Acier inoxydable Ø 6 x 71 x 153 mm

Prix échelonnés - Ressort de compression VD-364R-61

Quantité Prix unitaire [EUR]
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 3,8200 EUR
37 3,3100 EUR
75 3,2400 EUR
125 3,2400 EUR
175 3,2400 EUR
250 3,2400 EUR
350 3,2400 EUR

Ressort de compression Acheter

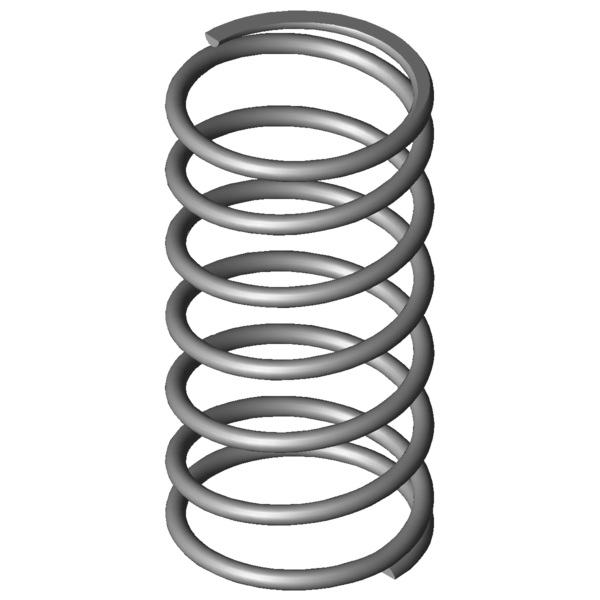

Image du produit Ressort de compression VD-364R-61
Image du produit Ressort de compression VD-364R-61
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-61

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 71 mm diamètre d'enroulement moyen
De 77 mm diamètre extérieur d'enroulement
Dd 63 mm diamètre maximal du mandrin
Dh 80 mm diamètre minimum de la douille
L0 153 mm longueur libre
Lk mm longueur de flambage
Fn 563,216 N force maximum en cas de charge statique
Ln 55,23 mm longueur minimum en cas de charge statique
sn 97,77 mm flexion maximum en cas de charge statique
Fndyn 533,787 N force maximum pour charge dynamique
Lndyn 60,34 mm longueur minimum pour utilisation dynamique
shdyn 47,79 mm course maximum en cas d'utilisation dynamique
S 26,727 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 5,761 N/mm raideur du ressort
Masse 373,8887 g masse d'un ressort
Fntol 44,25 N tolérance (+/-) pour force maximum statique
Fndtol 42,58 N tolérance (+/-) pour force maximum dynamique
Detol 1,2 mm tolérance (+/-) du diamètre extérieur
L0tol 4,1 mm tolérance (+/-) pour longueur libre
Groupe de prix #AL - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-61 Acier inoxydable Ø 6 x 71 x 153 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-61 Acier inoxydable Ø 6 x 71 x 153 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-61 Acier inoxydable Ø 6 x 71 x 153 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-61 Acier inoxydable Ø 6 x 71 x 153 mm

calcul du chemin de force Ressort de compression VD-364R-61

Formulaire de demande Ressort de compression VD-364R-61 Acier inoxydable Ø 6 x 71 x 153 mm

Formulaire de demande Ressort de compression VD-364R-61

Ressorts de compression similaires pour Ressort de compression VD-364R-61 Acier inoxydable Ø 6 x 71 x 153 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-61 1.4310 6 77 153 563,216 55,23 97,77 5,5 5,761 100,0 | 100,0 | 100,0 | 100,0
D-364R-61 EN 10270-1 6 77 153 655,744 55,23 97,77 5,5 6,707 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313S 70 145 2,226 1.4310 257,969 29,12 115,88 62,6 | 84,1 | 65,1 | 38,6
VD-313R-01 70 133 2,226 1.4310 231,255 29,12 103,88 62,6 | 81,5 | 67,6 | 38,6
VD-339Z-02 75 178 2,899 1.4310 375,884 48,34 129,67 70,1 | 88,9 | 71,1 | 50,3
VD-339F 75 146 2,926 1.4310 333,163 32,12 113,88 70,9 | 89,3 | 72,5 | 50,8
VD-339W 85 164 3,052 1.4310 390,717 35,97 128,03 71,6 | 89,1 | 72,9 | 53,0
VD-315 54 150 3,258 1.4310 367,014 37,36 112,64 70,3 | 78,3 | 76,0 | 56,6
VD-364R-57 90 165 3,479 1.4310 371,869 58,1 106,9 77,3 | 92,8 | 78,7 | 60,4
VD-364E-06 80 165 3,521 1.4310 395,725 52,6 112,4 77,8 | 93,5 | 78,6 | 61,1
VD-364R-32 69 136 3,973 1.4310 251,418 72,71 63,29 71,4 | 90,6 | 54,7 | 69,0
VD-341 68 180 3,977 1.4310 529,678 46,8 133,2 79,4 | 85,5 | 83,7 | 69,0
VD-339Z-01 75 117 4,555 1.4310 376,298 34,4 82,61 80,2 | 85,7 | 75,7 | 79,1
VD-346A 55 150 5,147 1.4310 447,151 63,13 86,88 85,9 | 84,3 | 84,1 | 89,3
VD-364E-12 70 147 5,425 1.4310 523,262 50,55 96,45 94,3 | 92,9 | 95,8 | 94,2
VD-364E-04 80 120 5,533 1.4310 456,432 37,5 82,5 89,2 | 88,8 | 82,7 | 96,0
VD-364R-61 77 153 5,761 1.4310 563,216 55,23 97,77 100,0 | 100,0 | 100,0 | 100,0
VD-340 68 120 6,249 1.4310 541,039 33,42 86,58 89,3 | 83,4 | 92,3 | 92,2
VD-369D 78,3 165 6,714 1.4310 721,467 57,55 107,45 88,6 | 95,4 | 84,5 | 85,8
VD-365 86,3 145 7,692 1.4310 790,815 42,19 102,81 83,7 | 93,1 | 83,2 | 74,9
VD-371 69,3 155 10,023 1.4310 993,127 55,91 99,09 76,6 | 94,6 | 77,7 | 57,5
VD-369C 78,3 110 10,551 1.4310 725,927 41,2 68,8 72,4 | 88,5 | 74,0 | 54,6
VD-389G 75 153 12,148 1.4310 1107,916 61,8 91,2 71,3 | 94,4 | 72,1 | 47,4
VD-396 88 180 12,727 1.4310 1387,273 71 109 64,3 | 82,5 | 65,1 | 45,3
VD-399B 81 147 16,751 1.4310 1291,565 69,9 77,1 61,4 | 88,7 | 61,2 | 34,4
VD-395 88 125 20 1.4310 1480 51 74 55,7 | 81,4 | 56,9 | 28,8
VD-401 71 140 26,061 1.4310 1863,511 68,49 71,51 53,3 | 86,2 | 51,7 | 22,1
VD-426 90 175 31,072 1.4310 2772,283 85,78 89,22 50,7 | 77,7 | 55,8 | 18,5
VD-406A 58 147 33,732 1.4310 1761,325 94,78 52,22 47,3 | 82,1 | 42,7 | 17,1
VD-407 58 160 33,732 1.4310 2199,838 94,78 65,22 48,4 | 82,0 | 46,2 | 17,1
VD-431 73 135 63,624 1.4310 3259,197 83,77 51,23 41,6 | 81,0 | 34,8 | 9,1
VD-437 60 165 82,353 1.4310 3978,676 116,69 48,31 38,6 | 76,9 | 31,8 | 7,0
Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-61

Pays d'origine: DE, German; Ressort de compression VD-364R-61
