Ressort de compression VD-389G Acier inoxydable Ø 7 x 68 x 153 mm

Prix échelonnés - Ressort de compression VD-389G

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

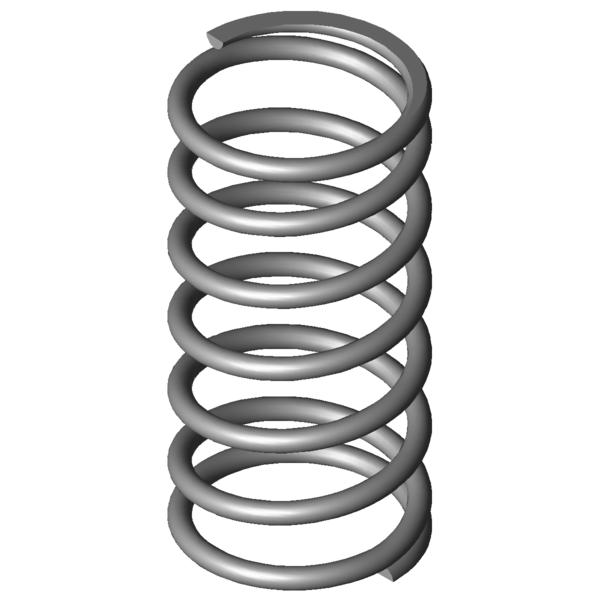

Image du produit Ressort de compression VD-389G

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389G

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	68	mm	diamètre d'enroulement moyen
De	75	mm	diamètre extérieur d'enroulement
Dd	59	mm	diamètre maximal du mandrin
Dh	77,5	mm	diamètre minimum de la douille
L0	153	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1107,916	N	force maximum en cas de charge statique
Ln	61,8	mm	longueur minimum en cas de charge statique
sn	91,2	mm	flexion maximum en cas de charge statique
Fndyn	1051,424	N	force maximum pour charge dynamique
Lndyn	66,45	mm	longueur minimum pour utilisation dynamique
shdyn	24,85	mm	course maximum en cas d'utilisation dynamique
S	26,545	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	12,148	N/mm	raideur du ressort
Masse	487,401	g	masse d'un ressort
Fntol	68	N	tolérance (+/-) pour force maximum statique
Fndtol	67	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,45	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389G Acier inoxydable Ø 7 x 68 x 153 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389G Acier inoxydable Ø 7 x 68 x 153 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389G Acier inoxydable Ø 7 x 68 x 153 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389G Acier inoxydable Ø 7 x 68 x 153 mm

calcul du chemin de force Ressort de compression VD-389G

Formulaire de demande Ressort de compression VD-389G Acier inoxydable Ø 7 x 68 x 153 mm

Formulaire de demande Ressort de compression VD-389G

Ressorts de compression similaires pour Ressort de compression VD-389G Acier inoxydable Ø 7 x 68 x 153 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389G	1.4310	7	75	153	1107,916	61,8	91,2	5,5	12,148	100,0 \| 100,0 \| 100,0 \| 100,0
D-389G	EN 10270-1	7	75	153	1289,931	61,8	91,2	5,5	14,144	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	58,4 \| 87,3 \| 59,4 \| 28,6
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	58,6 \| 88,3 \| 58,4 \| 29,0
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	55,2 \| 87,0 \| 46,0 \| 32,7
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	57,7 \| 82,4 \| 58,1 \| 32,7
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	60,8 \| 82,6 \| 62,3 \| 37,5
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	63,7 \| 80,9 \| 67,8 \| 42,4
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	68,3 \| 89,3 \| 70,9 \| 44,7
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	65,0 \| 83,6 \| 65,8 \| 45,5
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	71,3 \| 94,4 \| 72,1 \| 47,4
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	67,8 \| 80,2 \| 71,9 \| 51,4
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	74,4 \| 92,8 \| 75,0 \| 55,3
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	78,0 \| 90,6 \| 80,0 \| 63,3
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	89,0 \| 93,7 \| 90,8 \| 82,5
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	46,8 \| 83,2 \| 41,3 \| 15,9
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	83,2 \| 92,1 \| 85,2 \| 72,5
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	55,9 \| 84,6 \| 54,3 \| 28,8
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	68,9 \| 91,2 \| 68,9 \| 46,6
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	61,0 \| 87,0 \| 60,1 \| 36,0
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	61,3 \| 86,8 \| 60,9 \| 36,0
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	57,1 \| 82,4 \| 57,3 \| 31,7
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	57,3 \| 81,3 \| 61,2 \| 29,5
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	49,8 \| 85,2 \| 45,1 \| 19,1
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	45,4 \| 80,9 \| 40,4 \| 14,8

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-389G

Pays d'origine: DE, German; Ressort de compression VD-389G

Image du produit - Ressorts de compression VD-389G

QR-Code: Ressort de compression VD-389G

QR-Code - Ressorts de compression - VD-389G | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-389g.html
