Ressort de compression VD-364E-06 Acier inoxydable Ø 5,5 x 74,5 x 165 mm

Prix échelonnés - Ressort de compression VD-364E-06

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

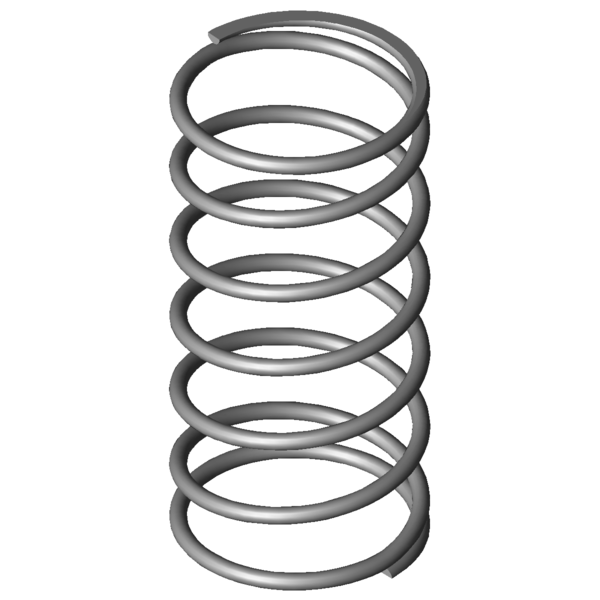

Image du produit Ressort de compression VD-364E-06

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364E-06

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	74,5	mm	diamètre d'enroulement moyen
De	80	mm	diamètre extérieur d'enroulement
Dd	67,6	mm	diamètre maximal du mandrin
Dh	81,5	mm	diamètre minimum de la douille
L0	165	mm	longueur libre
Lk		mm	longueur de flambage
Fn	395,725	N	force maximum en cas de charge statique
Ln	52,6	mm	longueur minimum en cas de charge statique
sn	112,4	mm	flexion maximum en cas de charge statique
Fndyn	375,305	N	force maximum pour charge dynamique
Lndyn	58,4	mm	longueur minimum pour utilisation dynamique
shdyn	60,7	mm	course maximum en cas d'utilisation dynamique
S	29	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	3,521	N/mm	raideur du ressort
Masse	329,6576	g	masse d'un ressort
Fntol	33,46	N	tolérance (+/-) pour force maximum statique
Fndtol	33,2	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	7,6	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364E-06 Acier inoxydable Ø 5,5 x 74,5 x 165 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364E-06 Acier inoxydable Ø 5,5 x 74,5 x 165 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364E-06 Acier inoxydable Ø 5,5 x 74,5 x 165 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364E-06 Acier inoxydable Ø 5,5 x 74,5 x 165 mm

calcul du chemin de force Ressort de compression VD-364E-06

Formulaire de demande Ressort de compression VD-364E-06 Acier inoxydable Ø 5,5 x 74,5 x 165 mm

Formulaire de demande Ressort de compression VD-364E-06

Ressorts de compression similaires pour Ressort de compression VD-364E-06 Acier inoxydable Ø 5,5 x 74,5 x 165 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364E-06	1.4310	5,5	80	165	395,725	52,6	112,4	5,5	3,521	100,0 \| 100,0 \| 100,0 \| 100,0
D-364E-06	EN 10270-1	5,5	80	165	460,737	52,6	112,4	5,5	4,099	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	75,9 \| 87,4 \| 79,2 \| 61,2
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	75,7 \| 82,7 \| 81,1 \| 63,2
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	73,0 \| 80,3 \| 75,4 \| 63,2
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	88,5 \| 92,5 \| 90,8 \| 82,3
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	87,5 \| 88,0 \| 91,4 \| 83,1
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	91,6 \| 94,8 \| 93,3 \| 86,7
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	88,7 \| 91,8 \| 83,7 \| 90,6
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	95,6 \| 93,5 \| 94,5 \| 98,8
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	79,2 \| 89,0 \| 59,9 \| 88,6
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	85,8 \| 89,2 \| 79,5 \| 88,5
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	82,8 \| 87,9 \| 79,5 \| 81,0
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	79,3 \| 92,2 \| 80,7 \| 64,9
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	78,2 \| 90,9 \| 80,0 \| 63,6
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	77,8 \| 93,5 \| 78,6 \| 61,1
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	74,2 \| 95,1 \| 75,2 \| 52,4
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	67,8 \| 85,1 \| 67,4 \| 50,8
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	68,6 \| 89,3 \| 70,8 \| 45,8
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	66,9 \| 86,5 \| 70,3 \| 43,9
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	62,8 \| 89,3 \| 64,0 \| 35,1
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	58,6 \| 88,3 \| 58,4 \| 29,0
VD-396	88	180	12,727	1.4310	1387,273	71	109	58,1 \| 83,8 \| 62,8 \| 27,7
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	52,1 \| 85,5 \| 49,6 \| 21,0
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	45,6 \| 80,8 \| 42,4 \| 13,5

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-364E-06

Pays d'origine: DE, German; Ressort de compression VD-364E-06

Image du produit - Ressorts de compression VD-364E-06

QR-Code: Ressort de compression VD-364E-06

QR-Code - Ressorts de compression - VD-364E-06 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364e-06.html
