Ressort de compression VD-364E-04 Acier inoxydable Ø 5,5 x 74,5 x 120 mm

Prix échelonnés - Ressort de compression VD-364E-04

Quantité	Prix unitaire [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Ressort de compression Acheter

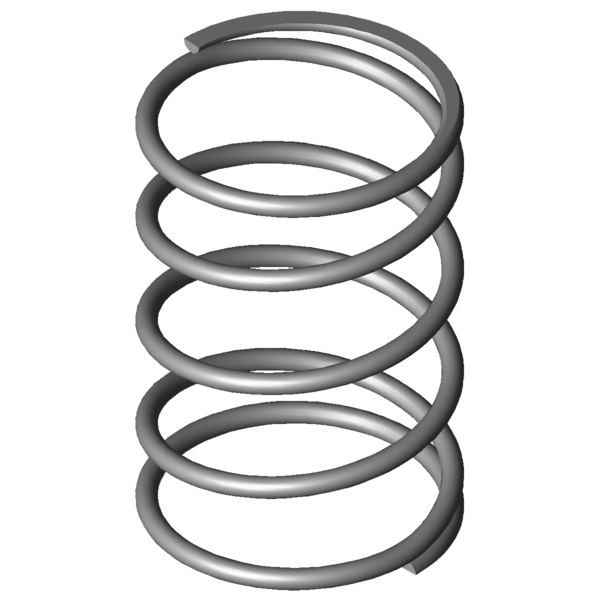

Image du produit Ressort de compression VD-364E-04

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364E-04

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	74,5	mm	diamètre d'enroulement moyen
De	80	mm	diamètre extérieur d'enroulement
Dd	67,6	mm	diamètre maximal du mandrin
Dh	81,5	mm	diamètre minimum de la douille
L0	120	mm	longueur libre
Lk		mm	longueur de flambage
Fn	456,432	N	force maximum en cas de charge statique
Ln	37,5	mm	longueur minimum en cas de charge statique
sn	82,5	mm	flexion maximum en cas de charge statique
Fndyn	435,962	N	force maximum pour charge dynamique
Lndyn	41,2	mm	longueur minimum pour utilisation dynamique
shdyn	31,6	mm	course maximum en cas d'utilisation dynamique
S	32,714	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	5,533	N/mm	raideur du ressort
Masse	241,7489	g	masse d'un ressort
Fntol	38,18	N	tolérance (+/-) pour force maximum statique
Fndtol	37,9	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	5,5	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AN	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364E-04 Acier inoxydable Ø 5,5 x 74,5 x 120 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364E-04 Acier inoxydable Ø 5,5 x 74,5 x 120 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364E-04 Acier inoxydable Ø 5,5 x 74,5 x 120 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364E-04 Acier inoxydable Ø 5,5 x 74,5 x 120 mm

calcul du chemin de force Ressort de compression VD-364E-04

Formulaire de demande Ressort de compression VD-364E-04 Acier inoxydable Ø 5,5 x 74,5 x 120 mm

Formulaire de demande Ressort de compression VD-364E-04

Ressorts de compression similaires pour Ressort de compression VD-364E-04 Acier inoxydable Ø 5,5 x 74,5 x 120 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364E-04	1.4310	5,5	80	120	456,432	37,5	82,5	3,5	5,533	100,0 \| 100,0 \| 100,0 \| 100,0
D-364E-04	EN 10270-1	5,5	80	120	531,61	37,47	82,53	3,5	6,441	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	62,9 \| 83,5 \| 65,0 \| 40,2
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	61,7 \| 81,0 \| 63,9 \| 40,2
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	63,1 \| 79,6 \| 67,5 \| 42,3
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	70,5 \| 85,9 \| 72,7 \| 52,9
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	76,2 \| 90,9 \| 65,9 \| 71,8
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	82,0 \| 84,8 \| 84,2 \| 77,0
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	89,2 \| 94,1 \| 91,2 \| 82,3
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	89,2 \| 88,8 \| 82,7 \| 96,0
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	91,8 \| 88,6 \| 94,2 \| 92,6
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	90,1 \| 92,0 \| 89,8 \| 88,5
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	82,0 \| 88,3 \| 85,9 \| 71,9
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	76,2 \| 87,6 \| 69,0 \| 71,9
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	77,1 \| 89,6 \| 80,1 \| 61,5
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	76,8 \| 91,0 \| 78,2 \| 61,1
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	72,6 \| 92,3 \| 73,1 \| 52,4
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	70,4 \| 88,1 \| 72,2 \| 50,8
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	69,7 \| 89,2 \| 71,1 \| 48,9
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	67,4 \| 89,3 \| 68,2 \| 44,6
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	62,7 \| 82,1 \| 66,5 \| 39,4
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	61,3 \| 87,1 \| 61,6 \| 35,1
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	60,2 \| 83,0 \| 64,4 \| 33,0
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	56,8 \| 85,8 \| 55,7 \| 29,0

Nombre de ressorts métalliques similaires: 22

Numéro de tarif douanier: 73202081; Ressort de compression VD-364E-04

Pays d'origine: DE, German; Ressort de compression VD-364E-04

Image du produit - Ressorts de compression VD-364E-04

QR-Code: Ressort de compression VD-364E-04

QR-Code - Ressorts de compression - VD-364E-04 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364e-04.html
