Ressort de compression VD-399B Acier inoxydable Ø 8 x 73 x 147 mm

Prix échelonnés - Ressort de compression VD-399B

Quantité	Prix unitaire [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9100 EUR
175	4,9100 EUR
250	4,9100 EUR
350	4,9100 EUR

Ressort de compression Acheter

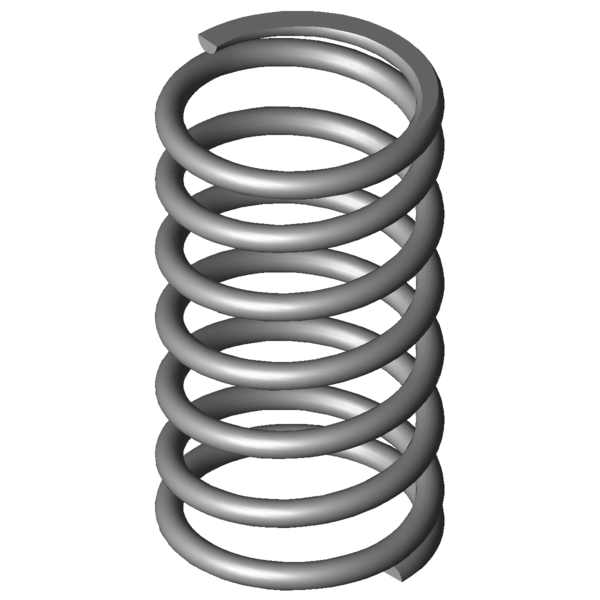

Image du produit Ressort de compression VD-399B

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-399B

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	73	mm	diamètre d'enroulement moyen
De	81	mm	diamètre extérieur d'enroulement
Dd	63,2	mm	diamètre maximal du mandrin
Dh	83,4	mm	diamètre minimum de la douille
L0	147	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1291,565	N	force maximum en cas de charge statique
Ln	69,9	mm	longueur minimum en cas de charge statique
sn	77,1	mm	flexion maximum en cas de charge statique
Fndyn	1208,573	N	force maximum pour charge dynamique
Lndyn	74,85	mm	longueur minimum pour utilisation dynamique
shdyn	26,72	mm	course maximum en cas d'utilisation dynamique
S	25,273	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	16,751	N/mm	raideur du ressort
Masse	683,4147	g	masse d'un ressort
Fntol	87,4	N	tolérance (+/-) pour force maximum statique
Fndtol	86	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,33	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AR	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-399B Acier inoxydable Ø 8 x 73 x 147 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-399B Acier inoxydable Ø 8 x 73 x 147 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-399B Acier inoxydable Ø 8 x 73 x 147 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-399B Acier inoxydable Ø 8 x 73 x 147 mm

calcul du chemin de force Ressort de compression VD-399B

Formulaire de demande Ressort de compression VD-399B Acier inoxydable Ø 8 x 73 x 147 mm

Formulaire de demande Ressort de compression VD-399B

Ressorts de compression similaires pour Ressort de compression VD-399B Acier inoxydable Ø 8 x 73 x 147 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-399B	1.4310	8	81	147	1291,565	69,9	77,1	5,5	16,751	75,2 \| 83,9 \| 74,6 \| 67,0
D-399B	EN 10270-1	8	81	147	1503,751	69,9	77,1	5,5	19,503	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	52,4 \| 82,6 \| 50,8 \| 23,7
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	55,6 \| 78,2 \| 61,2 \| 27,2
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	56,2 \| 76,1 \| 61,7 \| 30,7
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	59,2 \| 85,1 \| 60,2 \| 32,4
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	60,2 \| 83,0 \| 64,4 \| 33,0
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	50,7 \| 77,7 \| 55,8 \| 18,5
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	52,4 \| 79,5 \| 57,2 \| 20,5
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	52,5 \| 81,4 \| 54,5 \| 21,6
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	56,8 \| 79,4 \| 60,3 \| 30,8
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	60,3 \| 74,3 \| 66,6 \| 40,1
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	73,0 \| 83,4 \| 72,7 \| 63,0
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	58,9 \| 75,9 \| 57,4 \| 43,5
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	66,8 \| 78,7 \| 73,0 \| 48,6
VD-396	88	180	12,727	1.4310	1387,273	71	109	67,9 \| 81,1 \| 71,7 \| 50,9
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	75,2 \| 83,9 \| 74,6 \| 67,0
VD-395	88	125	20	1.4310	1480	51	74	79,4 \| 81,1 \| 77,2 \| 80,0
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	86,7 \| 90,1 \| 83,0 \| 87,1
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	86,6 \| 79,3 \| 84,7 \| 95,9
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	77,4 \| 88,9 \| 79,5 \| 63,6
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	85,6 \| 89,2 \| 87,2 \| 80,5
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	70,2 \| 90,5 \| 70,5 \| 49,7
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	69,9 \| 86,2 \| 72,4 \| 51,2
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	62,5 \| 85,5 \| 62,8 \| 39,3

Nombre de ressorts métalliques similaires: 22

Numéro de tarif douanier: 73202081; Ressort de compression VD-399B

Pays d'origine: DE, German; Ressort de compression VD-399B
