Ressort de compression VD-389E-10 Acier inoxydable Ø 7 x 98 x 145 mm

Prix échelonnés - Ressort de compression VD-389E-10

Quantité Prix unitaire [EUR]
1 17,2900 EUR
2 13,7700 EUR
3 10,0900 EUR
7 8,3300 EUR
17 7,1500 EUR
37 6,1700 EUR
75 6,0800 EUR
125 6,0800 EUR
175 6,0800 EUR
250 6,0800 EUR
350 6,0800 EUR

Ressort de compression Acheter

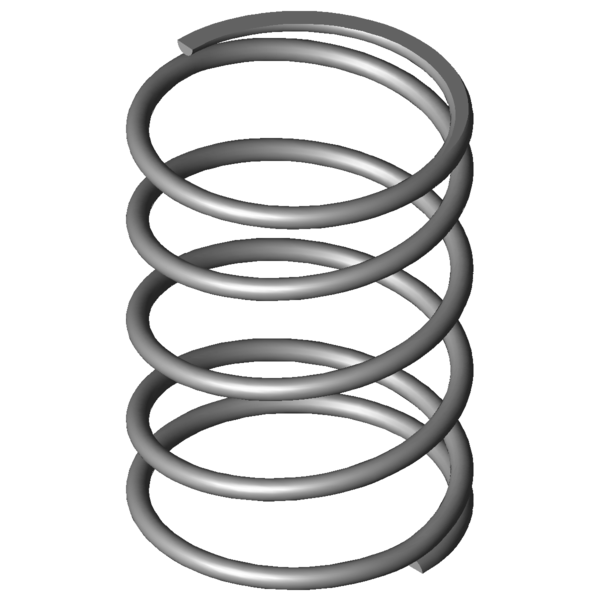

Image du produit Ressort de compression VD-389E-10
Image du produit Ressort de compression VD-389E-10
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389E-10

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 7 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 98 mm diamètre d'enroulement moyen
De 105 mm diamètre extérieur d'enroulement
Dd 89,3 mm diamètre maximal du mandrin
Dh 108,3 mm diamètre minimum de la douille
L0 145 mm longueur libre
Lk mm longueur de flambage
Fn 617,347 N force maximum en cas de charge statique
Ln 48,2 mm longueur minimum en cas de charge statique
sn 96,8 mm flexion maximum en cas de charge statique
Fndyn 583,546 N force maximum pour charge dynamique
Lndyn 53,5 mm longueur minimum pour utilisation dynamique
shdyn 45,2 mm course maximum en cas d'utilisation dynamique
S 39,429 mm pas, écart de milieu du fil à milieu du fil
n 3,5 nombre de spires utiles
nt nombre total de spires
R 6,378 N/mm raideur du ressort
Masse 515,116 g masse d'un ressort
Fntol 56,1 N tolérance (+/-) pour force maximum statique
Fndtol 60,7 N tolérance (+/-) pour force maximum dynamique
Detol 1,5 mm tolérance (+/-) du diamètre extérieur
L0tol 7,3 mm tolérance (+/-) pour longueur libre
Groupe de prix #AU - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389E-10 Acier inoxydable Ø 7 x 98 x 145 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389E-10 Acier inoxydable Ø 7 x 98 x 145 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389E-10 Acier inoxydable Ø 7 x 98 x 145 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389E-10 Acier inoxydable Ø 7 x 98 x 145 mm

calcul du chemin de force Ressort de compression VD-389E-10

Formulaire de demande Ressort de compression VD-389E-10 Acier inoxydable Ø 7 x 98 x 145 mm

Formulaire de demande Ressort de compression VD-389E-10

Ressorts de compression similaires pour Ressort de compression VD-389E-10 Acier inoxydable Ø 7 x 98 x 145 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-389E-10 1.4310 7 105 145 617,347 48,2 96,8 3,5 6,378 100,0 | 100,0 | 100,0 | 100,0
D-389E-10 EN 10270-1 7 105 145 719,139 48,15 96,85 3,5 7,425 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313S 70 145 2,226 1.4310 257,969 29,12 115,88 57,4 | 74,6 | 62,7 | 34,9
VD-339F 75 146 2,926 1.4310 333,163 32,12 113,88 64,6 | 78,3 | 69,5 | 45,9
VD-339W 85 164 3,052 1.4310 390,717 35,97 128,03 65,9 | 80,3 | 69,4 | 47,9
VD-364B 95 181 3,191 1.4310 450,496 39,82 141,18 68,0 | 83,1 | 70,8 | 50,0
VD-364R-57 90 165 3,479 1.4310 371,869 58,1 106,9 72,1 | 86,4 | 75,4 | 54,5
VD-364E-06 80 165 3,521 1.4310 395,725 52,6 112,4 70,4 | 80,9 | 75,1 | 55,2
VD-364R-32 69 136 3,973 1.4310 251,418 72,71 63,29 65,1 | 79,8 | 53,1 | 62,3
VD-364S 105 180 4,096 1.4310 553,059 44,97 135,03 78,3 | 90,2 | 80,6 | 64,2
VD-364E-12 70 147 5,425 1.4310 523,262 50,55 96,45 86,2 | 81,3 | 92,2 | 85,1
VD-364E-04 80 120 5,533 1.4310 456,432 37,5 82,5 70,4 | 88,1 | 72,2 | 50,8
VD-364R-61 77 153 5,761 1.4310 563,216 55,23 97,77 90,0 | 84,6 | 95,1 | 90,3
VD-389E-10 105 145 6,378 1.4310 617,347 48,2 96,8 100,0 | 100,0 | 100,0 | 100,0
VD-369D 78,3 165 6,714 1.4310 721,467 57,55 107,45 89,0 | 84,2 | 87,8 | 95,0
VD-365 86,3 145 7,692 1.4310 790,815 42,19 102,81 80,1 | 88,8 | 81,0 | 70,7
VD-389S 108 115 7,964 1.4310 405,888 64,04 50,96 75,7 | 90,0 | 64,0 | 73,2
VD-394B 98 185 8,939 1.4310 1002,93 72,8 112,2 77,2 | 86,4 | 73,9 | 71,3
VD-371 69,3 155 10,023 1.4310 993,127 55,91 99,09 75,6 | 83,2 | 79,9 | 63,6
VD-390 108 170 10,24 1.4310 1194,368 53,36 116,64 73,2 | 90,0 | 67,3 | 62,3
VD-389E-20 89 115 10,887 1.4310 750,628 46,05 68,95 100,0 | 100,0 | 100,0 | 100,0
VD-414D-20 120 170 11,993 1.4310 1320,47 59,9 110,1 68,0 | 83,5 | 67,3 | 53,2
VD-389G 75 153 12,148 1.4310 1107,916 61,8 91,2 72,1 | 88,7 | 75,0 | 52,5
VD-396 88 180 12,727 1.4310 1387,273 71 109 66,9 | 84,0 | 66,7 | 50,1
VD-394A 98 125 14,047 1.4310 1023,298 52,15 72,85 83,9 | 90,1 | 84,0 | 77,5
VD-399B 81 147 16,751 1.4310 1291,565 69,9 77,1 74,8 | 85,6 | 73,8 | 65,0
VD-395 88 125 20 1.4310 1480 51 74 73,1 | 92,8 | 71,9 | 54,4
VD-414E 100 134 21,766 1.4310 1665,549 57,48 76,52 67,3 | 84,2 | 67,6 | 50,0
VD-420 110 150 25 1.4310 2156,25 63,75 86,25 57,2 | 87,4 | 58,9 | 25,5
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-389E-10

Pays d'origine: DE, German; Ressort de compression VD-389E-10
