Ressort de compression VD-389S Acier inoxydable Ø 8 x 100 x 115 mm

Prix échelonnés - Ressort de compression VD-389S

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

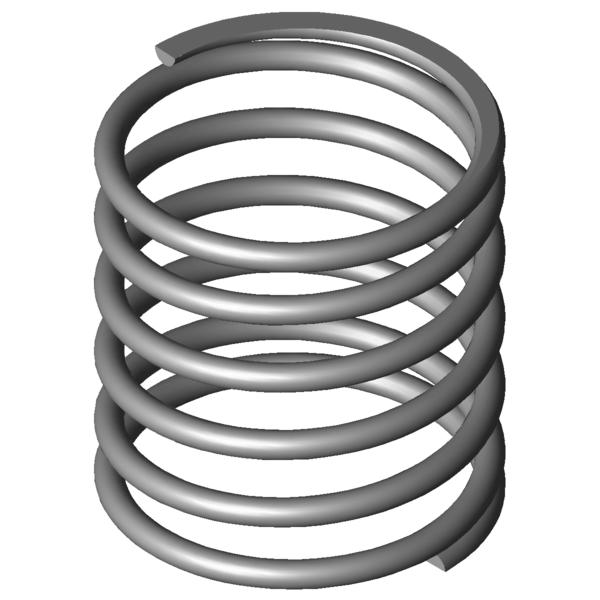

Image du produit Ressort de compression VD-389S

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389S

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	100	mm	diamètre d'enroulement moyen
De	108	mm	diamètre extérieur d'enroulement
Dd	89	mm	diamètre maximal du mandrin
Dh	111	mm	diamètre minimum de la douille
L0	115	mm	longueur libre
Lk		mm	longueur de flambage
Fn	405,888	N	force maximum en cas de charge statique
Ln	64,04	mm	longueur minimum en cas de charge statique
sn	50,96	mm	flexion maximum en cas de charge statique
Fndyn	357,922	N	force maximum pour charge dynamique
Lndyn	70,06	mm	longueur minimum pour utilisation dynamique
shdyn	44,9	mm	course maximum en cas d'utilisation dynamique
S	23,778	mm	pas, écart de milieu du fil à milieu du fil
n	4,5	nombre	de spires utiles
nt		nombre	total de spires
R	7,964	N/mm	raideur du ressort
Masse	811,3599	g	masse d'un ressort
Fntol	63,1	N	tolérance (+/-) pour force maximum statique
Fndtol	62,3	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	6,05	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389S Acier inoxydable Ø 8 x 100 x 115 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389S Acier inoxydable Ø 8 x 100 x 115 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389S Acier inoxydable Ø 8 x 100 x 115 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389S Acier inoxydable Ø 8 x 100 x 115 mm

calcul du chemin de force Ressort de compression VD-389S

Formulaire de demande Ressort de compression VD-389S Acier inoxydable Ø 8 x 100 x 115 mm

Formulaire de demande Ressort de compression VD-389S

Ressorts de compression similaires pour Ressort de compression VD-389S Acier inoxydable Ø 8 x 100 x 115 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389S	1.4310	8	108	115	405,888	64,04	50,96	4,5	7,964	100,0 \| 100,0 \| 100,0 \| 100,0
D-389S	EN 10270-1	8	108	115	472,57	64,04	50,96	4,5	9,273	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	49,5 \| 64,9 \| 54,2 \| 29,4
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	65,2 \| 68,6 \| 73,7 \| 53,5
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	70,4 \| 76,7 \| 77,2 \| 57,2
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	77,5 \| 80,3 \| 83,6 \| 68,6
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	74,8 \| 79,6 \| 75,3 \| 69,5
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	75,3 \| 71,3 \| 79,5 \| 75,0
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	73,1 \| 73,8 \| 66,9 \| 78,5
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	75,8 \| 88,0 \| 59,2 \| 80,1
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	88,6 \| 82,5 \| 86,7 \| 96,6
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	75,4 \| 79,3 \| 50,4 \| 96,6
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	81,0 \| 78,3 \| 76,7 \| 88,0
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	68,6 \| 89,2 \| 38,8 \| 77,8
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	74,3 \| 82,3 \| 65,0 \| 75,5
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	75,7 \| 90,0 \| 64,0 \| 73,2
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	68,8 \| 73,0 \| 63,1 \| 70,5
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	67,4 \| 75,8 \| 62,0 \| 64,3
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	68,6 \| 94,2 \| 54,8 \| 56,7
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	62,6 \| 78,1 \| 59,2 \| 50,6
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	62,1 \| 81,9 \| 62,7 \| 41,7
VD-395	88	125	20	1.4310	1480	51	74	59,7 \| 91,2 \| 48,1 \| 39,8
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	58,3 \| 77,0 \| 58,4 \| 39,7
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	57,1 \| 89,1 \| 45,5 \| 36,6
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	51,9 \| 84,9 \| 39,0 \| 31,9
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	60,0 \| 86,7 \| 63,0 \| 30,3
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	53,3 \| 87,8 \| 55,8 \| 16,3

Nombre de ressorts métalliques similaires: 25
