Ressort de compression VD-364R-56 Acier inoxydable Ø 6 x 84 x 95 mm

Prix échelonnés - Ressort de compression VD-364R-56

Quantité	Prix unitaire [EUR]
1	17,2900 EUR
2	13,7700 EUR
3	10,0900 EUR
7	8,3300 EUR
17	7,1500 EUR
37	6,1700 EUR
75	6,0800 EUR
125	6,0800 EUR
175	6,0800 EUR
250	6,0800 EUR
350	6,0800 EUR

Ressort de compression Acheter

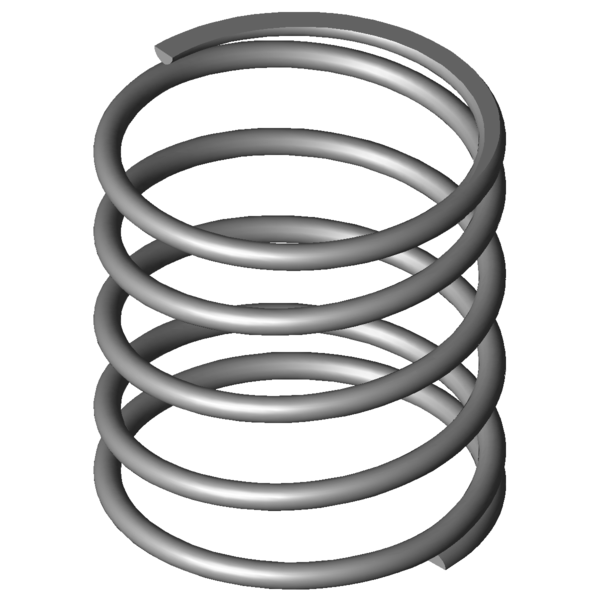

Image du produit Ressort de compression VD-364R-56

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-56

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	84	mm	diamètre d'enroulement moyen
De	90	mm	diamètre extérieur d'enroulement
Dd	76,3	mm	diamètre maximal du mandrin
Dh	91,8	mm	diamètre minimum de la douille
L0	95	mm	longueur libre
Lk		mm	longueur de flambage
Fn	293,55	N	force maximum en cas de charge statique
Ln	41,3	mm	longueur minimum en cas de charge statique
sn	53,7	mm	flexion maximum en cas de charge statique
Fndyn	268,95	N	force maximum pour charge dynamique
Lndyn	45,8	mm	longueur minimum pour utilisation dynamique
shdyn	49	mm	course maximum en cas d'utilisation dynamique
S	25,429	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	5,466	N/mm	raideur du ressort
Masse	324,3879	g	masse d'un ressort
Fntol	40,45	N	tolérance (+/-) pour force maximum statique
Fndtol	40,1	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	6,4	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AU	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-56 Acier inoxydable Ø 6 x 84 x 95 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-56 Acier inoxydable Ø 6 x 84 x 95 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-56 Acier inoxydable Ø 6 x 84 x 95 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-56 Acier inoxydable Ø 6 x 84 x 95 mm

calcul du chemin de force Ressort de compression VD-364R-56

Formulaire de demande Ressort de compression VD-364R-56 Acier inoxydable Ø 6 x 84 x 95 mm

Formulaire de demande Ressort de compression VD-364R-56

Ressorts de compression similaires pour Ressort de compression VD-364R-56 Acier inoxydable Ø 6 x 84 x 95 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-56	1.4310	6	90	95	293,55	41,3	53,7	3,5	5,466	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-56	EN 10270-1	6	90	95	341,966	41,27	53,73	3,5	6,365	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339J-10	68	91	4,004	1.4310	240,109	31,03	59,97	80,3 \| 82,1 \| 85,7 \| 73,2
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	79,2 \| 82,6 \| 71,5 \| 83,3
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	81,5 \| 74,2 \| 76,8 \| 93,7
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	85,0 \| 73,8 \| 87,7 \| 93,7
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	83,4 \| 86,6 \| 64,7 \| 98,8
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	83,2 \| 87,5 \| 73,1 \| 89,0
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	80,9 \| 94,8 \| 76,8 \| 71,1
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	76,7 \| 79,8 \| 81,4 \| 68,7
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	77,5 \| 80,3 \| 83,6 \| 68,6
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	76,3 \| 89,8 \| 74,9 \| 64,1
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	74,4 \| 79,6 \| 79,9 \| 63,8
VD-364E-02	80	80	8,606	1.4310	447,088	28,05	51,95	77,7 \| 88,3 \| 81,2 \| 63,5
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	67,1 \| 83,4 \| 56,7 \| 61,2
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	74,1 \| 92,9 \| 68,9 \| 60,4
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	66,9 \| 89,5 \| 59,2 \| 51,8
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	65,9 \| 89,1 \| 58,5 \| 50,2
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	57,0 \| 80,9 \| 51,2 \| 38,9
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	63,0 \| 82,7 \| 67,5 \| 38,7
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	59,4 \| 87,6 \| 55,8 \| 34,7

Nombre de ressorts métalliques similaires: 19

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-56

Pays d'origine: DE, German; Ressort de compression VD-364R-56
