Ressort de compression VD-364R-42 Acier inoxydable Ø 5,6 x 48,4 x 92 mm

Prix échelonnés - Ressort de compression VD-364R-42

Quantité Prix unitaire [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9700 EUR
175 2,9700 EUR
250 2,9700 EUR
350 2,9700 EUR

Ressort de compression Acheter

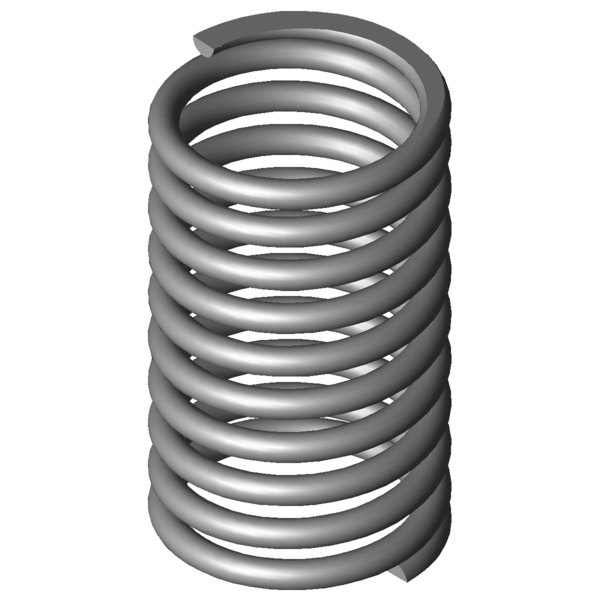

Image du produit Ressort de compression VD-364R-42
Image du produit Ressort de compression VD-364R-42
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-42

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,6 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 48,4 mm diamètre d'enroulement moyen
De 54 mm diamètre extérieur d'enroulement
Dd 41,4 mm diamètre maximal du mandrin
Dh 55,5 mm diamètre minimum de la douille
L0 92 mm longueur libre
Lk mm longueur de flambage
Fn 206,319 N force maximum en cas de charge statique
Ln 68,89 mm longueur minimum en cas de charge statique
sn 23,11 mm flexion maximum en cas de charge statique
Fndyn 161,259 N force maximum pour charge dynamique
Lndyn 73,94 mm longueur minimum pour utilisation dynamique
shdyn 18,06 mm course maximum en cas d'utilisation dynamique
S 10,165 mm pas, écart de milieu du fil à milieu du fil
n 8,5 nombre de spires utiles
nt nombre total de spires
R 8,929 N/mm raideur du ressort
Masse 310,8357 g masse d'un ressort
Fntol 38,74 N tolérance (+/-) pour force maximum statique
Fndtol 37,08 N tolérance (+/-) pour force maximum dynamique
Detol 0,8 mm tolérance (+/-) du diamètre extérieur
L0tol 3,3 mm tolérance (+/-) pour longueur libre
Groupe de prix #AK - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-42 Acier inoxydable Ø 5,6 x 48,4 x 92 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-42 Acier inoxydable Ø 5,6 x 48,4 x 92 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-42 Acier inoxydable Ø 5,6 x 48,4 x 92 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-42 Acier inoxydable Ø 5,6 x 48,4 x 92 mm

calcul du chemin de force Ressort de compression VD-364R-42

Formulaire de demande Ressort de compression VD-364R-42 Acier inoxydable Ø 5,6 x 48,4 x 92 mm

Formulaire de demande Ressort de compression VD-364R-42

Ressorts de compression similaires pour Ressort de compression VD-364R-42 Acier inoxydable Ø 5,6 x 48,4 x 92 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-42 1.4310 5,6 54 92 206,319 68,89 23,11 8,5 8,929 100,0 | 100,0 | 100,0 | 100,0
D-364R-42 EN 10270-1 5,6 54 92 240,214 68,89 23,11 8,5 10,396 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-263V-19 46 87 1,186 1.4310 81,151 18,6 68,4 41,5 | 74,8 | 36,6 | 13,3
VD-288X-21 48 103 1,414 1.4310 103,63 29,72 73,28 44,7 | 77,3 | 40,9 | 15,8
VD-288Y 41 92 1,435 1.4310 71,474 42,2 49,8 44,4 | 76,5 | 40,5 | 16,1
VD-263W 42 91,7 1,585 1.4310 116,938 17,9 73,8 45,3 | 74,0 | 44,0 | 17,7
VD-288G 48 104 1,664 1.4310 139,427 20,21 83,79 47,3 | 75,8 | 47,6 | 18,6
VD-288X-20 48 88 2,222 1.4310 148,681 21,09 66,91 52,5 | 79,4 | 53,3 | 24,9
VD-313E-10 48 80 4,198 1.4310 225,308 26,33 53,67 64,8 | 80,0 | 67,3 | 47,0
VD-318C 49 103 4,469 1.4310 297,766 36,38 66,62 62,0 | 83,8 | 52,0 | 50,1
VD-313W 54 90 5,12 1.4310 324,192 26,68 63,32 65,7 | 89,8 | 50,1 | 57,3
VD-314 54 99 5,12 1.4310 370,272 26,68 72,32 63,1 | 88,1 | 43,8 | 57,3
VD-339J-21 58 78 6,695 1.4310 323,352 29,7 48,3 72,3 | 86,1 | 55,8 | 75,0
VD-345A 55 100 7,955 1.4310 442,472 44,38 55,63 75,4 | 93,2 | 44,1 | 89,1
VD-349A-10 50 95 8,573 1.4310 362,204 52,75 42,25 81,6 | 92,9 | 55,8 | 96,0
VD-364R-42 54 92 8,929 1.4310 206,319 68,89 23,11 100,0 | 100,0 | 100,0 | 100,0
VD-344A-12 60 80 9,391 1.4310 446,563 32,45 47,55 77,1 | 88,7 | 47,4 | 95,1
VD-345 55 85 12,5 1.4310 664,063 31,88 53,13 67,3 | 93,3 | 37,3 | 71,4
VD-364F 60 85,4 14,132 1.4310 712,104 35,01 50,39 64,8 | 93,7 | 37,4 | 63,2
VD-351 45 95,5 15,536 1.4310 817,361 42,89 52,61 60,6 | 89,7 | 34,6 | 57,5
VD-364J-02 56 77 17,763 1.4310 752,264 34,65 42,35 61,3 | 92,8 | 41,0 | 50,3
VD-364J-22 48 92 18,964 1.4310 853,379 47 45 60,2 | 95,7 | 37,8 | 47,1
VD-364R-70 61 85 19,474 1.4310 919,177 37,8 47,2 57,7 | 91,4 | 35,7 | 45,8
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 60,2 | 94,2 | 41,7 | 44,5
VD-364R-82 46 102 20,846 1.4310 635,79 71,5 30,5 62,2 | 89,6 | 54,1 | 42,8
VD-381A 46,3 100 25,338 1.4310 639,958 74,74 25,26 62,0 | 88,9 | 61,9 | 35,2
VD-375 56,3 80 31,506 1.4310 1293,686 38,94 41,06 51,7 | 90,6 | 36,1 | 28,3
VD-381 46,3 90 39,159 1.4310 1456,3 52,81 37,19 50,6 | 90,8 | 38,2 | 22,8
VD-389L 50 89 48,043 1.4310 1463,917 58,53 30,47 51,1 | 89,8 | 45,0 | 18,6
VD-405A 58 98 52,131 1.4310 1617,199 66,98 31,02 48,8 | 85,7 | 43,6 | 17,1
VD-409A 53,5 82 84,551 1.4310 2084,467 57,35 24,65 49,5 | 86,1 | 51,8 | 10,6
Nombre de ressorts métalliques similaires: 28

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-42

Pays d'origine: DE, German; Ressort de compression VD-364R-42
