Ressort de compression VD-364J-02 Acier inoxydable Ø 5,5 x 50,5 x 77 mm

Prix échelonnés - Ressort de compression VD-364J-02

Quantité Prix unitaire [EUR]
1 15,2800 EUR
2 12,1700 EUR
3 7,9400 EUR
7 6,0400 EUR
17 4,4300 EUR
37 3,8300 EUR
75 3,7600 EUR
125 3,7600 EUR
175 3,7600 EUR
250 3,7600 EUR
350 3,7600 EUR

Ressort de compression Acheter

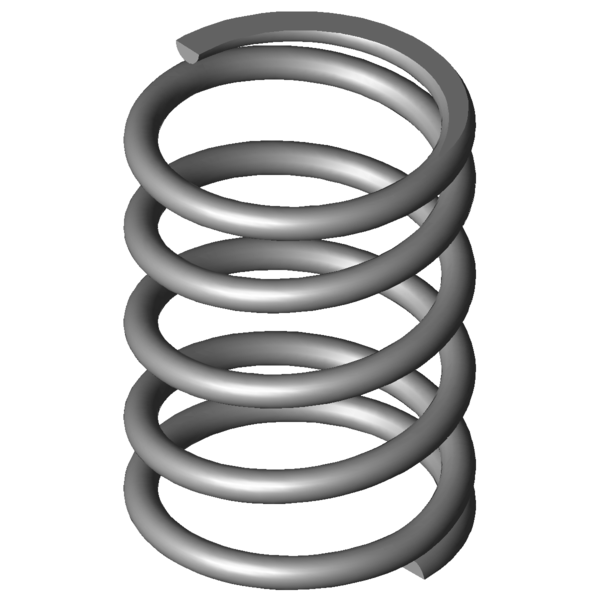

Image du produit Ressort de compression VD-364J-02
Image du produit Ressort de compression VD-364J-02
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364J-02

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,5 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 50,5 mm diamètre d'enroulement moyen
De 56 mm diamètre extérieur d'enroulement
Dd 43,5 mm diamètre maximal du mandrin
Dh 58 mm diamètre minimum de la douille
L0 77 mm longueur libre
Lk mm longueur de flambage
Fn 752,264 N force maximum en cas de charge statique
Ln 34,65 mm longueur minimum en cas de charge statique
sn 42,35 mm flexion maximum en cas de charge statique
Fndyn 712,297 N force maximum pour charge dynamique
Lndyn 36,9 mm longueur minimum pour utilisation dynamique
shdyn 10,4 mm course maximum en cas d'utilisation dynamique
S 20,429 mm pas, écart de milieu du fil à milieu du fil
n 3,5 nombre de spires utiles
nt nombre total de spires
R 17,763 N/mm raideur du ressort
Masse 163,8701 g masse d'un ressort
Fntol 50,11 N tolérance (+/-) pour force maximum statique
Fndtol 50 N tolérance (+/-) pour force maximum dynamique
Detol 1 mm tolérance (+/-) du diamètre extérieur
L0tol 2,1 mm tolérance (+/-) pour longueur libre
Groupe de prix #AN - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364J-02 Acier inoxydable Ø 5,5 x 50,5 x 77 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364J-02 Acier inoxydable Ø 5,5 x 50,5 x 77 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364J-02 Acier inoxydable Ø 5,5 x 50,5 x 77 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364J-02 Acier inoxydable Ø 5,5 x 50,5 x 77 mm

calcul du chemin de force Ressort de compression VD-364J-02

Formulaire de demande Ressort de compression VD-364J-02 Acier inoxydable Ø 5,5 x 50,5 x 77 mm

Formulaire de demande Ressort de compression VD-364J-02

Ressorts de compression similaires pour Ressort de compression VD-364J-02 Acier inoxydable Ø 5,5 x 50,5 x 77 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364J-02 1.4310 5,5 56 77 752,264 34,65 42,35 3,5 17,763 100,0 | 100,0 | 100,0 | 100,0
D-364J-02 EN 10270-1 5,5 56 77 876,677 34,61 42,39 3,5 20,681 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313E-10 48 80 4,198 1.4310 225,308 26,33 53,67 53,5 | 82,5 | 54,4 | 23,6
VD-313W 54 90 5,12 1.4310 324,192 26,68 63,32 56,2 | 84,9 | 55,0 | 28,8
VD-339J-21 58 78 6,695 1.4310 323,352 29,7 48,3 65,1 | 92,4 | 65,3 | 37,7
VD-318B 49 68 7,023 1.4310 294,573 26,06 41,94 63,8 | 82,8 | 69,1 | 39,5
VD-364R-42 54 92 8,929 1.4310 206,319 68,89 23,11 61,3 | 92,8 | 41,0 | 50,3
VD-344A-12 60 80 9,391 1.4310 446,563 32,45 47,55 73,5 | 93,5 | 74,2 | 52,9
VD-339K 50 74,4 10,883 1.4310 496,923 28,74 45,66 76,6 | 89,2 | 79,4 | 61,3
VD-349A-04 50 70 10,912 1.4310 295,704 42,9 27,1 67,8 | 90,4 | 51,6 | 61,4
VD-345 55 85 12,5 1.4310 664,063 31,88 53,13 82,5 | 93,2 | 84,0 | 70,4
VD-344B 55 66 12,5 1.4310 426,563 31,88 34,13 76,9 | 91,6 | 68,6 | 70,4
VD-339N-04 41 78 13,416 1.4310 527,241 38,7 39,3 80,5 | 84,6 | 81,4 | 75,5
VD-364R-41 54 59,4 13,799 1.4310 149,985 48,53 10,87 63,7 | 90,6 | 22,8 | 77,7
VD-364F 60 85,4 14,132 1.4310 712,104 35,01 50,39 87,8 | 94,5 | 89,4 | 79,6
VD-350A 45 80 15,536 1.4310 576,549 42,89 37,11 86,3 | 89,2 | 82,1 | 87,5
VD-364J-02 56 77 17,763 1.4310 752,264 34,65 42,35 100,0 | 100,0 | 100,0 | 100,0
VD-364R-70 61 85 19,474 1.4310 919,177 37,8 47,2 89,4 | 91,4 | 85,8 | 91,2
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 90,8 | 89,6 | 94,1 | 88,6
VD-375 56,3 80 31,506 1.4310 1293,686 38,94 41,06 76,1 | 94,3 | 77,6 | 56,4
VD-374B 56,3 64 31,506 1.4310 789,591 38,94 25,06 74,5 | 90,0 | 77,2 | 56,4
VD-380A 46,3 68 39,159 1.4310 594,81 52,81 15,19 63,0 | 86,1 | 57,5 | 45,4
VD-389L 50 89 48,043 1.4310 1463,917 58,53 30,47 61,1 | 84,8 | 61,7 | 37,0
VD-405 58 75 81,92 1.4310 2175,744 48,44 26,56 52,6 | 87,6 | 48,6 | 21,7
VD-404A 58 68 81,92 1.4310 1602,304 48,44 19,56 50,9 | 84,5 | 46,6 | 21,7
VD-409A 53,5 82 84,551 1.4310 2084,467 57,35 24,65 51,4 | 86,1 | 47,1 | 21,0
VD-414M-01 57 91 103,821 1.4310 2240,453 69,42 21,58 46,9 | 81,3 | 42,3 | 17,1
VD-414J 63 77,3 104,167 1.4310 2390,521 54,35 22,95 47,7 | 83,2 | 42,8 | 17,1
VD-414AB 42 76 165,794 1.4310 1725,562 65,59 10,41 41,9 | 80,8 | 34,1 | 10,7
VD-435 60 75 233,333 1.4310 4870,833 54,13 20,88 40,6 | 81,9 | 32,4 | 7,6
Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-364J-02

Pays d'origine: DE, German; Ressort de compression VD-364J-02

Image du produit - Ressorts de compression VD-364J-02

Image du produit - Ressorts de compression VD-364J-02

QR-Code: Ressort de compression VD-364J-02

QR-Code - Ressorts de compression - VD-364J-02 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364j-02.html
