Ressort de compression VD-405 Acier inoxydable Ø 8 x 50 x 75 mm

Prix échelonnés - Ressort de compression VD-405

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

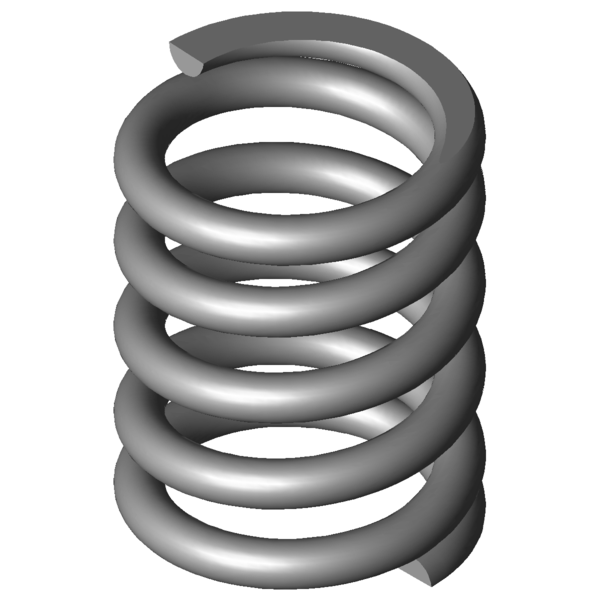

Image du produit Ressort de compression VD-405

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-405

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	58	mm	diamètre extérieur d'enroulement
Dd	40,8	mm	diamètre maximal du mandrin
Dh	59,5	mm	diamètre minimum de la douille
L0	75	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2175,744	N	force maximum en cas de charge statique
Ln	48,44	mm	longueur minimum en cas de charge statique
sn	26,56	mm	flexion maximum en cas de charge statique
Fndyn	1993,933	N	force maximum pour charge dynamique
Lndyn	50,66	mm	longueur minimum pour utilisation dynamique
shdyn	5,57	mm	course maximum en cas d'utilisation dynamique
S	19,143	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	81,92	N/mm	raideur du ressort
Masse	343,2676	g	masse d'un ressort
Fntol	170	N	tolérance (+/-) pour force maximum statique
Fndtol	167	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,39	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-405 Acier inoxydable Ø 8 x 50 x 75 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-405 Acier inoxydable Ø 8 x 50 x 75 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-405 Acier inoxydable Ø 8 x 50 x 75 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-405 Acier inoxydable Ø 8 x 50 x 75 mm

calcul du chemin de force Ressort de compression VD-405

Formulaire de demande Ressort de compression VD-405 Acier inoxydable Ø 8 x 50 x 75 mm

Formulaire de demande Ressort de compression VD-405

Ressorts de compression similaires pour Ressort de compression VD-405 Acier inoxydable Ø 8 x 50 x 75 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-405	1.4310	8	58	75	2175,744	48,44	26,56	3,5	81,92	100,0 \| 100,0 \| 100,0 \| 100,0
D-405	EN 10270-1	8	58	75	2533,188	48,44	26,56	3,5	95,378	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-319	44	71	10	1.4310	455	25,5	45,5	41,8 \| 73,5 \| 39,6 \| 12,2
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	44,8 \| 80,6 \| 40,5 \| 13,3
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	49,9 \| 80,7 \| 55,8 \| 13,3
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	48,6 \| 81,8 \| 48,7 \| 15,3
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	45,8 \| 81,9 \| 40,3 \| 15,3
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	44,3 \| 80,8 \| 23,9 \| 16,8
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	46,9 \| 81,7 \| 41,6 \| 17,3
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	48,6 \| 77,9 \| 49,0 \| 19,0
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	52,6 \| 87,6 \| 48,6 \| 21,7
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	53,0 \| 86,1 \| 49,3 \| 23,8
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	53,8 \| 85,2 \| 51,6 \| 24,5
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	63,2 \| 86,9 \| 64,2 \| 38,5
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	63,6 \| 87,1 \| 65,3 \| 38,5
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	63,8 \| 86,2 \| 57,4 \| 47,8
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	100,0 \| 100,0 \| 100,0 \| 100,0
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	88,9 \| 91,7 \| 78,1 \| 96,9
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	89,2 \| 88,9 \| 86,0 \| 92,5
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	86,0 \| 89,9 \| 89,2 \| 78,9
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	81,5 \| 89,6 \| 76,1 \| 78,6
VD-410	48	65	160	1.4310	2744	47,85	17,15	72,3 \| 92,8 \| 73,0 \| 51,2
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	66,3 \| 90,4 \| 59,3 \| 49,4
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	62,5 \| 89,1 \| 63,3 \| 35,1

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-405

Pays d'origine: DE, German; Ressort de compression VD-405

Image du produit - Ressorts de compression VD-405

QR-Code: Ressort de compression VD-405

QR-Code - Ressorts de compression - VD-405 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-405.html
