Ressort de compression VD-380A Acier inoxydable Ø 6,3 x 40 x 68 mm

Prix échelonnés - Ressort de compression VD-380A

Quantité Prix unitaire [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,2200 EUR
175 2,2200 EUR
250 2,2200 EUR
350 2,2200 EUR

Ressort de compression Acheter

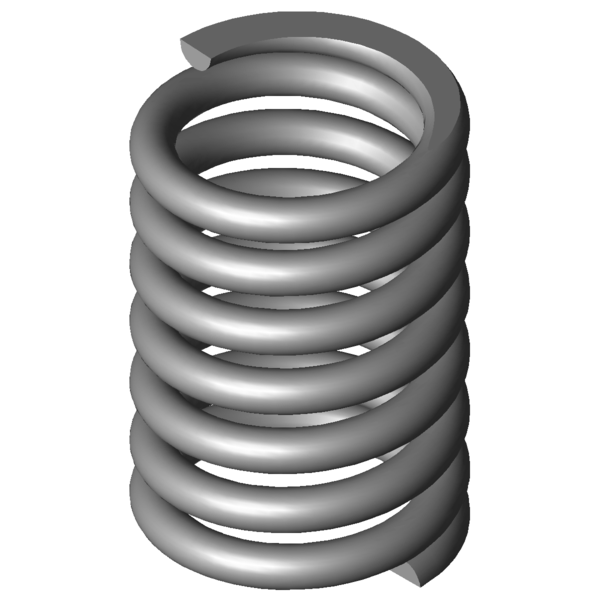

Image du produit Ressort de compression VD-380A
Image du produit Ressort de compression VD-380A
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-380A

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6,3 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 40 mm diamètre d'enroulement moyen
De 46,3 mm diamètre extérieur d'enroulement
Dd 32,7 mm diamètre maximal du mandrin
Dh 47,5 mm diamètre minimum de la douille
L0 68 mm longueur libre
Lk mm longueur de flambage
Fn 594,81 N force maximum en cas de charge statique
Ln 52,81 mm longueur minimum en cas de charge statique
sn 15,19 mm flexion maximum en cas de charge statique
Fndyn 485,959 N force maximum pour charge dynamique
Lndyn 55,59 mm longueur minimum pour utilisation dynamique
shdyn 12,41 mm course maximum en cas d'utilisation dynamique
S 11,218 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 39,159 N/mm raideur du ressort
Masse 232,2323 g masse d'un ressort
Fntol 85,7 N tolérance (+/-) pour force maximum statique
Fndtol 83,7 N tolérance (+/-) pour force maximum dynamique
Detol 0,5 mm tolérance (+/-) du diamètre extérieur
L0tol 1,65 mm tolérance (+/-) pour longueur libre
Groupe de prix #AG - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-380A Acier inoxydable Ø 6,3 x 40 x 68 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-380A Acier inoxydable Ø 6,3 x 40 x 68 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-380A Acier inoxydable Ø 6,3 x 40 x 68 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-380A Acier inoxydable Ø 6,3 x 40 x 68 mm

calcul du chemin de force Ressort de compression VD-380A

Formulaire de demande Ressort de compression VD-380A Acier inoxydable Ø 6,3 x 40 x 68 mm

Formulaire de demande Ressort de compression VD-380A

Ressorts de compression similaires pour Ressort de compression VD-380A Acier inoxydable Ø 6,3 x 40 x 68 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-380A 1.4310 6,3 46,3 68 594,81 52,81 15,19 5,5 39,159 100,0 | 100,0 | 100,0 | 100,0
D-380A EN 10270-1 6,3 46,3 68 692,529 52,81 15,19 5,5 45,592 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313E-10 48 80 4,198 1.4310 225,308 26,33 53,67 41,1 | 79,5 | 33,1 | 10,7
VD-318B 49 68 7,023 1.4310 294,573 26,06 41,94 48,9 | 86,0 | 42,9 | 17,9
VD-313F 40 61,7 8,707 1.4310 337,011 22,99 38,71 49,4 | 78,1 | 47,9 | 22,2
VD-319 44 71 10 1.4310 455 25,5 45,5 55,1 | 84,8 | 54,9 | 25,5
VD-339K 50 74,4 10,883 1.4310 496,923 28,74 45,66 57,1 | 85,1 | 58,4 | 27,8
VD-349A-04 50 70 10,912 1.4310 295,704 42,9 27,1 56,8 | 89,7 | 52,9 | 27,9
VD-344B 55 66 12,5 1.4310 426,563 31,88 34,13 59,0 | 86,9 | 58,1 | 31,9
VD-339N-04 41 78 13,416 1.4310 527,241 38,7 39,3 60,1 | 82,4 | 63,6 | 34,3
VD-350A 45 80 15,536 1.4310 576,549 42,89 37,11 65,3 | 87,2 | 68,9 | 39,7
VD-350 45 64 24,414 1.4310 807,373 30,93 33,07 70,8 | 90,2 | 59,8 | 62,3
VD-364J-21 48 63 29,801 1.4310 865,705 33,95 29,05 76,2 | 92,1 | 60,5 | 76,1
VD-364R-81 46 66 32,216 1.4310 499,347 50,5 15,5 90,2 | 97,2 | 91,0 | 82,3
VD-364J-09 42 70 36,59 1.4310 1101,372 39,9 30,1 79,1 | 91,7 | 52,2 | 93,4
VD-359A-02 34 68 37,372 1.4310 877,719 44,51 23,49 82,0 | 84,3 | 66,2 | 95,4
VD-380A 46,3 68 39,159 1.4310 594,81 52,81 15,19 100,0 | 100,0 | 100,0 | 100,0
VD-364L 38 70 42,408 1.4310 1023,751 45,86 24,14 80,6 | 88,8 | 60,5 | 92,3
VD-364R-91 39 68 57,373 1.4310 1044,342 49,8 18,2 77,2 | 93,2 | 70,2 | 68,2
VD-380 46,3 60 61,535 1.4310 1342,181 38,19 21,81 72,2 | 96,1 | 57,0 | 63,6
VD-364R-03 39 64 63,667 1.4310 1532,695 39,93 24,07 67,5 | 90,1 | 51,0 | 61,5
VD-389K 50 62,3 75,496 1.4310 1507,155 42,34 19,96 67,0 | 91,4 | 57,8 | 51,9
VD-404A 58 68 81,92 1.4310 1602,304 48,44 19,56 63,8 | 86,2 | 57,4 | 47,8
VD-389N-01 46 68 88,541 1.4310 1938,728 46,1 21,9 63,6 | 96,5 | 50,0 | 44,2
VD-389A-03 39 64 139,53 1.4310 2483,639 46,2 17,8 57,8 | 90,8 | 54,6 | 28,1
VD-410 48 65 160 1.4310 2744 47,85 17,15 56,6 | 90,3 | 55,1 | 24,5
VD-414AB 42 76 165,794 1.4310 1725,562 65,59 10,41 53,8 | 86,3 | 51,5 | 23,6
VD-389P 34 68 194,065 1.4310 2094,116 57,21 10,79 52,6 | 87,8 | 49,7 | 20,2
VD-450 46 67 750,171 1.4310 6826,56 57,9 9,1 42,2 | 87,0 | 34,3 | 5,2
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-380A

Pays d'origine: DE, German; Ressort de compression VD-380A
