Ressort de compression VD-414AB Acier inoxydable Ø 8 x 34 x 76 mm

Prix échelonnés - Ressort de compression VD-414AB

Quantité	Prix unitaire [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Ressort de compression Acheter

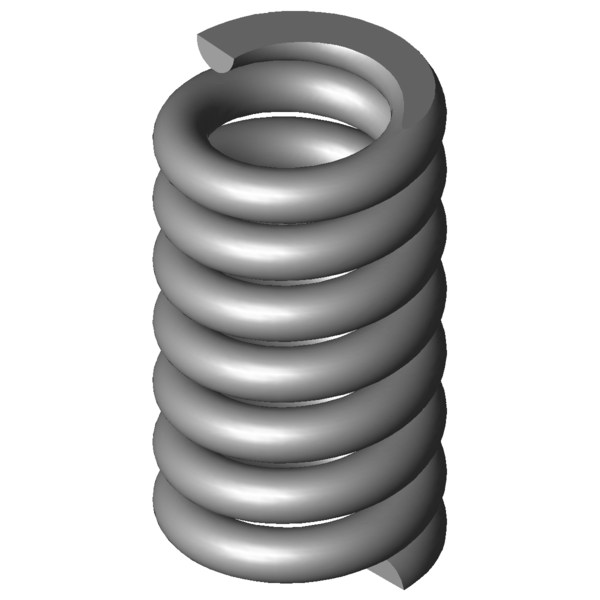

Image du produit Ressort de compression VD-414AB

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414AB

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	34	mm	diamètre d'enroulement moyen
De	42	mm	diamètre extérieur d'enroulement
Dd	25	mm	diamètre maximal du mandrin
Dh	43,2	mm	diamètre minimum de la douille
L0	76	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1725,562	N	force maximum en cas de charge statique
Ln	65,59	mm	longueur minimum en cas de charge statique
sn	10,41	mm	flexion maximum en cas de charge statique
Fndyn	1261,692	N	force maximum pour charge dynamique
Lndyn	68,39	mm	longueur minimum pour utilisation dynamique
shdyn	7,5	mm	course maximum en cas d'utilisation dynamique
S	12,364	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	165,794	N/mm	raideur du ressort
Masse	318,3027	g	masse d'un ressort
Fntol	293	N	tolérance (+/-) pour force maximum statique
Fndtol	285	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,36	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AL	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414AB Acier inoxydable Ø 8 x 34 x 76 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414AB Acier inoxydable Ø 8 x 34 x 76 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414AB Acier inoxydable Ø 8 x 34 x 76 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414AB Acier inoxydable Ø 8 x 34 x 76 mm

calcul du chemin de force Ressort de compression VD-414AB

Formulaire de demande Ressort de compression VD-414AB Acier inoxydable Ø 8 x 34 x 76 mm

Formulaire de demande Ressort de compression VD-414AB

Ressorts de compression similaires pour Ressort de compression VD-414AB Acier inoxydable Ø 8 x 34 x 76 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414AB	1.4310	8	42	76	1725,562	65,59	10,41	5,5	165,794	100,0 \| 100,0 \| 100,0 \| 100,0
D-414AB	EN 10270-1	8	42	76	2009,047	65,59	10,41	5,5	193,031	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	48,7 \| 83,1 \| 44,8 \| 18,3
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	50,6 \| 84,4 \| 48,0 \| 19,4
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	52,7 \| 87,0 \| 49,2 \| 22,1
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	53,8 \| 86,3 \| 51,5 \| 23,6
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	53,5 \| 83,8 \| 51,2 \| 25,6
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	60,4 \| 88,5 \| 61,6 \| 31,1
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	59,5 \| 86,5 \| 58,2 \| 33,8
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	59,8 \| 85,8 \| 58,9 \| 34,6
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	62,5 \| 83,2 \| 66,0 \| 38,4
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	65,5 \| 86,1 \| 69,4 \| 40,9
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	69,2 \| 89,5 \| 71,9 \| 46,1
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	70,4 \| 89,4 \| 68,3 \| 53,4
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	72,8 \| 92,2 \| 68,7 \| 57,4
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	78,4 \| 86,9 \| 64,0 \| 84,2
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	100,0 \| 100,0 \| 100,0 \| 100,0
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	55,0 \| 86,5 \| 56,3 \| 22,1

Nombre de ressorts métalliques similaires: 15

Numéro de tarif douanier: 73202081; Ressort de compression VD-414AB
