| informations ressorts de torsion (calcul des
ressorts) |
|
Le logiciel de calcul des
ressorts a été conçu sur la base de la norme allemande
relative aux ressorts, en tenant compte de notre expérience au niveau de
la fabrication technique des ressorts. Le programme est basé sur la
saisie logique de données typiques pour Windows en se servant de la
souris et du clavier. Veuillez lire les textes respectifs de l'aide pour une
utilisation correcte du programme.
Nous ne pouvons garantir les résultats de calcul en dehors de
la fabrication de ressorts chez Ferroflex Gutekunst Ressorts. |
| présélection ressort de torsion |

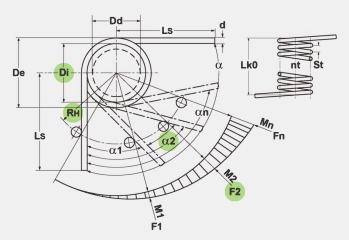

La présélection
exige la saisie de la nature du matériau, de son degré de
qualité cf. DIN 2194, des propriétés des branches et d'une
combinaison valable entre le diamètre, les effets de ressorts, les
moments élastiques et l'angle de torsion.
|
Les combinaisons habituelles sont p.ex. les suivantes:
|
 Matériau, RH, Di oder De, M2,
alpha2 |
| Matériau, RH, Di oder De, F2,
alpha2 |
| Matériau, RH, Di oder De, M2, M1,
alpha2 |
| Matériau, RH, Di oder De, M2, alpha1,
alpha2 |
| Matériau, RH, Di oder De, alpha2,
n |
|
| Propriétés du
matériau |
Désignation /
Utilisation |
Temp.
max. |
EN |
F
(AFNOR) |
GB
(BS) |
S
(SIS) |
USA
(AISI) |
| Module
G |
EN 10270-1 sorte
SM
Acier à ressort
Tous ressorts courants |
80°C |
10270-1 |
NFA
47-301-76 |
BS 5216-75 |
* |
AMS
5112 |
| 81500 |
EN 10270-1 sorte
SH
Acier à ressort
Tous ressorts courants |
80°C |
10270-1 |
NFA
47-301-76 |
BS 5216-75 |
* |
AMS
5112 |
| 81500 |
EN 10270-1 sorte
DH
Acier à ressort
Tous ressorts courants |
80°C |
10270-1 |
NFA
47-301-76 |
BS 5216-75 |
* |
AMS
5112 |
| 81500 |
EN 10270-2 / VDC
(non allié)
Acier à
ressorts pour soupapes
Pour haute contrainte de
fatigue |
80°C |
10270-2 |
* |
* |
* |
* |
| 79500 |
EN 10270-2 / VDSiCr
(allié)
Acier à ressorts pour soupapes
Pour
haute contrainte dynamique supérieure |
120°C |
10270-2 |
* |
2803 685A55HD |
* |
6150 |
| 81500 |
1.4310 / X10CrNi188
Acier à ressorts inox
Résistance à la
corrosion |
270°C |
10270-3 |
Z12CN17.07 |
301S21 |
2330 |
302 |
| 73000 |
1.4568 /
X7CrNiAI17-7
Acier à ressorts
inox
Faible relaxation, haute
d'endurance |
350°C |
10270-3 |
Z8CNA17.07.01 |
301S81 |
2388 |
631 |
| 78000 |
CW507L / CuZn36
Fil de cuivre
Non
magnétique, résistant à l'eau de mer |
60°C |
12166 |
* |
* |
* |
* |
| 35000 |
CW452K / CuSn6
Bronze
à ressorts
Non magnétique, soudable,
résistant à la corrosion |
60°C |
12166 |
* |
* |
* |
* |
| 39000 |
|
| Vous disposez de 4
possibilités pour effectuer l'entrée préliminaire des
données: |

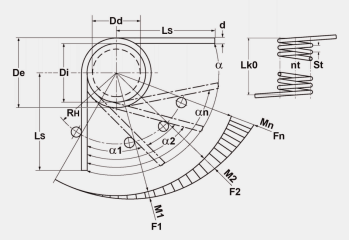

| Toutes les présélections de
calcul |
Ici, tous les champs
d'entrée préliminaire destinés au calcul sont à
votre disposition.
|
|
RH = distance
entre le milieu du corps du ressort jusqu'au point
de
déclenchement de la force du bras de levier
(mm) |
| LsH = longueur du
bras (mm) |
| LsR = longueur du
bras sans force (mm) |
| Di =
diamètre intérieur d'enroulement (mm) |
| De =
diamètre extérieur d'enroulement (mm) |
| F1 = force sous
alpha1 (N) |
| F2 = force sous
alpha2 (N) |
| M1 = moment de
torsion pour angle alpha1 (Nmm) |
| M2 = moment de
torsion pour angle alpha2 (Nmm) |
| alpha1 = angle de
torsion sous F1 / M1 (degré) |
| alpha2 = angle de
torsion sous F2 / M2 (degré) |
|

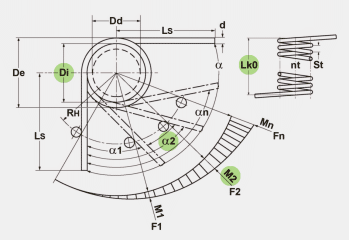

| Calcul selon l'angle de torsion et le
couple |
Pour une meilleure vue d'ensemble, seuls les champs
d'entrée préliminaire destinés au calcul en fonction des
angle de torsion et le couple sont ici à votre disposition.
|
 |
RH = distance
entre le milieu du corps du ressort jusqu'au point
de
déclenchement de la force du bras de levier
(mm) |
| LsH = longueur du
bras (mm) |
| LsR = longueur du
bras sans force (mm) |
| Di =
diamètre intérieur d'enroulement (mm) |
| De =
diamètre extérieur d'enroulement (mm) |
| alpha1 = angle de
torsion sous F1 / M1 (degré) |
| M1 = moment de
torsion pour angle alpha1 (Nmm) |
| alpha2 = angle de
torsion sous F2 / M2 (degré) |
| M2 = moment de
torsion pour angle alpha2 (Nmm) |
|
| Calcul selon l'angle de torsion et la force
ressort |
Pour une meilleure vue d'ensemble, seuls les champs
d'entrée préliminaire destinés au calcul en fonction des
angle de torsion et la force ressort sont ici à votre disposition.
|
 |
RH = distance
entre le milieu du corps du ressort jusqu'au point
de
déclenchement de la force du bras de levier
(mm) |
| LsH = longueur du
bras (mm) |
| LsR = longueur du
bras sans force (mm) |
| Di =
diamètre intérieur d'enroulement (mm) |
| De =
diamètre extérieur d'enroulement (mm) |
| alpha1 = angle de
torsion sous F1 / M1 (degré) |
| F1 = force sous
alpha1 (N) |
| alpha2 = angle de
torsion sous F2 / M2 (degré) |
| F2 = force sous
alpha2 (N) |
|
| Calcul selon l'encombrement |
Pour une meilleure vue
d'ensemble, seuls les champs d'entrée préliminaire
destinés au calcul en fonction des encombrement.
|
|
RH = distance
entre le milieu du corps du ressort jusqu'au point
de
déclenchement de la force du bras de levier
(mm) |
| LsH = longueur du
bras (mm) |
| LsR = longueur du
bras sans force (mm) |
| Di =
diamètre intérieur d'enroulement (mm) |
| De =
diamètre extérieur d'enroulement (mm) |
| alpha1 = angle de
torsion sous F1 / M1 (degré) |
| alpha2 = angle de
torsion sous F2 / M2 (degré) |
| n = de spires
utiles (no.) |
|
|
| propriétés ressort de torsion |
Après le
démarrage du calcul à l'aide de la "présélection",
vous passez automatiquement dans l'écran pour le calcul des
"propriétés" affichant toutes les tailles de ressorts
calculées.
Pour terminer le calcul, nous vous invitons ici
à sélectionner le diamètre du fil < d > selon la
norme DIN EN 10218-2 et à procéder, le cas échéant,
à une adaptation des spires < n >. Pour cela, dans les listes de
sélection, les cinq valeurs suivantes sont disponibles au choix. Pour ce
qui est des ressorts hélicoïdaux de torsion, l'adaptation du nombre
de spires < n > entraîne la modification de la position de la
branche du ressort.
Les données
préalablement saisies lors de la "présélection" et le
diamètre du fil < d > sont modifiables; les champs de saisie
respectifs sont affichés en clair. Toutes les autres valeurs
affichées servent uniquement à l'édition. La touche
Calculer permet, sur la base des valeurs modifiées, de calculer le
ressort à nouveau.
Les résultats de
calcul incorrects ou non valables sont affichés dans le champ texte.
Pour obtenir l'affichage de solutions possibles, cliquez avec la souris sur les
différents messages d'erreur.
Attention
Le
calcul du ressort de torsion tient automatiquement compte du facteur de
correction de la tension "k". Ce facteur de correction de la tension "k"
représente approximativement la tension établie par calcul la
plus élevée du corps du ressort. Au demeurant, le "pliage des
branches" est incorporé au calcul en raison de la déformation de
la branche non serrée (bras de levier). Les contraintes de flexion se
présentant ne sont pas prises en considération.
 |
| pliage des branches |
|
Autres fonctions du
calcul du ressort de compression
Diagrammes
En passant
par la fonction Diagrammes, vous pouvez disposer du diagramme course-force;
pour effectuer le calcul dynamique, le diagramme Goodman est
disponible. |
| imprimer / demander /
rechercher |
Vous avez la
possibilité d'imprimer le calcul ou de l'envoyer directement à
Gutekunst Federn sous forme de demande. Après l'envoi de votre demande,
vous recevrez par e-mail une copie de celle-ci.
La fonction < Recherche
catalogue > vous permet de faire rechercher directement un ressort
approprié dans notre programme-catalogue. Le programme effectue la
recherche en appliquant systématiquement une valeur de tolérance
de 10 %. Veuillez tenir compte du fait que seuls les matériaux EN
10270-3-1.4310 sont disponibles pour les ressorts de torsion indiqués
dans notre catalogue. |
|
