Ressort de compression VD-389N-01 Acier inoxydable Ø 7 x 39 x 68 mm

Prix échelonnés - Ressort de compression VD-389N-01

Quantité	Prix unitaire [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Ressort de compression Acheter

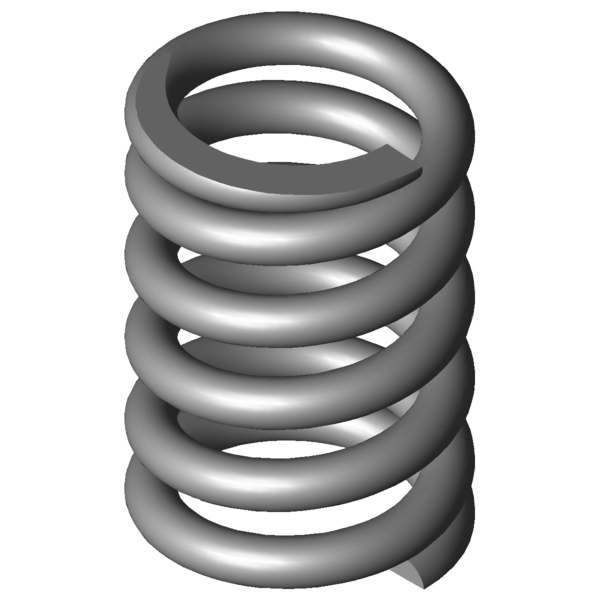

Image du produit Ressort de compression VD-389N-01

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389N-01

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	39	mm	diamètre d'enroulement moyen
De	46	mm	diamètre extérieur d'enroulement
Dd	31	mm	diamètre maximal du mandrin
Dh	47,4	mm	diamètre minimum de la douille
L0	68	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1938,728	N	force maximum en cas de charge statique
Ln	46,1	mm	longueur minimum en cas de charge statique
sn	21,9	mm	flexion maximum en cas de charge statique
Fndyn	1756,661	N	force maximum pour charge dynamique
Lndyn	48,16	mm	longueur minimum pour utilisation dynamique
shdyn	4,94	mm	course maximum en cas d'utilisation dynamique
S	15,25	mm	pas, écart de milieu du fil à milieu du fil
n	4	nombre	de spires utiles
nt		nombre	total de spires
R	88,541	N/mm	raideur du ressort
Masse	223,6311	g	masse d'un ressort
Fntol	167	N	tolérance (+/-) pour force maximum statique
Fndtol	164	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,24	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AL	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389N-01 Acier inoxydable Ø 7 x 39 x 68 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389N-01 Acier inoxydable Ø 7 x 39 x 68 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389N-01 Acier inoxydable Ø 7 x 39 x 68 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389N-01 Acier inoxydable Ø 7 x 39 x 68 mm

calcul du chemin de force Ressort de compression VD-389N-01

Formulaire de demande Ressort de compression VD-389N-01 Acier inoxydable Ø 7 x 39 x 68 mm

Formulaire de demande Ressort de compression VD-389N-01

Ressorts de compression similaires pour Ressort de compression VD-389N-01 Acier inoxydable Ø 7 x 39 x 68 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389N-01	1.4310	7	46	68	1938,728	46,1	21,9	4	88,541	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N-01	EN 10270-1	7	46	68	2257,233	46,1	21,9	4	103,087	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	45,6 \| 80,2 \| 41,5 \| 15,2
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	48,9 \| 84,8 \| 44,4 \| 17,5
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	56,4 \| 87,8 \| 53,9 \| 27,6
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	60,9 \| 89,0 \| 60,0 \| 33,7
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	59,6 \| 94,3 \| 48,3 \| 36,4
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	65,0 \| 89,0 \| 64,8 \| 41,3
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	64,4 \| 81,8 \| 69,3 \| 42,2
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	63,6 \| 96,5 \| 50,0 \| 44,2
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	68,6 \| 86,1 \| 71,8 \| 47,9
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	74,5 \| 90,2 \| 68,5 \| 64,8
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	82,2 \| 92,5 \| 84,4 \| 69,5
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	81,4 \| 87,3 \| 85,0 \| 71,9
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	88,1 \| 94,5 \| 84,4 \| 85,3
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	89,2 \| 88,9 \| 86,0 \| 92,5
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	78,2 \| 91,5 \| 79,7 \| 63,4
VD-410	48	65	160	1.4310	2744	47,85	17,15	74,3 \| 93,0 \| 74,5 \| 55,3
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	70,4 \| 89,4 \| 68,3 \| 53,4
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	69,3 \| 91,3 \| 70,9 \| 45,6
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	45,4 \| 89,5 \| 35,0 \| 11,8

Nombre de ressorts métalliques similaires: 19

Numéro de tarif douanier: 73202081; Ressort de compression VD-389N-01

Pays d'origine: DE, German; Ressort de compression VD-389N-01
