Ressort de compression VD-389P Acier inoxydable Ø 7 x 27 x 68 mm

Prix échelonnés - Ressort de compression VD-389P

Quantité Prix unitaire [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9700 EUR
175 2,9700 EUR
250 2,9700 EUR
350 2,9700 EUR

Ressort de compression Acheter

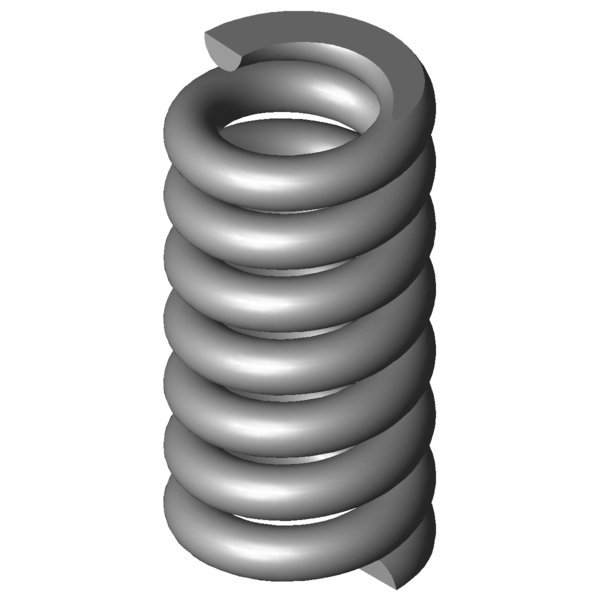

Image du produit Ressort de compression VD-389P
Image du produit Ressort de compression VD-389P
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389P

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 7 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 27 mm diamètre d'enroulement moyen
De 34 mm diamètre extérieur d'enroulement
Dd 19 mm diamètre maximal du mandrin
Dh 35,2 mm diamètre minimum de la douille
L0 68 mm longueur libre
Lk mm longueur de flambage
Fn 2094,116 N force maximum en cas de charge statique
Ln 57,21 mm longueur minimum en cas de charge statique
sn 10,79 mm flexion maximum en cas de charge statique
Fndyn 1635,964 N force maximum pour charge dynamique
Lndyn 59,57 mm longueur minimum pour utilisation dynamique
shdyn 4,32 mm course maximum en cas d'utilisation dynamique
S 11,091 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 194,065 N/mm raideur du ressort
Masse 193,5269 g masse d'un ressort
Fntol 314,09 N tolérance (+/-) pour force maximum statique
Fndtol 283 N tolérance (+/-) pour force maximum dynamique
Detol 1,02 mm tolérance (+/-) du diamètre extérieur
L0tol 3,4 mm tolérance (+/-) pour longueur libre
Groupe de prix #AK - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389P Acier inoxydable Ø 7 x 27 x 68 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389P Acier inoxydable Ø 7 x 27 x 68 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389P Acier inoxydable Ø 7 x 27 x 68 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389P Acier inoxydable Ø 7 x 27 x 68 mm

calcul du chemin de force Ressort de compression VD-389P

Formulaire de demande Ressort de compression VD-389P Acier inoxydable Ø 7 x 27 x 68 mm

Formulaire de demande Ressort de compression VD-389P

Ressorts de compression similaires pour Ressort de compression VD-389P Acier inoxydable Ø 7 x 27 x 68 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-389P 1.4310 7 34 68 2094,116 57,21 10,79 5,5 194,065 100,0 | 100,0 | 100,0 | 100,0
D-389P EN 10270-1 7 34 68 2438,149 57,21 10,79 5,5 225,947 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-329B 35 76 10,741 1.4310 372,487 41,32 34,68 37,1 | 81,3 | 24,5 | 5,5
VD-325A 36 61 12,429 1.4310 331,705 34,31 26,69 38,3 | 80,4 | 28,1 | 6,4
VD-329B-01 30 70 19,607 1.4310 622,571 38,25 31,75 40,9 | 80,8 | 31,9 | 10,1
VD-355A 37 63 30,344 1.4310 639,061 41,94 21,06 47,3 | 85,3 | 40,9 | 15,6
VD-356 37 75 30,344 1.4310 1003,191 41,94 33,06 46,9 | 84,7 | 40,3 | 15,6
VD-339P 32 60,4 31,369 1.4310 714,848 37,61 22,79 46,4 | 82,4 | 40,7 | 16,2
VD-359A-02 34 68 37,372 1.4310 877,719 44,51 23,49 51,2 | 90,5 | 43,9 | 19,3
VD-361A 30 72 41,176 1.4310 562,316 58,34 13,66 52,9 | 84,7 | 52,9 | 21,2
VD-364L 38 70 42,408 1.4310 1023,751 45,86 24,14 52,3 | 88,4 | 46,8 | 21,9
VD-364R-91 39 68 57,373 1.4310 1044,342 49,8 18,2 58,4 | 91,0 | 54,6 | 29,6
VD-364R-03 39 64 63,667 1.4310 1532,695 39,93 24,07 60,0 | 88,1 | 59,0 | 32,8
VD-364R-48 33,6 66 71,273 1.4310 1408,705 46,24 19,77 63,2 | 92,0 | 60,9 | 36,7
VD-365RA 28 66 102,083 1.4310 775,017 58,41 7,59 64,3 | 86,5 | 53,7 | 52,6
VD-389A-03 39 64 139,53 1.4310 2483,639 46,2 17,8 78,9 | 92,3 | 72,5 | 71,9
VD-389P 34 68 194,065 1.4310 2094,116 57,21 10,79 100,0 | 100,0 | 100,0 | 100,0
VD-389R-01 27,8 70 389,098 1.4310 3596,724 60,76 9,24 71,6 | 93,0 | 71,9 | 49,9
Nombre de ressorts métalliques similaires: 15

Numéro de tarif douanier: 73202081; Ressort de compression VD-389P

Pays d'origine: DE, German; Ressort de compression VD-389P
