Ressort de compression VD-365RA Acier inoxydable Ø 5,6 x 22,4 x 66 mm

Prix échelonnés - Ressort de compression VD-365RA

Quantité Prix unitaire [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1400 EUR
175 2,1400 EUR
250 2,1400 EUR
350 2,1400 EUR

Ressort de compression Acheter

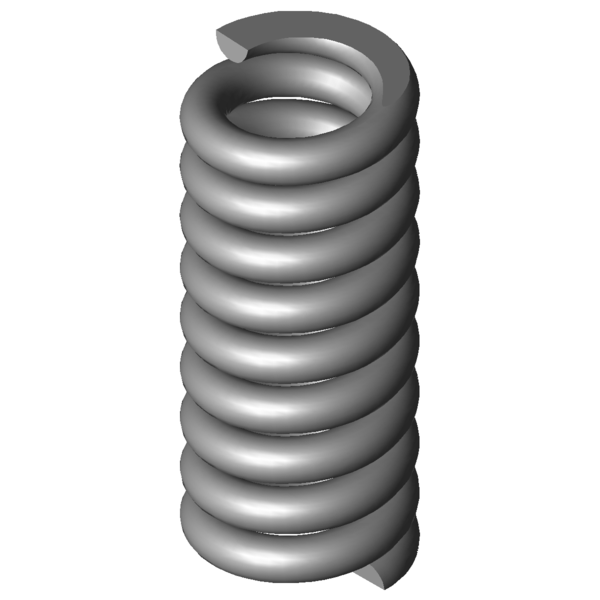

Image du produit Ressort de compression VD-365RA
Image du produit Ressort de compression VD-365RA
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-365RA

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,6 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 22,4 mm diamètre d'enroulement moyen
De 28 mm diamètre extérieur d'enroulement
Dd 15,8 mm diamètre maximal du mandrin
Dh 29,1 mm diamètre minimum de la douille
L0 66 mm longueur libre
Lk mm longueur de flambage
Fn 775,017 N force maximum en cas de charge statique
Ln 58,41 mm longueur minimum en cas de charge statique
sn 7,59 mm flexion maximum en cas de charge statique
Fndyn 508,375 N force maximum pour charge dynamique
Lndyn 61,02 mm longueur minimum pour utilisation dynamique
shdyn 4,98 mm course maximum en cas d'utilisation dynamique
S 8,053 mm pas, écart de milieu du fil à milieu du fil
n 7,5 nombre de spires utiles
nt nombre total de spires
R 102,083 N/mm raideur du ressort
Masse 130,1571 g masse d'un ressort
Fntol 166,3 N tolérance (+/-) pour force maximum statique
Fndtol 161,7 N tolérance (+/-) pour force maximum dynamique
Detol 0,5 mm tolérance (+/-) du diamètre extérieur
L0tol 1,29 mm tolérance (+/-) pour longueur libre
Groupe de prix #AF - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-365RA Acier inoxydable Ø 5,6 x 22,4 x 66 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-365RA Acier inoxydable Ø 5,6 x 22,4 x 66 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-365RA Acier inoxydable Ø 5,6 x 22,4 x 66 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-365RA Acier inoxydable Ø 5,6 x 22,4 x 66 mm

calcul du chemin de force Ressort de compression VD-365RA

Formulaire de demande Ressort de compression VD-365RA Acier inoxydable Ø 5,6 x 22,4 x 66 mm

Formulaire de demande Ressort de compression VD-365RA

Ressorts de compression similaires pour Ressort de compression VD-365RA Acier inoxydable Ø 5,6 x 22,4 x 66 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-365RA 1.4310 5,6 28 66 775,017 58,41 7,59 7,5 102,083 100,0 | 100,0 | 100,0 | 100,0
D-365RA EN 10270-1 5,6 28 66 902,341 58,41 7,59 7,5 118,854 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-288Z-42 27 55,1 9,322 1.4310 273,742 25,73 29,37 39,2 | 77,8 | 30,6 | 9,1
VD-313J-03 31,6 62,7 10,3 1.4310 284,653 35,06 27,64 41,6 | 82,6 | 32,1 | 10,1
VD-300 28,2 63,5 10,676 1.4310 385,725 27,37 36,13 43,4 | 84,2 | 35,4 | 10,5
VD-313J-08 28,6 74,6 12,541 1.4310 448,306 38,85 35,75 45,1 | 83,6 | 39,5 | 12,3
VD-313L-03 25 72 16,662 1.4310 457,257 44,56 27,44 47,1 | 81,7 | 43,3 | 16,3
VD-313J-07 28,6 56 17,102 1.4310 437,589 30,41 25,59 47,4 | 82,3 | 43,1 | 16,7
VD-313L-01 25 63,5 17,642 1.4310 370,809 42,48 21,02 47,5 | 83,3 | 42,0 | 17,3
VD-329B-01 30 70 19,607 1.4310 622,571 38,25 31,75 52,6 | 86,3 | 52,1 | 19,2
VD-331 29 60,5 26,065 1.4310 704,052 33,49 27,01 57,2 | 86,5 | 59,5 | 25,5
VD-336A 24 65 32,941 1.4310 603,647 46,68 18,33 59,0 | 85,2 | 59,6 | 32,3
VD-361A 30 72 41,176 1.4310 562,316 58,34 13,66 65,3 | 91,4 | 64,1 | 40,3
VD-339R-10 27 70 42 1.4310 949,594 47,39 22,61 63,0 | 90,4 | 57,6 | 41,1
VD-361 30 60 63,636 1.4310 1191,193 41,28 18,72 68,8 | 91,2 | 52,8 | 62,3
VD-364R-48 33,6 66 71,273 1.4310 1408,705 46,24 19,77 70,3 | 94,4 | 46,7 | 69,8
VD-365RA 28 66 102,083 1.4310 775,017 58,41 7,59 100,0 | 100,0 | 100,0 | 100,0
VD-364P 28 55,5 127,805 1.4310 1337,561 45,03 10,47 79,7 | 94,1 | 65,2 | 79,9
VD-389R-01 27,8 70 389,098 1.4310 3596,724 60,76 9,24 56,4 | 91,2 | 51,8 | 26,2
Nombre de ressorts métalliques similaires: 16

Numéro de tarif douanier: 73202081; Ressort de compression VD-365RA

Pays d'origine: DE, German; Ressort de compression VD-365RA
