Ressort de compression VD-364P Acier inoxydable Ø 5,5 x 22,5 x 55,5 mm

Prix échelonnés - Ressort de compression VD-364P

Quantité	Prix unitaire [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Ressort de compression Acheter

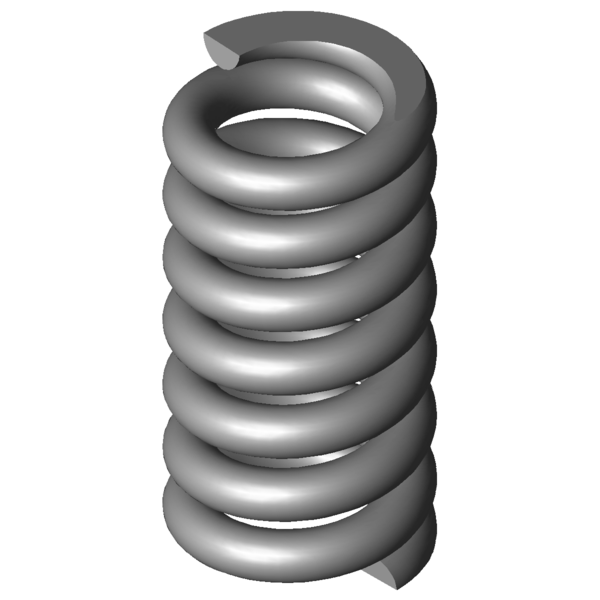

Image du produit Ressort de compression VD-364P

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364P

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	22,5	mm	diamètre d'enroulement moyen
De	28	mm	diamètre extérieur d'enroulement
Dd	16	mm	diamètre maximal du mandrin
Dh	29	mm	diamètre minimum de la douille
L0	55,5	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1337,561	N	force maximum en cas de charge statique
Ln	45,03	mm	longueur minimum en cas de charge statique
sn	10,47	mm	flexion maximum en cas de charge statique
Fndyn	1096,569	N	force maximum pour charge dynamique
Lndyn	46,92	mm	longueur minimum pour utilisation dynamique
shdyn	3,92	mm	course maximum en cas d'utilisation dynamique
S	9,091	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	127,805	N/mm	raideur du ressort
Masse	99,561	g	masse d'un ressort
Fntol	174	N	tolérance (+/-) pour force maximum statique
Fndtol	170	N	tolérance (+/-) pour force maximum dynamique
Detol	0,35	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,02	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AF	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364P Acier inoxydable Ø 5,5 x 22,5 x 55,5 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364P Acier inoxydable Ø 5,5 x 22,5 x 55,5 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364P Acier inoxydable Ø 5,5 x 22,5 x 55,5 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364P Acier inoxydable Ø 5,5 x 22,5 x 55,5 mm

calcul du chemin de force Ressort de compression VD-364P

Formulaire de demande Ressort de compression VD-364P Acier inoxydable Ø 5,5 x 22,5 x 55,5 mm

Formulaire de demande Ressort de compression VD-364P

Ressorts de compression similaires pour Ressort de compression VD-364P Acier inoxydable Ø 5,5 x 22,5 x 55,5 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364P	1.4310	5,5	28	55,5	1337,561	45,03	10,47	5,5	127,805	100,0 \| 100,0 \| 100,0 \| 100,0
D-364P	EN 10270-1	5,5	28	55,5	1557,304	45,03	10,47	5,5	148,802	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-288Z-42	27	55,1	9,322	1.4310	273,742	25,73	29,37	39,6 \| 83,4 \| 28,1 \| 7,3
VD-299A	28,2	50,8	10,676	1.4310	250,134	27,37	23,43	41,0 \| 83,0 \| 31,7 \| 8,4
VD-300	28,2	63,5	10,676	1.4310	385,725	27,37	36,13	39,6 \| 81,6 \| 28,9 \| 8,4
VD-313J-02	31,6	53,9	12,173	1.4310	281,47	30,78	23,12	42,1 \| 83,7 \| 33,2 \| 9,5
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	42,8 \| 78,0 \| 37,3 \| 13,1
VD-313J-07	28,6	56	17,102	1.4310	437,589	30,41	25,59	45,9 \| 87,5 \| 36,8 \| 13,4
VD-308A-01	22	56	18,411	1.4310	404,254	34,04	21,96	44,0 \| 78,6 \| 39,0 \| 14,4
VD-313L-02	25	57	21,423	1.4310	444,403	36,26	20,74	47,6 \| 84,0 \| 41,9 \| 16,8
VD-331	29	60,5	26,065	1.4310	704,052	33,49	27,01	51,0 \| 87,0 \| 45,7 \| 20,4
VD-313L	25	48,2	27,266	1.4310	495,429	30,03	18,17	49,7 \| 80,5 \| 47,3 \| 21,3
VD-339P	32	60,4	31,369	1.4310	714,848	37,61	22,79	53,8 \| 87,1 \| 49,7 \| 24,6
VD-361	30	60	63,636	1.4310	1191,193	41,28	18,72	71,5 \| 92,2 \| 72,5 \| 49,8
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	67,9 \| 91,4 \| 62,4 \| 49,8
VD-365RA	28	66	102,083	1.4310	775,017	58,41	7,59	79,7 \| 94,1 \| 65,2 \| 79,9
VD-364P	28	55,5	127,805	1.4310	1337,561	45,03	10,47	100,0 \| 100,0 \| 100,0 \| 100,0

Nombre de ressorts métalliques similaires: 14

Numéro de tarif douanier: 73202081; Ressort de compression VD-364P

Pays d'origine: DE, German; Ressort de compression VD-364P
