Ressort de compression VD-308A-01 Acier inoxydable Ø 3,2 x 18,8 x 56 mm

Prix échelonnés - Ressort de compression VD-308A-01

Quantité	Prix unitaire [EUR]
1	6,0600 EUR
2	4,2700 EUR
3	4,0700 EUR
7	3,2700 EUR
17	1,9600 EUR
37	1,5300 EUR
75	1,4100 EUR
125	1,1143 EUR
175	1,0455 EUR
250	0,9455 EUR
350	0,8716 EUR
450	0,8148 EUR

Ressort de compression Acheter

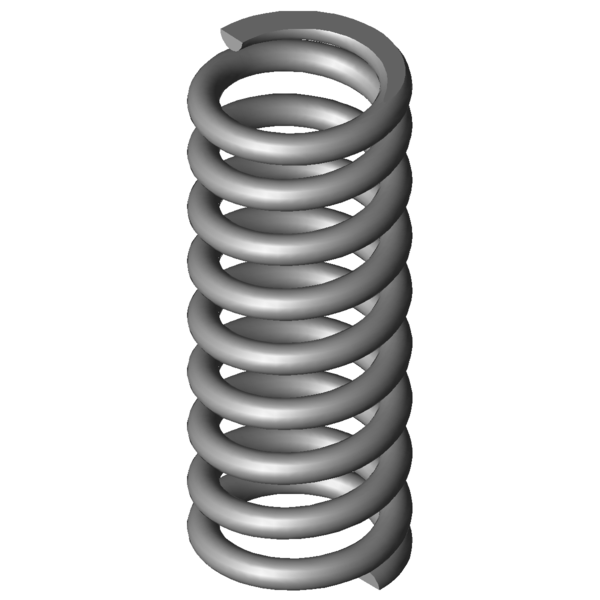

Image du produit Ressort de compression VD-308A-01

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-308A-01

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	3,2	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	18,8	mm	diamètre d'enroulement moyen
De	22	mm	diamètre extérieur d'enroulement
Dd	14,8	mm	diamètre maximal du mandrin
Dh	22,9	mm	diamètre minimum de la douille
L0	56	mm	longueur libre
Lk		mm	longueur de flambage
Fn	404,254	N	force maximum en cas de charge statique
Ln	34,04	mm	longueur minimum en cas de charge statique
sn	21,96	mm	flexion maximum en cas de charge statique
Fndyn	370,794	N	force maximum pour charge dynamique
Lndyn	35,86	mm	longueur minimum pour utilisation dynamique
shdyn	7,15	mm	course maximum en cas d'utilisation dynamique
S	7,04	mm	pas, écart de milieu du fil à milieu du fil
n	7,5	nombre	de spires utiles
nt		nombre	total de spires
R	18,411	N/mm	raideur du ressort
Masse	35,6699	g	masse d'un ressort
Fntol	32,97	N	tolérance (+/-) pour force maximum statique
Fndtol	32,38	N	tolérance (+/-) pour force maximum dynamique
Detol	0,35	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,21	mm	tolérance (+/-) pour longueur libre
Groupe de prix	Q	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-308A-01 Acier inoxydable Ø 3,2 x 18,8 x 56 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-308A-01 Acier inoxydable Ø 3,2 x 18,8 x 56 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-308A-01 Acier inoxydable Ø 3,2 x 18,8 x 56 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-308A-01 Acier inoxydable Ø 3,2 x 18,8 x 56 mm

calcul du chemin de force Ressort de compression VD-308A-01

Formulaire de demande Ressort de compression VD-308A-01 Acier inoxydable Ø 3,2 x 18,8 x 56 mm

Formulaire de demande Ressort de compression VD-308A-01

Ressorts de compression similaires pour Ressort de compression VD-308A-01 Acier inoxydable Ø 3,2 x 18,8 x 56 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-308A-01	1.4310	3,2	22	56	404,254	34,04	21,96	7,5	18,411	100,0 \| 100,0 \| 100,0 \| 100,0
D-308A-01	EN 10270-1	3,2	22	56	470,668	34,04	21,96	7,5	21,435	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-239A-14	23,5	58	2,561	1.4310	102,321	18,05	39,95	46,1 \| 84,2 \| 40,1 \| 13,9
VD-247C	20,5	62	2,601	1.4310	96,556	24,88	37,12	45,9 \| 82,0 \| 41,5 \| 14,1
VD-232L	20	51,5	2,77	1.4310	98,322	16,01	35,49	46,0 \| 79,7 \| 43,1 \| 15,0
VD-240A	22	55,4	3,182	1.4310	119,795	17,75	37,65	49,5 \| 87,1 \| 44,0 \| 17,3
VD-241	22	62	3,182	1.4310	134,591	19,7	42,3	48,1 \| 84,3 \| 42,6 \| 17,3
VD-263K	24	59,1	3,597	1.4310	142,478	19,49	39,61	50,0 \| 85,1 \| 45,3 \| 19,5
VD-249A	18	56	4,021	1.4310	127,341	24,33	31,67	51,2 \| 81,4 \| 50,4 \| 21,8
VD-275A	22,5	60	5,026	1.4310	148,707	30,42	29,59	57,5 \| 89,7 \| 55,5 \| 27,3
VD-263M-01	19	57	5,086	1.4310	154,577	26,61	30,39	55,8 \| 84,5 \| 55,2 \| 27,6
VD-263VC	20	60,9	5,195	1.4310	171,736	27,84	33,06	55,9 \| 84,9 \| 54,5 \| 28,2
VD-273A-04	24	52	6,253	1.4310	189,779	21,65	30,35	60,4 \| 87,5 \| 59,7 \| 34,0
VD-275	22,5	54	7,768	1.4310	252,891	21,45	32,56	66,0 \| 90,8 \| 65,0 \| 42,2
VD-305A	23,2	61	13,493	1.4310	311,496	37,91	23,09	85,0 \| 95,5 \| 86,1 \| 73,3
VD-288Z-52	21	60,5	14,297	1.4310	358,478	35,43	25,07	86,6 \| 93,9 \| 88,1 \| 77,7
VD-308A-01	22	56	18,411	1.4310	404,254	34,04	21,96	100,0 \| 100,0 \| 100,0 \| 100,0
VD-305	23,2	49,5	20,852	1.4310	473,531	26,79	22,71	91,2 \| 94,4 \| 91,0 \| 88,3
VD-313L-02	25	57	21,423	1.4310	444,403	36,26	20,74	90,1 \| 91,7 \| 92,7 \| 85,9
VD-310A	19,2	54	23,579	1.4310	306,998	40,98	13,02	80,1 \| 94,6 \| 67,6 \| 78,1
VD-311	19,2	59	26,353	1.4310	570,805	37,34	21,66	82,9 \| 94,1 \| 84,7 \| 69,9
VD-313N-10	22,5	60	29,025	1.4310	638,076	38,02	21,98	79,5 \| 93,3 \| 81,6 \| 63,4
VD-339A-01	21,5	50	64,301	1.4310	813,639	37,35	12,65	57,1 \| 89,0 \| 53,6 \| 28,6
VD-339T-10	22	50	121,725	1.4310	1491,136	37,75	12,25	47,8 \| 86,8 \| 41,4 \| 15,1

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-308A-01

Pays d'origine: DE, German; Ressort de compression VD-308A-01

Image du produit - Ressorts de compression VD-308A-01

QR-Code: Ressort de compression VD-308A-01

QR-Code - Ressorts de compression - VD-308A-01 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-308a-01.html
