Ressort de compression VD-364L Acier inoxydable Ø 5,5 x 32,5 x 70 mm

Prix échelonnés - Ressort de compression VD-364L

Quantité	Prix unitaire [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Ressort de compression Acheter

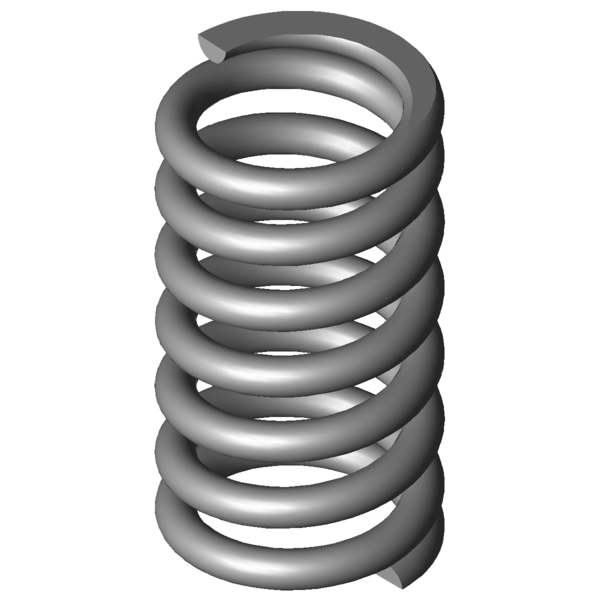

Image du produit Ressort de compression VD-364L

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364L

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	32,5	mm	diamètre d'enroulement moyen
De	38	mm	diamètre extérieur d'enroulement
Dd	26	mm	diamètre maximal du mandrin
Dh	39,3	mm	diamètre minimum de la douille
L0	70	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1023,751	N	force maximum en cas de charge statique
Ln	45,86	mm	longueur minimum en cas de charge statique
sn	24,14	mm	flexion maximum en cas de charge statique
Fndyn	925,763	N	force maximum pour charge dynamique
Lndyn	48,17	mm	longueur minimum pour utilisation dynamique
shdyn	7,83	mm	course maximum en cas d'utilisation dynamique
S	11,727	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	42,408	N/mm	raideur du ressort
Masse	143,8104	g	masse d'un ressort
Fntol	86,7	N	tolérance (+/-) pour force maximum statique
Fndtol	85	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,4	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AK	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364L Acier inoxydable Ø 5,5 x 32,5 x 70 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364L Acier inoxydable Ø 5,5 x 32,5 x 70 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364L Acier inoxydable Ø 5,5 x 32,5 x 70 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364L Acier inoxydable Ø 5,5 x 32,5 x 70 mm

calcul du chemin de force Ressort de compression VD-364L

Formulaire de demande Ressort de compression VD-364L Acier inoxydable Ø 5,5 x 32,5 x 70 mm

Formulaire de demande Ressort de compression VD-364L

Ressorts de compression similaires pour Ressort de compression VD-364L Acier inoxydable Ø 5,5 x 32,5 x 70 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364L	1.4310	5,5	38	70	1023,751	45,86	24,14	5,5	42,408	100,0 \| 100,0 \| 100,0 \| 100,0
D-364L	EN 10270-1	5,5	38	70	1191,939	45,86	24,14	5,5	49,375	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-288Z-11	37	57,4	5,152	1.4310	194,89	19,57	37,83	43,8 \| 78,0 \| 41,4 \| 12,1
VD-298C	33	64	6,304	1.4310	226,622	28,05	35,95	46,1 \| 78,8 \| 44,6 \| 14,9
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	50,3 \| 82,9 \| 47,6 \| 20,5
VD-313J-04	31,6	72,2	8,927	1.4310	293,237	39,35	32,85	51,3 \| 81,9 \| 51,1 \| 21,0
VD-319	44	71	10	1.4310	455	25,5	45,5	52,7 \| 85,9 \| 48,7 \| 23,6
VD-329B	35	76	10,741	1.4310	372,487	41,32	34,68	54,7 \| 85,6 \| 53,0 \| 25,3
VD-325A	36	61	12,429	1.4310	331,705	34,31	26,69	58,5 \| 84,9 \| 61,4 \| 29,3
VD-326	36	79,5	12,429	1.4310	561,641	34,31	45,19	56,2 \| 85,2 \| 54,1 \| 29,3
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	58,7 \| 88,1 \| 56,5 \| 31,6
VD-329B-01	30	70	19,607	1.4310	622,571	38,25	31,75	66,2 \| 83,9 \| 68,4 \| 46,2
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	83,6 \| 93,9 \| 85,5 \| 71,6
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	79,7 \| 92,8 \| 74,8 \| 71,6
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	89,9 \| 96,8 \| 86,6 \| 86,3
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	90,7 \| 92,5 \| 91,5 \| 88,1
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	84,0 \| 94,8 \| 74,8 \| 82,3
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	85,3 \| 95,4 \| 86,7 \| 73,9
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	81,5 \| 94,6 \| 83,3 \| 66,6
VD-364R-48	33,6	66	71,273	1.4310	1408,705	46,24	19,77	76,8 \| 93,6 \| 77,3 \| 59,5
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	75,1 \| 93,3 \| 76,7 \| 55,4
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	68,0 \| 90,5 \| 68,9 \| 44,6
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	59,4 \| 90,3 \| 57,5 \| 30,4
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	53,5 \| 83,8 \| 51,2 \| 25,6
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	52,3 \| 88,4 \| 46,8 \| 21,9

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-364L

Pays d'origine: DE, German; Ressort de compression VD-364L
