Ressort de compression VD-404A Acier inoxydable Ø 8 x 50 x 68 mm

Prix échelonnés - Ressort de compression VD-404A

Quantité	Prix unitaire [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Ressort de compression Acheter

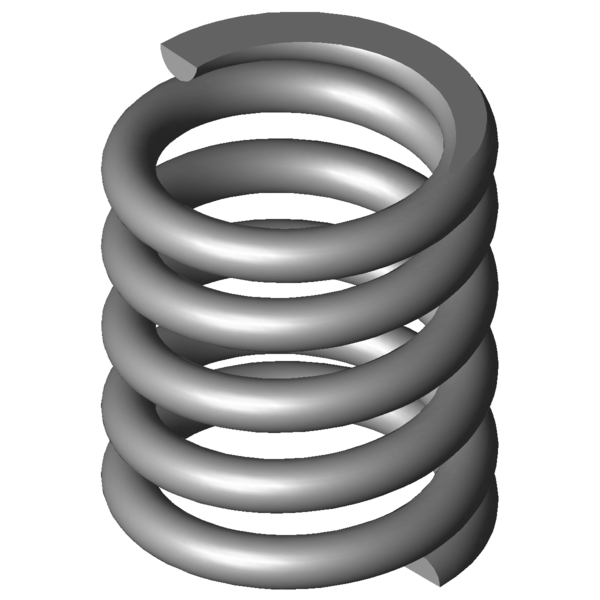

Image du produit Ressort de compression VD-404A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-404A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	58	mm	diamètre extérieur d'enroulement
Dd	40,8	mm	diamètre maximal du mandrin
Dh	59,5	mm	diamètre minimum de la douille
L0	68	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1602,304	N	force maximum en cas de charge statique
Ln	48,44	mm	longueur minimum en cas de charge statique
sn	19,56	mm	flexion maximum en cas de charge statique
Fndyn	1420,493	N	force maximum pour charge dynamique
Lndyn	50,66	mm	longueur minimum pour utilisation dynamique
shdyn	8,76	mm	course maximum en cas d'utilisation dynamique
S	17,143	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	81,92	N/mm	raideur du ressort
Masse	343,2676	g	masse d'un ressort
Fntol	160	N	tolérance (+/-) pour force maximum statique
Fndtol	157	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,39	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AL	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-404A Acier inoxydable Ø 8 x 50 x 68 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-404A Acier inoxydable Ø 8 x 50 x 68 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-404A Acier inoxydable Ø 8 x 50 x 68 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-404A Acier inoxydable Ø 8 x 50 x 68 mm

calcul du chemin de force Ressort de compression VD-404A

Formulaire de demande Ressort de compression VD-404A Acier inoxydable Ø 8 x 50 x 68 mm

Formulaire de demande Ressort de compression VD-404A

Ressorts de compression similaires pour Ressort de compression VD-404A Acier inoxydable Ø 8 x 50 x 68 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-404A	1.4310	8	58	68	1602,304	48,44	19,56	3,5	81,92	100,0 \| 100,0 \| 100,0 \| 100,0
D-404A	EN 10270-1	8	58	68	1865,54	48,44	19,56	3,5	95,378	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	48,6 \| 81,8 \| 48,7 \| 15,3
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	45,8 \| 81,9 \| 40,3 \| 15,3
VD-364E-08	70	65	13,262	1.4310	501,29	27,2	37,8	46,7 \| 82,4 \| 41,5 \| 16,2
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	44,3 \| 80,8 \| 23,9 \| 16,8
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	46,9 \| 81,7 \| 41,6 \| 17,3
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	52,6 \| 87,6 \| 48,6 \| 21,7
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	54,2 \| 78,1 \| 54,8 \| 29,8
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	58,1 \| 81,1 \| 59,6 \| 33,7
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	59,5 \| 81,4 \| 60,7 \| 36,4
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	63,6 \| 87,1 \| 65,3 \| 38,5
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	63,2 \| 86,9 \| 64,2 \| 38,5
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	59,4 \| 83,8 \| 55,2 \| 39,3
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	63,8 \| 86,2 \| 57,4 \| 47,8
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	92,2 \| 88,4 \| 96,0 \| 92,2
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	100,0 \| 100,0 \| 100,0 \| 100,0
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	88,9 \| 91,7 \| 78,1 \| 96,9
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	89,2 \| 88,9 \| 86,0 \| 92,5
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	81,5 \| 89,6 \| 76,1 \| 78,6
VD-409AA	56	50	129,63	1.4310	1415,556	39,08	10,92	75,1 \| 90,0 \| 72,1 \| 63,2
VD-410	48	65	160	1.4310	2744	47,85	17,15	72,3 \| 92,8 \| 73,0 \| 51,2
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	62,5 \| 89,1 \| 63,3 \| 35,1
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	44,0 \| 85,9 \| 35,0 \| 10,9

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-404A

Pays d'origine: DE, German; Ressort de compression VD-404A
