Ressort de compression VD-364F Acier inoxydable Ø 5,5 x 54,5 x 85,4 mm

Prix échelonnés - Ressort de compression VD-364F

Quantité	Prix unitaire [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Ressort de compression Acheter

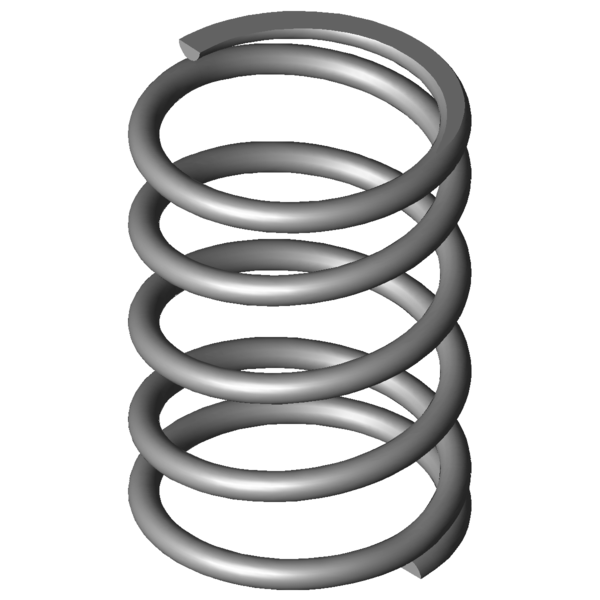

Image du produit Ressort de compression VD-364F

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364F

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	54,5	mm	diamètre d'enroulement moyen
De	60	mm	diamètre extérieur d'enroulement
Dd	47,5	mm	diamètre maximal du mandrin
Dh	62,2	mm	diamètre minimum de la douille
L0	85,4	mm	longueur libre
Lk		mm	longueur de flambage
Fn	712,104	N	force maximum en cas de charge statique
Ln	35,01	mm	longueur minimum en cas de charge statique
sn	50,39	mm	flexion maximum en cas de charge statique
Fndyn	678,474	N	force maximum pour charge dynamique
Lndyn	37,39	mm	longueur minimum pour utilisation dynamique
shdyn	12,14	mm	course maximum en cas d'utilisation dynamique
S	22,829	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	14,132	N/mm	raideur du ressort
Masse	176,8499	g	masse d'un ressort
Fntol	48,65	N	tolérance (+/-) pour force maximum statique
Fndtol	48,07	N	tolérance (+/-) pour force maximum dynamique
Detol	1	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,2	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AF	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364F Acier inoxydable Ø 5,5 x 54,5 x 85,4 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364F Acier inoxydable Ø 5,5 x 54,5 x 85,4 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364F Acier inoxydable Ø 5,5 x 54,5 x 85,4 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364F Acier inoxydable Ø 5,5 x 54,5 x 85,4 mm

calcul du chemin de force Ressort de compression VD-364F

Formulaire de demande Ressort de compression VD-364F Acier inoxydable Ø 5,5 x 54,5 x 85,4 mm

Formulaire de demande Ressort de compression VD-364F

Ressorts de compression similaires pour Ressort de compression VD-364F Acier inoxydable Ø 5,5 x 54,5 x 85,4 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364F	1.4310	5,5	60	85,4	712,104	35,01	50,39	3,5	14,132	100,0 \| 100,0 \| 100,0 \| 100,0
D-364F	EN 10270-1	5,5	60	85,4	829,093	35,01	50,39	3,5	16,454	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	41,5 \| 73,4 \| 42,5 \| 8,4
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	47,0 \| 77,2 \| 48,1 \| 15,7
VD-339J-10	68	91	4,004	1.4310	240,109	31,03	59,97	58,4 \| 88,0 \| 58,9 \| 28,3
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	57,4 \| 79,7 \| 62,8 \| 29,7
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	61,6 \| 85,9 \| 62,6 \| 36,2
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	60,0 \| 83,0 \| 60,8 \| 36,2
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	63,4 \| 94,1 \| 52,7 \| 43,4
VD-339J-21	58	78	6,695	1.4310	323,352	29,7	48,3	69,3 \| 89,9 \| 70,6 \| 47,4
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	74,0 \| 89,3 \| 76,4 \| 56,3
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	76,7 \| 91,9 \| 78,0 \| 60,3
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	72,0 \| 88,0 \| 67,4 \| 60,7
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	64,8 \| 93,7 \| 37,4 \| 63,2
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	80,0 \| 94,9 \| 78,5 \| 66,5
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	92,2 \| 94,0 \| 94,0 \| 88,4
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	87,8 \| 94,5 \| 89,4 \| 79,6
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	83,9 \| 90,9 \| 86,4 \| 74,5
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	84,9 \| 96,5 \| 85,6 \| 72,6
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	81,7 \| 90,7 \| 84,1 \| 70,5
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	68,2 \| 91,6 \| 68,3 \| 44,9
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	61,3 \| 86,5 \| 61,4 \| 36,1
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	56,6 \| 86,0 \| 54,6 \| 29,4
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	54,7 \| 84,2 \| 52,8 \| 27,1
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	48,1 \| 84,4 \| 42,7 \| 17,3
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	46,9 \| 81,7 \| 41,6 \| 17,3
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	47,6 \| 84,6 \| 41,5 \| 16,7
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	44,5 \| 81,2 \| 38,4 \| 13,9
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	44,7 \| 83,3 \| 37,3 \| 13,6
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	44,5 \| 82,3 \| 37,7 \| 13,6
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	42,0 \| 77,5 \| 37,4 \| 11,1

Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-364F

Pays d'origine: DE, German; Ressort de compression VD-364F
