Ressort de compression VD-364R-31 Acier inoxydable Ø 5,6 x 63,4 x 88 mm

Prix échelonnés - Ressort de compression VD-364R-31

Quantité Prix unitaire [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9700 EUR
175 2,9700 EUR
250 2,9700 EUR
350 2,9700 EUR

Ressort de compression Acheter

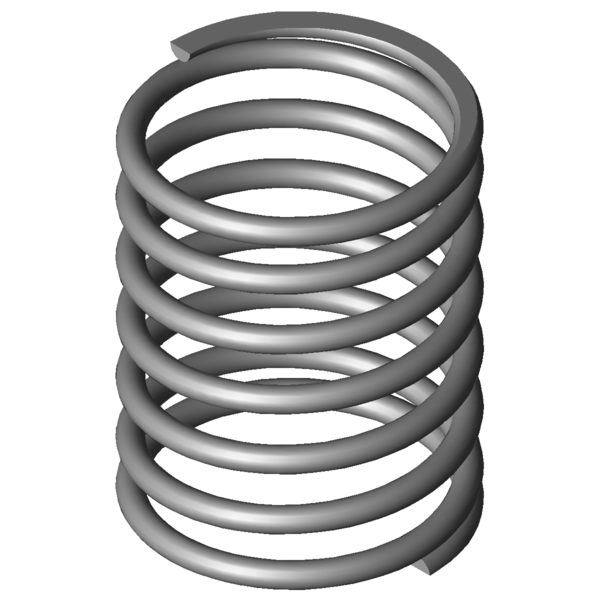

Image du produit Ressort de compression VD-364R-31
Image du produit Ressort de compression VD-364R-31
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-31

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,6 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 63,4 mm diamètre d'enroulement moyen
De 69 mm diamètre extérieur d'enroulement
Dd 56 mm diamètre maximal du mandrin
Dh 71 mm diamètre minimum de la douille
L0 88 mm longueur libre
Lk mm longueur de flambage
Fn 227,149 N force maximum en cas de charge statique
Ln 51 mm longueur minimum en cas de charge statique
sn 37 mm flexion maximum en cas de charge statique
Fndyn 199,532 N force maximum pour charge dynamique
Lndyn 55,5 mm longueur minimum pour utilisation dynamique
shdyn 32,5 mm course maximum en cas d'utilisation dynamique
S 14,982 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 6,139 N/mm raideur du ressort
Masse 290,8351 g masse d'un ressort
Fntol 33,7 N tolérance (+/-) pour force maximum statique
Fndtol 33,64 N tolérance (+/-) pour force maximum dynamique
Detol 1,2 mm tolérance (+/-) du diamètre extérieur
L0tol 4,22 mm tolérance (+/-) pour longueur libre
Groupe de prix #AK - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-31 Acier inoxydable Ø 5,6 x 63,4 x 88 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-31 Acier inoxydable Ø 5,6 x 63,4 x 88 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-31 Acier inoxydable Ø 5,6 x 63,4 x 88 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-31 Acier inoxydable Ø 5,6 x 63,4 x 88 mm

calcul du chemin de force Ressort de compression VD-364R-31

Formulaire de demande Ressort de compression VD-364R-31 Acier inoxydable Ø 5,6 x 63,4 x 88 mm

Formulaire de demande Ressort de compression VD-364R-31

Ressorts de compression similaires pour Ressort de compression VD-364R-31 Acier inoxydable Ø 5,6 x 63,4 x 88 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-31 1.4310 5,6 69 88 227,149 51 37 5,5 6,139 100,0 | 100,0 | 100,0 | 100,0
D-364R-31 EN 10270-1 5,6 69 88 264,467 51 37 5,5 7,148 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-288X-20 48 88 2,222 1.4310 148,681 21,09 66,91 57,0 | 74,4 | 60,4 | 36,2
VD-339J-10 68 91 4,004 1.4310 240,109 31,03 59,97 78,4 | 91,9 | 78,1 | 65,2
VD-313W 54 90 5,12 1.4310 324,192 26,68 63,32 76,7 | 82,5 | 64,2 | 83,4
VD-364R-31 69 88 6,139 1.4310 227,149 51 37 100,0 | 100,0 | 100,0 | 100,0
VD-339J-21 58 78 6,695 1.4310 323,352 29,7 48,3 83,2 | 84,4 | 73,4 | 91,7
VD-364E-10 70 95 8,525 1.4310 501,29 36,2 58,8 74,2 | 96,5 | 54,1 | 72,0
VD-364E-02 80 80 8,606 1.4310 447,088 28,05 51,95 74,7 | 91,8 | 61,0 | 71,3
VD-364R-42 54 92 8,929 1.4310 206,319 68,89 23,11 78,9 | 91,3 | 76,6 | 68,8
VD-364R-60 77 102 9,053 1.4310 565,685 39,51 62,49 69,1 | 89,7 | 49,7 | 67,8
VD-344A-12 60 80 9,391 1.4310 446,563 32,45 47,55 72,9 | 89,1 | 64,3 | 65,4
VD-345 55 85 12,5 1.4310 664,063 31,88 53,13 63,2 | 88,5 | 51,9 | 49,1
VD-364E-08 70 65 13,262 1.4310 501,29 27,2 37,8 69,4 | 90,2 | 71,6 | 46,3
VD-364F 60 85,4 14,132 1.4310 712,104 35,01 50,39 63,4 | 94,1 | 52,7 | 43,4
VD-370 69,3 105 15,75 1.4310 1021,191 40,16 64,84 56,5 | 90,8 | 39,7 | 39,0
VD-369B 78,3 75 16,413 1.4310 722,176 31 44 60,9 | 87,4 | 57,8 | 37,4
VD-364J-02 56 77 17,763 1.4310 752,264 34,65 42,35 60,8 | 89,0 | 58,8 | 34,6
VD-389F 75 102 19,09 1.4310 1099,239 44,42 57,58 53,6 | 86,1 | 42,5 | 32,2
VD-364R-70 61 85 19,474 1.4310 919,177 37,8 47,2 58,6 | 92,8 | 51,6 | 31,5
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 59,7 | 88,0 | 60,4 | 30,6
Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-31

Pays d'origine: DE, German; Ressort de compression VD-364R-31
