Ressort de compression VD-389F Acier inoxydable Ø 7 x 68 x 102 mm

Prix échelonnés - Ressort de compression VD-389F

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

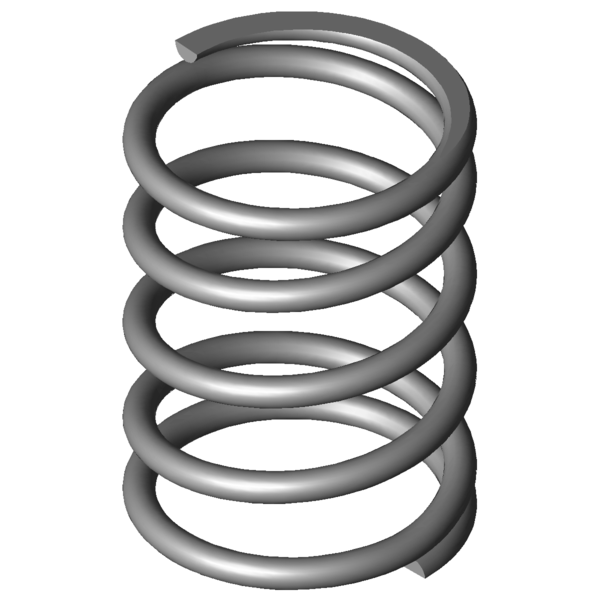

Image du produit Ressort de compression VD-389F

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389F

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	68	mm	diamètre d'enroulement moyen
De	75	mm	diamètre extérieur d'enroulement
Dd	59	mm	diamètre maximal du mandrin
Dh	77,5	mm	diamètre minimum de la douille
L0	102	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1099,239	N	force maximum en cas de charge statique
Ln	44,42	mm	longueur minimum en cas de charge statique
sn	57,58	mm	flexion maximum en cas de charge statique
Fndyn	1042,695	N	force maximum pour charge dynamique
Lndyn	47,38	mm	longueur minimum pour utilisation dynamique
shdyn	16,01	mm	course maximum en cas d'utilisation dynamique
S	27,143	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	19,09	N/mm	raideur du ressort
Masse	357,4274	g	masse d'un ressort
Fntol	74,6	N	tolérance (+/-) pour force maximum statique
Fndtol	73,6	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,5	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389F Acier inoxydable Ø 7 x 68 x 102 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389F Acier inoxydable Ø 7 x 68 x 102 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389F Acier inoxydable Ø 7 x 68 x 102 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389F Acier inoxydable Ø 7 x 68 x 102 mm

calcul du chemin de force Ressort de compression VD-389F

Formulaire de demande Ressort de compression VD-389F Acier inoxydable Ø 7 x 68 x 102 mm

Formulaire de demande Ressort de compression VD-389F

Ressorts de compression similaires pour Ressort de compression VD-389F Acier inoxydable Ø 7 x 68 x 102 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389F	1.4310	7	75	102	1099,239	44,42	57,58	3,5	19,09	100,0 \| 100,0 \| 100,0 \| 100,0
D-389F	EN 10270-1	7	75	102	1279,828	44,42	57,58	3,5	22,226	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	58,7 \| 87,4 \| 60,0 \| 28,6
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	56,8 \| 85,8 \| 55,7 \| 29,0
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	53,6 \| 86,1 \| 42,5 \| 32,2
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	57,7 \| 82,4 \| 57,9 \| 32,7
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	67,2 \| 92,3 \| 69,1 \| 40,3
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	63,7 \| 80,9 \| 68,4 \| 41,7
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	68,3 \| 88,3 \| 71,8 \| 44,7
VD-364E-02	80	80	8,606	1.4310	447,088	28,05	51,95	64,7 \| 83,6 \| 65,4 \| 45,1
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	71,2 \| 94,4 \| 71,8 \| 47,4
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	74,3 \| 92,8 \| 74,9 \| 55,3
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	74,6 \| 91,0 \| 75,9 \| 57,0
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	77,0 \| 80,8 \| 76,1 \| 74,0
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	88,8 \| 93,2 \| 90,9 \| 82,5
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	81,2 \| 86,4 \| 71,1 \| 86,0
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	88,1 \| 83,5 \| 82,8 \| 98,0
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	84,1 \| 85,7 \| 71,2 \| 95,2
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	83,3 \| 92,1 \| 85,2 \| 72,5
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	69,1 \| 91,8 \| 69,0 \| 46,6
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	62,4 \| 80,7 \| 67,3 \| 39,1
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	61,5 \| 87,0 \| 60,9 \| 36,6
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	61,4 \| 85,9 \| 61,9 \| 36,6
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	57,4 \| 81,0 \| 61,3 \| 30,0
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	55,9 \| 84,6 \| 54,3 \| 28,8
VD-430	73	96	99,981	1.4310	3540,962	60,58	35,42	50,8 \| 87,2 \| 46,3 \| 19,1
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	47,6 \| 81,0 \| 43,3 \| 18,4
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	45,2 \| 80,9 \| 39,6 \| 15,0

Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-389F

Pays d'origine: DE, German; Ressort de compression VD-389F
