Ressort de compression VD-399A Acier inoxydable Ø 8 x 73 x 98 mm

Prix échelonnés - Ressort de compression VD-399A

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

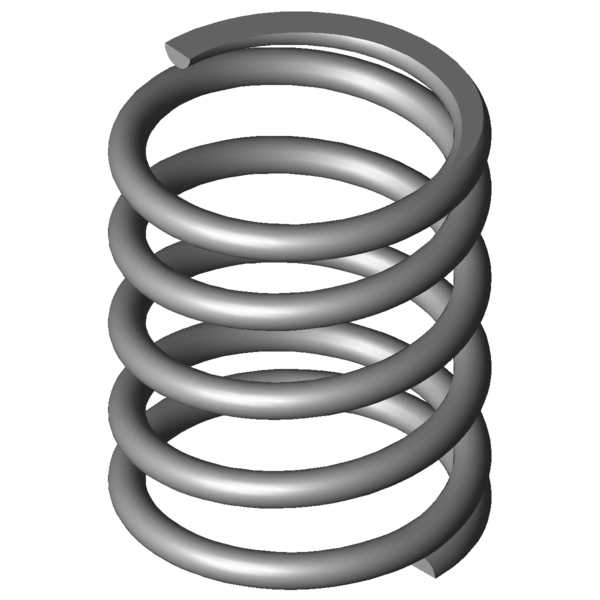

Image du produit Ressort de compression VD-399A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-399A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	73	mm	diamètre d'enroulement moyen
De	81	mm	diamètre extérieur d'enroulement
Dd	63,2	mm	diamètre maximal du mandrin
Dh	83,4	mm	diamètre minimum de la douille
L0	98	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1255,67	N	force maximum en cas de charge statique
Ln	50,3	mm	longueur minimum en cas de charge statique
sn	47,7	mm	flexion maximum en cas de charge statique
Fndyn	1172,679	N	force maximum pour charge dynamique
Lndyn	53,45	mm	longueur minimum pour utilisation dynamique
shdyn	17,63	mm	course maximum en cas d'utilisation dynamique
S	25,714	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	26,323	N/mm	raideur du ressort
Masse	501,1708	g	masse d'un ressort
Fntol	95,8	N	tolérance (+/-) pour force maximum statique
Fndtol	94,3	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,41	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-399A Acier inoxydable Ø 8 x 73 x 98 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-399A Acier inoxydable Ø 8 x 73 x 98 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-399A Acier inoxydable Ø 8 x 73 x 98 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-399A Acier inoxydable Ø 8 x 73 x 98 mm

calcul du chemin de force Ressort de compression VD-399A

Formulaire de demande Ressort de compression VD-399A Acier inoxydable Ø 8 x 73 x 98 mm

Formulaire de demande Ressort de compression VD-399A

Ressorts de compression similaires pour Ressort de compression VD-399A Acier inoxydable Ø 8 x 73 x 98 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-399A	1.4310	8	81	98	1255,67	50,3	47,7	3,5	26,323	100,0 \| 100,0 \| 100,0 \| 100,0
D-399A	EN 10270-1	8	81	98	1461,959	50,3	47,7	3,5	30,647	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	55,6 \| 76,1 \| 60,5 \| 30,2
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	59,0 \| 84,0 \| 60,5 \| 32,4
VD-364E-02	80	80	8,606	1.4310	447,088	28,05	51,95	59,8 \| 83,0 \| 63,7 \| 32,7
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	47,7 \| 76,8 \| 32,4 \| 33,9
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	61,3 \| 88,7 \| 60,7 \| 34,4
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	63,9 \| 88,2 \| 63,6 \| 40,1
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	64,6 \| 87,9 \| 64,5 \| 41,4
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	68,7 \| 76,7 \| 75,7 \| 53,7
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	74,4 \| 85,9 \| 77,4 \| 59,8
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	73,7 \| 84,0 \| 74,9 \| 62,3
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	83,3 \| 92,1 \| 85,2 \| 72,5
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	79,7 \| 79,0 \| 86,1 \| 74,0
VD-395	88	125	20	1.4310	1480	51	74	80,3 \| 90,1 \| 74,7 \| 76,0
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	77,1 \| 81,4 \| 73,9 \| 76,2
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	100,0 \| 100,0 \| 100,0 \| 100,0
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	80,2 \| 94,9 \| 81,4 \| 64,3
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	69,4 \| 85,1 \| 69,1 \| 53,9
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	70,8 \| 90,5 \| 71,3 \| 50,5
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	70,2 \| 86,9 \| 73,1 \| 50,5
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	62,9 \| 85,0 \| 64,0 \| 39,7
VD-430	73	96	99,981	1.4310	3540,962	60,58	35,42	56,9 \| 89,4 \| 54,9 \| 26,3
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	53,3 \| 84,0 \| 50,6 \| 25,4
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	49,5 \| 81,1 \| 46,7 \| 20,7

Nombre de ressorts métalliques similaires: 22

Numéro de tarif douanier: 73202081; Ressort de compression VD-399A

Pays d'origine: DE, German; Ressort de compression VD-399A
