Ressort de compression VD-425 Acier inoxydable Ø 10 x 80 x 115 mm

Prix échelonnés - Ressort de compression VD-425

Quantité Prix unitaire [EUR]
1 17,2900 EUR
2 13,7700 EUR
3 10,0900 EUR
7 8,3300 EUR
17 7,1500 EUR
37 6,1700 EUR
75 6,0800 EUR
125 6,0800 EUR
175 6,0800 EUR
250 6,0800 EUR
350 6,0800 EUR

Ressort de compression Acheter

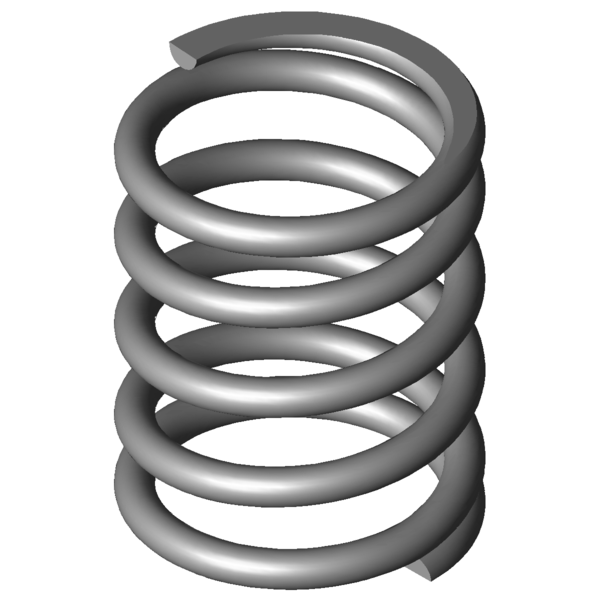

Image du produit Ressort de compression VD-425
Image du produit Ressort de compression VD-425
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-425

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 10 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 80 mm diamètre d'enroulement moyen
De 90 mm diamètre extérieur d'enroulement
Dd 68 mm diamètre maximal du mandrin
Dh 93 mm diamètre minimum de la douille
L0 115 mm longueur libre
Lk mm longueur de flambage
Fn 2594,727 N force maximum en cas de charge statique
Ln 61,86 mm longueur minimum en cas de charge statique
sn 53,14 mm flexion maximum en cas de charge statique
Fndyn 2427,246 N force maximum pour charge dynamique
Lndyn 65,29 mm longueur minimum pour utilisation dynamique
shdyn 8,5 mm course maximum en cas d'utilisation dynamique
S 30 mm pas, écart de milieu du fil à milieu du fil
n 3,5 nombre de spires utiles
nt nombre total de spires
R 48,828 N/mm raideur du ressort
Masse 858,1691 g masse d'un ressort
Fntol 172 N tolérance (+/-) pour force maximum statique
Fndtol 169 N tolérance (+/-) pour force maximum dynamique
Detol 1 mm tolérance (+/-) du diamètre extérieur
L0tol 2,23 mm tolérance (+/-) pour longueur libre
Groupe de prix #AU - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-425 Acier inoxydable Ø 10 x 80 x 115 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-425 Acier inoxydable Ø 10 x 80 x 115 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-425 Acier inoxydable Ø 10 x 80 x 115 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-425 Acier inoxydable Ø 10 x 80 x 115 mm

calcul du chemin de force Ressort de compression VD-425

Formulaire de demande Ressort de compression VD-425 Acier inoxydable Ø 10 x 80 x 115 mm

Formulaire de demande Ressort de compression VD-425

Ressorts de compression similaires pour Ressort de compression VD-425 Acier inoxydable Ø 10 x 80 x 115 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-425 1.4310 10 90 115 2594,727 61,86 53,14 3,5 48,828 100,0 | 100,0 | 100,0 | 100,0
D-425 EN 10270-1 10 90 115 3021,003 61,86 53,14 3,5 56,85 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-60 77 102 9,053 1.4310 565,685 39,51 62,49 50,0 | 78,1 | 53,4 | 18,5
VD-369C 78,3 110 10,551 1.4310 725,927 41,2 68,8 52,0 | 81,9 | 52,6 | 21,6
VD-389E-20 89 115 10,887 1.4310 750,628 46,05 68,95 55,0 | 89,6 | 53,0 | 22,3
VD-364J-03 56 117 11,304 1.4310 778,262 48,15 68,85 50,4 | 83,0 | 46,6 | 21,7
VD-364R-71 61 120 12,393 1.4310 836,5 52,5 67,5 51,8 | 74,5 | 55,5 | 25,4
VD-394A 98 125 14,047 1.4310 1023,298 52,15 72,85 57,6 | 87,9 | 56,2 | 28,8
VD-370 69,3 105 15,75 1.4310 1021,191 40,16 64,84 56,7 | 77,1 | 60,7 | 32,3
VD-399B 81 147 16,751 1.4310 1291,565 69,9 77,1 58,8 | 82,7 | 59,4 | 34,3
VD-389F 75 102 19,09 1.4310 1099,239 44,42 57,58 62,4 | 80,7 | 67,3 | 39,1
VD-395 88 125 20 1.4310 1480 51 74 65,1 | 89,9 | 64,4 | 41,0
VD-376 56,3 115 20,049 1.4310 1223,227 53,99 61,01 62,9 | 87,0 | 63,2 | 38,5
VD-414E 100 134 21,766 1.4310 1665,549 57,48 76,52 78,1 | 89,0 | 81,8 | 63,6
VD-399A 81 98 26,323 1.4310 1255,67 50,3 47,7 69,4 | 85,1 | 69,1 | 53,9
VD-400 71 95 40,952 1.4310 1867,234 49,4 45,6 81,1 | 80,5 | 78,9 | 83,9
VD-425 90 115 48,828 1.4310 2594,727 61,86 53,14 100,0 | 100,0 | 100,0 | 100,0
VD-431 73 135 63,624 1.4310 3259,197 83,77 51,23 84,5 | 88,8 | 88,0 | 76,8
VD-414K 63 111 66,288 1.4310 2378,21 75,12 35,88 81,9 | 89,7 | 77,2 | 78,7
VD-430 73 96 99,981 1.4310 3540,962 60,58 35,42 69,0 | 88,2 | 70,0 | 48,8
VD-436 60 110 127,273 1.4310 3492,045 82,56 27,44 65,6 | 88,6 | 67,4 | 41,0
Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-425

Pays d'origine: DE, German; Ressort de compression VD-425

Image du produit - Ressorts de compression VD-425

Image du produit - Ressorts de compression VD-425

QR-Code: Ressort de compression VD-425

QR-Code - Ressorts de compression - VD-425 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-425.html
