Ressort de compression VD-364R-71 Acier inoxydable Ø 6 x 55 x 120 mm

Prix échelonnés - Ressort de compression VD-364R-71

Quantité Prix unitaire [EUR]
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 3,8200 EUR
37 3,3100 EUR
75 3,2400 EUR
125 3,2400 EUR
175 3,2400 EUR
250 3,2400 EUR
350 3,2400 EUR

Ressort de compression Acheter

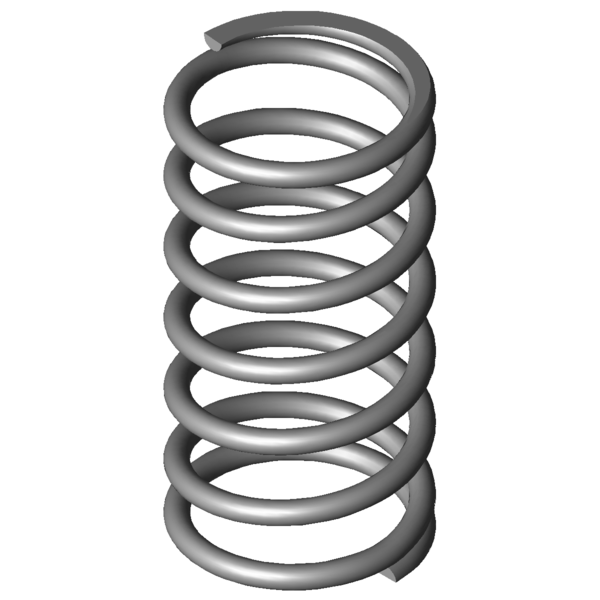

Image du produit Ressort de compression VD-364R-71
Image du produit Ressort de compression VD-364R-71
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-71

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 55 mm diamètre d'enroulement moyen
De 61 mm diamètre extérieur d'enroulement
Dd 47,8 mm diamètre maximal du mandrin
Dh 62,3 mm diamètre minimum de la douille
L0 120 mm longueur libre
Lk mm longueur de flambage
Fn 836,5 N force maximum en cas de charge statique
Ln 52,5 mm longueur minimum en cas de charge statique
sn 67,5 mm flexion maximum en cas de charge statique
Fndyn 784,451 N force maximum pour charge dynamique
Lndyn 56,7 mm longueur minimum pour utilisation dynamique
shdyn 21,6 mm course maximum en cas d'utilisation dynamique
S 20,727 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 12,393 N/mm raideur du ressort
Masse 289,6321 g masse d'un ressort
Fntol 52,15 N tolérance (+/-) pour force maximum statique
Fndtol 61,9 N tolérance (+/-) pour force maximum dynamique
Detol 1 mm tolérance (+/-) du diamètre extérieur
L0tol 3,1 mm tolérance (+/-) pour longueur libre
Groupe de prix #AL - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-71 Acier inoxydable Ø 6 x 55 x 120 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-71 Acier inoxydable Ø 6 x 55 x 120 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-71 Acier inoxydable Ø 6 x 55 x 120 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-71 Acier inoxydable Ø 6 x 55 x 120 mm

calcul du chemin de force Ressort de compression VD-364R-71

Formulaire de demande Ressort de compression VD-364R-71 Acier inoxydable Ø 6 x 55 x 120 mm

Formulaire de demande Ressort de compression VD-364R-71

Ressorts de compression similaires pour Ressort de compression VD-364R-71 Acier inoxydable Ø 6 x 55 x 120 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-71 1.4310 6 61 120 836,5 52,5 67,5 5,5 12,393 100,0 | 100,0 | 100,0 | 100,0
D-364R-71 EN 10270-1 6 61 120 974,502 52,46 67,54 5,5 14,429 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313B 60 122 2,341 1.4310 225,395 25,7 96,3 51,0 | 85,6 | 48,5 | 18,9
VD-313E-11 48 120 2,798 1.4310 235,382 35,89 84,11 52,1 | 79,6 | 54,2 | 22,6
VD-364R-32 69 136 3,973 1.4310 251,418 72,71 63,29 61,3 | 90,0 | 61,9 | 32,1
VD-339J-22 58 120 4,26 1.4310 334,429 41,5 78,5 62,5 | 90,0 | 63,0 | 34,4
VD-339Z-01 75 117 4,555 1.4310 376,298 34,4 82,61 62,5 | 87,4 | 63,3 | 36,8
VD-314 54 99 5,12 1.4310 370,272 26,68 72,32 63,1 | 79,2 | 68,8 | 41,3
VD-344A-14 60 120 5,976 1.4310 446,733 45,25 74,75 71,3 | 93,9 | 71,9 | 48,2
VD-364R-43 54 135 6,072 1.4310 236,535 96,04 38,96 60,7 | 90,2 | 43,0 | 49,0
VD-340 68 120 6,249 1.4310 541,039 33,42 86,58 70,9 | 91,0 | 71,3 | 50,4
VD-339L 50 112 6,926 1.4310 498,506 40,02 71,98 72,0 | 83,4 | 76,7 | 55,9
VD-346 55 130 7,955 1.4310 681,108 44,38 85,63 77,6 | 88,6 | 80,1 | 64,2
VD-345A 55 100 7,955 1.4310 442,472 44,38 55,63 72,5 | 85,6 | 67,7 | 64,2
VD-364G 60 128 8,993 1.4310 712,875 48,73 79,27 84,1 | 94,6 | 85,2 | 72,6
VD-364J-03 56 117 11,304 1.4310 778,262 48,15 68,85 93,5 | 93,7 | 95,5 | 91,2
VD-364R-71 61 120 12,393 1.4310 836,5 52,5 67,5 100,0 | 100,0 | 100,0 | 100,0
VD-376A 56,3 140 12,973 1.4310 822,95 76,56 63,44 94,3 | 91,1 | 96,2 | 95,5
VD-370 69,3 105 15,75 1.4310 1021,191 40,16 64,84 86,0 | 90,3 | 89,0 | 78,7
VD-364R-70 61 85 19,474 1.4310 919,177 37,8 47,2 78,1 | 90,3 | 80,5 | 63,6
VD-376 56,3 115 20,049 1.4310 1223,227 53,99 61,01 78,6 | 94,5 | 79,4 | 61,8
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 76,0 | 88,6 | 77,6 | 61,8
VD-406A 58 147 33,732 1.4310 1761,325 94,78 52,22 61,0 | 83,9 | 62,4 | 36,7
VD-406 58 110 52,131 1.4310 2242,769 66,98 43,02 53,8 | 87,2 | 50,5 | 23,8
VD-405A 58 98 52,131 1.4310 1617,199 66,98 31,02 52,2 | 83,9 | 48,8 | 23,8
VD-414M-02 57 138 64,888 1.4310 2448,094 100,27 37,73 48,8 | 82,4 | 45,0 | 19,1
VD-414K 63 111 66,288 1.4310 2378,21 75,12 35,88 49,4 | 85,3 | 44,2 | 18,7
VD-409B 50 110 74,423 1.4310 2578,764 75,35 34,65 47,1 | 82,9 | 41,9 | 16,7
VD-445 55 140 120,027 1.4310 3549,211 110,43 29,57 40,9 | 78,6 | 33,7 | 10,3
VD-436 60 110 127,273 1.4310 3492,045 82,56 27,44 41,8 | 83,3 | 32,3 | 9,7
Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-71

Pays d'origine: DE, German; Ressort de compression VD-364R-71
