Ressort de compression VD-364R-43 Acier inoxydable Ø 5,6 x 48,4 x 135 mm

Prix échelonnés - Ressort de compression VD-364R-43

Quantité Prix unitaire [EUR]
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 3,8200 EUR
37 3,3100 EUR
75 3,2400 EUR
125 3,2400 EUR
175 3,2400 EUR
250 3,2400 EUR
350 3,2400 EUR

Ressort de compression Acheter

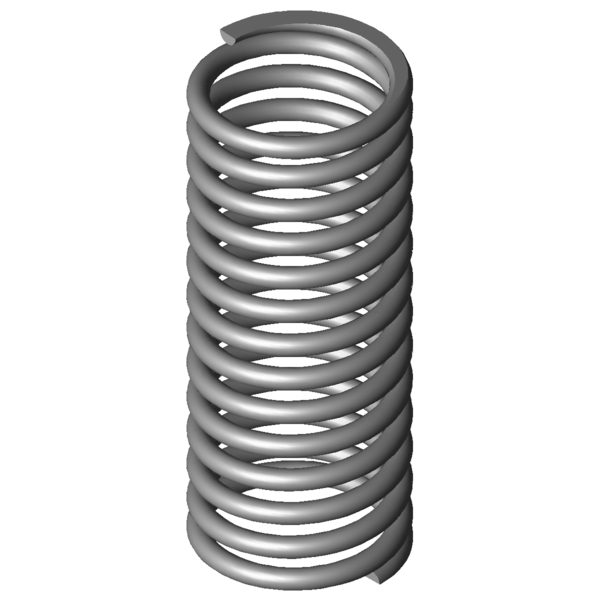

Image du produit Ressort de compression VD-364R-43
Image du produit Ressort de compression VD-364R-43
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-43

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,6 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 48,4 mm diamètre d'enroulement moyen
De 54 mm diamètre extérieur d'enroulement
Dd 41,4 mm diamètre maximal du mandrin
Dh 55,5 mm diamètre minimum de la douille
L0 135 mm longueur libre
Lk mm longueur de flambage
Fn 236,535 N force maximum en cas de charge statique
Ln 96,04 mm longueur minimum en cas de charge statique
sn 38,96 mm flexion maximum en cas de charge statique
Fndyn 191,503 N force maximum pour charge dynamique
Lndyn 103,46 mm longueur minimum pour utilisation dynamique
shdyn 31,54 mm course maximum en cas d'utilisation dynamique
S 10,352 mm pas, écart de milieu du fil à milieu du fil
n 12,5 nombre de spires utiles
nt nombre total de spires
R 6,072 N/mm raideur du ressort
Masse 429,2493 g masse d'un ressort
Fntol 36,1 N tolérance (+/-) pour force maximum statique
Fndtol 35,6 N tolérance (+/-) pour force maximum dynamique
Detol 0,8 mm tolérance (+/-) du diamètre extérieur
L0tol 4,56 mm tolérance (+/-) pour longueur libre
Groupe de prix #AL - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-43 Acier inoxydable Ø 5,6 x 48,4 x 135 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-43 Acier inoxydable Ø 5,6 x 48,4 x 135 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-43 Acier inoxydable Ø 5,6 x 48,4 x 135 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-43 Acier inoxydable Ø 5,6 x 48,4 x 135 mm

calcul du chemin de force Ressort de compression VD-364R-43

Formulaire de demande Ressort de compression VD-364R-43 Acier inoxydable Ø 5,6 x 48,4 x 135 mm

Formulaire de demande Ressort de compression VD-364R-43

Ressorts de compression similaires pour Ressort de compression VD-364R-43 Acier inoxydable Ø 5,6 x 48,4 x 135 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-43 1.4310 5,6 54 135 236,535 96,04 38,96 12,5 6,072 100,0 | 100,0 | 100,0 | 100,0
D-364R-43 EN 10270-1 5,6 54 135 275,394 96,04 38,96 12,5 7,069 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-263V-20 46 136 0,755 1.4310 82,769 26,37 109,63 41,4 | 76,4 | 35,3 | 12,4
VD-289C-02 48 115 1,855 1.4310 155,966 30,93 84,07 54,6 | 77,1 | 56,1 | 30,6
VD-289 55 117 1,886 1.4310 177,057 23,12 93,88 56,6 | 80,7 | 58,2 | 31,1
VD-313B 60 122 2,341 1.4310 225,395 25,7 96,3 62,7 | 81,6 | 67,9 | 38,6
VD-313E-11 48 120 2,798 1.4310 235,382 35,89 84,11 66,6 | 80,7 | 72,9 | 46,1
VD-318D 49 156 2,892 1.4310 301,184 51,85 104,15 62,8 | 82,9 | 58,0 | 47,6
VD-315 54 150 3,258 1.4310 367,014 37,36 112,64 63,4 | 87,1 | 49,5 | 53,7
VD-339J-22 58 120 4,26 1.4310 334,429 41,5 78,5 72,6 | 87,4 | 60,2 | 70,2
VD-339L-10 50 160 4,481 1.4310 461,841 56,94 103,06 68,0 | 85,8 | 44,5 | 73,8
VD-346A 55 150 5,147 1.4310 447,151 63,13 86,88 75,4 | 92,5 | 48,9 | 84,8
VD-344A-14 60 120 5,976 1.4310 446,733 45,25 74,75 80,1 | 89,4 | 52,5 | 98,4
VD-364R-43 54 135 6,072 1.4310 236,535 96,04 38,96 100,0 | 100,0 | 100,0 | 100,0
VD-339L 50 112 6,926 1.4310 498,506 40,02 71,98 74,6 | 85,3 | 50,8 | 87,7
VD-346 55 130 7,955 1.4310 681,108 44,38 85,63 70,3 | 94,6 | 40,1 | 76,3
VD-364G 60 128 8,993 1.4310 712,875 48,73 79,27 67,7 | 94,3 | 41,2 | 67,5
VD-351B 45 130 9,494 1.4310 628,337 63,82 66,18 67,3 | 89,6 | 48,3 | 63,9
VD-352 45 140 10,053 1.4310 795,884 60,83 79,17 63,2 | 89,7 | 39,5 | 60,4
VD-364J-03 56 117 11,304 1.4310 778,262 48,15 68,85 63,7 | 93,8 | 43,5 | 53,7
VD-364J-23 48 135 12,271 1.4310 838,71 66,65 68,35 62,6 | 95,7 | 42,6 | 49,5
VD-364R-71 61 120 12,393 1.4310 836,5 52,5 67,5 60,7 | 90,2 | 43,0 | 49,0
VD-376A 56,3 140 12,973 1.4310 822,95 76,56 63,44 61,9 | 93,7 | 45,1 | 46,8
VD-364R-83 46 150 14,175 1.4310 715,838 99,5 50,5 62,5 | 89,5 | 55,1 | 42,8
VD-364J-11 42 135 19,371 1.4310 1239,8 71 63,7 54,4 | 92,0 | 40,1 | 31,2
VD-376 56,3 115 20,049 1.4310 1223,227 53,99 61,01 54,0 | 90,0 | 41,6 | 30,3
VD-382 46,3 135 25,338 1.4310 1526,786 74,74 60,26 51,9 | 91,5 | 40,1 | 24,0
VD-389M 50 145 27,814 1.4310 1504,374 90,91 54,09 51,4 | 88,6 | 43,9 | 21,8
VD-406A 58 147 33,732 1.4310 1761,325 94,78 52,22 49,0 | 85,0 | 44,0 | 18,0
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-43

Pays d'origine: DE, German; Ressort de compression VD-364R-43

Image du produit - Ressorts de compression VD-364R-43

Image du produit - Ressorts de compression VD-364R-43

QR-Code: Ressort de compression VD-364R-43

QR-Code - Ressorts de compression - VD-364R-43 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364r-43.html
