Ressort de compression VD-389M Acier inoxydable Ø 7 x 43 x 145 mm

Prix échelonnés - Ressort de compression VD-389M

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

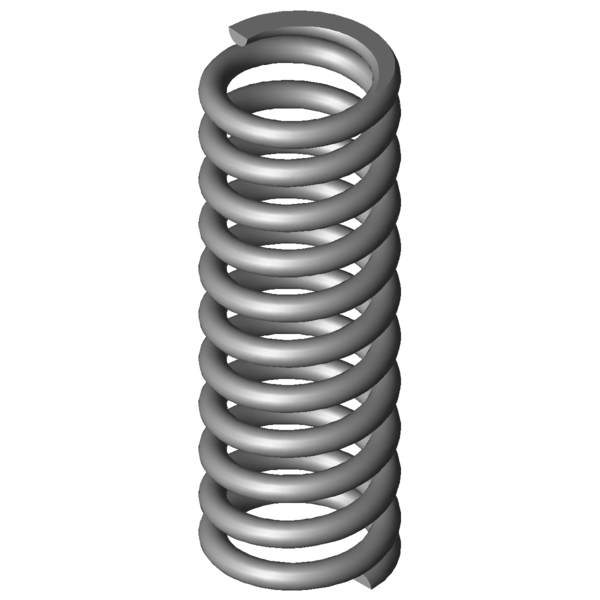

Image du produit Ressort de compression VD-389M

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389M

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	43	mm	diamètre d'enroulement moyen
De	50	mm	diamètre extérieur d'enroulement
Dd	34,8	mm	diamètre maximal du mandrin
Dh	51,4	mm	diamètre minimum de la douille
L0	145	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1504,374	N	force maximum en cas de charge statique
Ln	90,91	mm	longueur minimum en cas de charge statique
sn	54,09	mm	flexion maximum en cas de charge statique
Fndyn	1359,573	N	force maximum pour charge dynamique
Lndyn	96,12	mm	longueur minimum pour utilisation dynamique
shdyn	18,61	mm	course maximum en cas d'utilisation dynamique
S	14,526	mm	pas, écart de milieu du fil à milieu du fil
n	9,5	nombre	de spires utiles
nt		nombre	total de spires
R	27,814	N/mm	raideur du ressort
Masse	472,5879	g	masse d'un ressort
Fntol	112	N	tolérance (+/-) pour force maximum statique
Fndtol	109	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,65	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389M Acier inoxydable Ø 7 x 43 x 145 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389M Acier inoxydable Ø 7 x 43 x 145 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389M Acier inoxydable Ø 7 x 43 x 145 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389M Acier inoxydable Ø 7 x 43 x 145 mm

calcul du chemin de force Ressort de compression VD-389M

Formulaire de demande Ressort de compression VD-389M Acier inoxydable Ø 7 x 43 x 145 mm

Formulaire de demande Ressort de compression VD-389M

Ressorts de compression similaires pour Ressort de compression VD-389M Acier inoxydable Ø 7 x 43 x 145 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389M	1.4310	7	50	145	1504,374	90,91	54,09	9,5	27,814	100,0 \| 100,0 \| 100,0 \| 100,0
D-389M	EN 10270-1	7	50	145	1751,521	90,91	54,09	9,5	32,384	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	44,4 \| 78,6 \| 39,7 \| 14,8
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	47,6 \| 85,0 \| 41,6 \| 16,1
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	50,3 \| 86,3 \| 46,0 \| 18,5
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	51,4 \| 88,6 \| 43,9 \| 21,8
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	53,2 \| 80,5 \| 54,1 \| 24,9
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	55,6 \| 84,0 \| 54,2 \| 28,6
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	59,9 \| 83,7 \| 61,7 \| 34,1
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	60,9 \| 86,0 \| 60,6 \| 36,1
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	66,9 \| 89,2 \| 67,4 \| 44,1
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	69,5 \| 91,8 \| 70,0 \| 46,6
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	71,0 \| 91,5 \| 70,5 \| 51,0
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	69,7 \| 92,7 \| 59,2 \| 57,4
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	79,6 \| 85,2 \| 83,7 \| 70,0
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	92,4 \| 91,9 \| 94,1 \| 91,1
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	100,0 \| 100,0 \| 100,0 \| 100,0
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	88,1 \| 90,8 \| 91,0 \| 82,5
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	82,1 \| 88,1 \| 75,7 \| 82,5
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	86,0 \| 95,8 \| 83,6 \| 78,5
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	65,1 \| 86,9 \| 65,6 \| 42,9
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	66,8 \| 92,2 \| 65,9 \| 42,2
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	62,1 \| 87,8 \| 61,2 \| 37,4
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	52,5 \| 85,8 \| 48,5 \| 23,2

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-389M

Pays d'origine: DE, German; Ressort de compression VD-389M

Image du produit - Ressorts de compression VD-389M

QR-Code: Ressort de compression VD-389M

QR-Code - Ressorts de compression - VD-389M | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-389m.html
