Ressort de compression VD-389N-03 Acier inoxydable Ø 7 x 39 x 152 mm

Prix échelonnés - Ressort de compression VD-389N-03

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

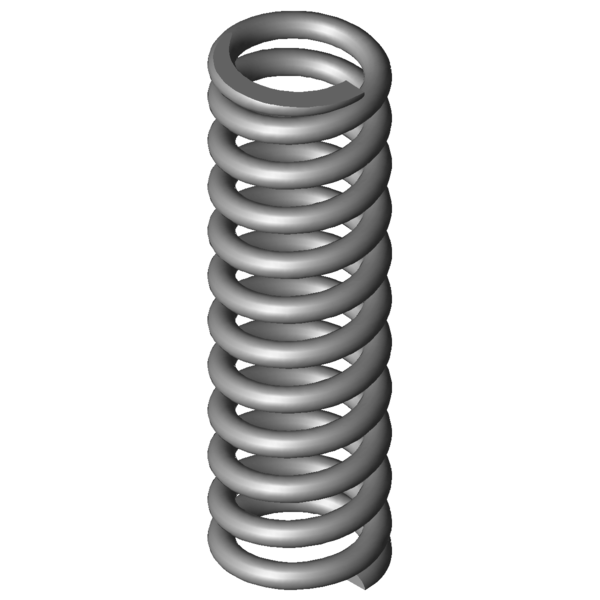

Image du produit Ressort de compression VD-389N-03

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389N-03

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	39	mm	diamètre d'enroulement moyen
De	46	mm	diamètre extérieur d'enroulement
Dd	31	mm	diamètre maximal du mandrin
Dh	47,4	mm	diamètre minimum de la douille
L0	152	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2044,978	N	force maximum en cas de charge statique
Ln	94,26	mm	longueur minimum en cas de charge statique
sn	57,74	mm	flexion maximum en cas de charge statique
Fndyn	1848,745	N	force maximum pour charge dynamique
Lndyn	99,8	mm	longueur minimum pour utilisation dynamique
shdyn	10,98	mm	course maximum en cas d'utilisation dynamique
S	14,5	mm	pas, écart de milieu du fil à milieu du fil
n	10	nombre	de spires utiles
nt		nombre	total de spires
R	35,417	N/mm	raideur du ressort
Masse	447,2621	g	masse d'un ressort
Fntol	141	N	tolérance (+/-) pour force maximum statique
Fndtol	138	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,52	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389N-03 Acier inoxydable Ø 7 x 39 x 152 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389N-03 Acier inoxydable Ø 7 x 39 x 152 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389N-03 Acier inoxydable Ø 7 x 39 x 152 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389N-03 Acier inoxydable Ø 7 x 39 x 152 mm

calcul du chemin de force Ressort de compression VD-389N-03

Formulaire de demande Ressort de compression VD-389N-03 Acier inoxydable Ø 7 x 39 x 152 mm

Formulaire de demande Ressort de compression VD-389N-03

Ressorts de compression similaires pour Ressort de compression VD-389N-03 Acier inoxydable Ø 7 x 39 x 152 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389N-03	1.4310	7	46	152	2044,978	94,26	57,74	10	35,417	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N-03	EN 10270-1	7	46	152	2380,938	94,26	57,74	10	41,235	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	48,0 \| 81,8 \| 45,4 \| 16,7
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	56,9 \| 84,9 \| 59,0 \| 26,8
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	57,1 \| 87,1 \| 55,9 \| 28,4
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	61,7 \| 87,7 \| 62,7 \| 34,6
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	60,9 \| 82,3 \| 62,6 \| 37,7
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	65,4 \| 94,8 \| 61,2 \| 40,0
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	64,2 \| 96,5 \| 51,1 \| 45,0
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	72,3 \| 86,2 \| 75,6 \| 55,0
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	74,7 \| 90,2 \| 67,9 \| 66,0
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	83,2 \| 92,7 \| 85,2 \| 71,5
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	82,5 \| 89,2 \| 85,5 \| 72,8
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	86,0 \| 95,8 \| 83,6 \| 78,5
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	91,5 \| 90,4 \| 89,0 \| 95,0
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	90,9 \| 90,3 \| 82,7 \| 99,6
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	85,0 \| 93,5 \| 73,5 \| 88,0
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	72,6 \| 90,7 \| 73,3 \| 53,8
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	72,8 \| 89,8 \| 76,2 \| 52,4
VD-414AF	42	130	107,278	1.4310	3883,478	93,8	36,2	59,6 \| 88,1 \| 57,7 \| 33,0

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-389N-03

Pays d'origine: DE, German; Ressort de compression VD-389N-03
