Ressort de compression VD-389A-09 Acier inoxydable Ø 6,7 x 32,3 x 152 mm

Prix échelonnés - Ressort de compression VD-389A-09

Quantité Prix unitaire [EUR]
1 16,3800 EUR
2 13,0500 EUR
3 9,0700 EUR
7 7,2200 EUR
17 5,7200 EUR
37 4,9500 EUR
75 4,9100 EUR
125 4,9100 EUR
175 4,9100 EUR
250 4,9100 EUR
350 4,9100 EUR

Ressort de compression Acheter

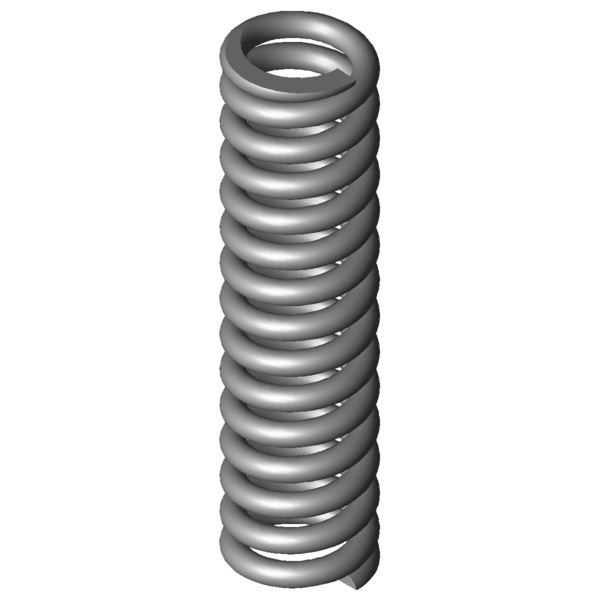

Image du produit Ressort de compression VD-389A-09
Image du produit Ressort de compression VD-389A-09
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389A-09

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6,7 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 32,3 mm diamètre d'enroulement moyen
De 39 mm diamètre extérieur d'enroulement
Dd 24,6 mm diamètre maximal du mandrin
Dh 40,2 mm diamètre minimum de la douille
L0 152 mm longueur libre
Lk mm longueur de flambage
Fn 1600,046 N force maximum en cas de charge statique
Ln 112,25 mm longueur minimum en cas de charge statique
sn 39,75 mm flexion maximum en cas de charge statique
Fndyn 1363,64 N force maximum pour charge dynamique
Lndyn 118,12 mm longueur minimum pour utilisation dynamique
shdyn 15,9 mm course maximum en cas d'utilisation dynamique
S 11,177 mm pas, écart de milieu du fil à milieu du fil
n 13 nombre de spires utiles
nt nombre total de spires
R 40,249 N/mm raideur du ressort
Masse 424,1931 g masse d'un ressort
Fntol 156 N tolérance (+/-) pour force maximum statique
Fndtol 152 N tolérance (+/-) pour force maximum dynamique
Detol 0,5 mm tolérance (+/-) du diamètre extérieur
L0tol 2,7 mm tolérance (+/-) pour longueur libre
Groupe de prix #AR - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389A-09 Acier inoxydable Ø 6,7 x 32,3 x 152 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389A-09 Acier inoxydable Ø 6,7 x 32,3 x 152 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389A-09 Acier inoxydable Ø 6,7 x 32,3 x 152 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389A-09 Acier inoxydable Ø 6,7 x 32,3 x 152 mm

calcul du chemin de force Ressort de compression VD-389A-09

Formulaire de demande Ressort de compression VD-389A-09 Acier inoxydable Ø 6,7 x 32,3 x 152 mm

Formulaire de demande Ressort de compression VD-389A-09

Ressorts de compression similaires pour Ressort de compression VD-389A-09 Acier inoxydable Ø 6,7 x 32,3 x 152 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-389A-09 1.4310 6,7 39 152 1600,046 112,25 39,75 13 40,249 100,0 | 100,0 | 100,0 | 100,0
D-389A-09 EN 10270-1 6,7 39 152 1862,91 112,25 39,75 13 46,861 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-357A 37 144 12,362 1.4310 687,387 88,4 55,6 58,7 | 88,1 | 57,2 | 30,7
VD-358 37 160 13,351 1.4310 1033,535 82,59 77,41 59,8 | 88,2 | 58,0 | 33,2
VD-364N 38 177 15,048 1.4310 1019,648 109,24 67,76 62,3 | 88,5 | 61,2 | 37,4
VD-382A 46,3 152 15,954 1.4310 649,342 111,3 40,7 67,2 | 92,8 | 69,1 | 39,6
VD-359A-06 34 147 16,016 1.4310 904,413 90,53 56,47 63,1 | 86,2 | 63,5 | 39,8
VD-364J-11 42 135 19,371 1.4310 1239,8 71 63,7 68,7 | 87,9 | 69,9 | 48,4
VD-364R-10 39 178 21,647 1.4310 1627,847 102,8 75,2 73,3 | 90,7 | 75,6 | 53,8
VD-364R-93 39 152 23,374 1.4310 1103,84 104,78 47,22 77,1 | 96,5 | 76,6 | 58,1
VD-364R-09 39 152 25,77 1.4310 1628,672 88,8 63,2 80,0 | 95,5 | 80,6 | 64,0
VD-364R-08 39 127 30,924 1.4310 1629,703 74,3 52,7 84,6 | 90,0 | 86,8 | 76,8
VD-388 38,3 155 33,652 1.4310 1774,379 102,27 52,73 87,7 | 96,8 | 82,8 | 83,6
VD-389A-10 39 178 34,883 1.4310 1763,189 127,45 50,55 88,8 | 95,1 | 84,7 | 86,7
VD-389A-21 37,8 150 35,28 1.4310 1687,156 102,18 47,82 91,1 | 96,5 | 89,0 | 87,6
VD-389N-03 46 152 35,417 1.4310 2044,978 94,26 57,74 85,0 | 93,5 | 73,5 | 88,0
VD-389A-09 39 152 40,249 1.4310 1600,046 112,25 39,75 100,0 | 100,0 | 100,0 | 100,0
VD-389A-08 39 127 49,832 1.4310 1682,46 93,24 33,76 88,4 | 94,5 | 90,0 | 80,8
VD-414AD 42 168 67,546 1.4310 2044,869 137,73 30,27 75,3 | 89,0 | 77,2 | 59,6
Nombre de ressorts métalliques similaires: 16

Numéro de tarif douanier: 73202081; Ressort de compression VD-389A-09

Pays d'origine: DE, German; Ressort de compression VD-389A-09
