Ressort de compression VD-389A-08 Acier inoxydable Ø 6,7 x 32,3 x 127 mm

Prix échelonnés - Ressort de compression VD-389A-08

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

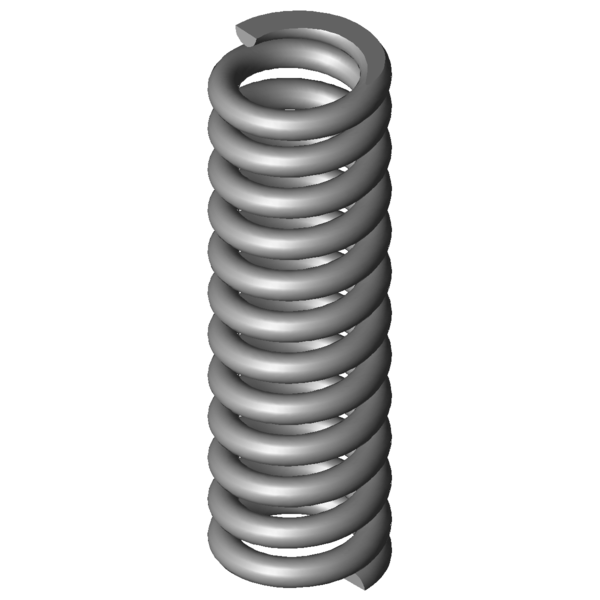

Image du produit Ressort de compression VD-389A-08

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389A-08

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	32,3	mm	diamètre d'enroulement moyen
De	39	mm	diamètre extérieur d'enroulement
Dd	24,6	mm	diamètre maximal du mandrin
Dh	40,2	mm	diamètre minimum de la douille
L0	127	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1682,46	N	force maximum en cas de charge statique
Ln	93,24	mm	longueur minimum en cas de charge statique
sn	33,76	mm	flexion maximum en cas de charge statique
Fndyn	1445,633	N	force maximum pour charge dynamique
Lndyn	97,99	mm	longueur minimum pour utilisation dynamique
shdyn	12,06	mm	course maximum en cas d'utilisation dynamique
S	11,457	mm	pas, écart de milieu du fil à milieu du fil
n	10,5	nombre	de spires utiles
nt		nombre	total de spires
R	49,832	N/mm	raideur du ressort
Masse	353,4942	g	masse d'un ressort
Fntol	159	N	tolérance (+/-) pour force maximum statique
Fndtol	155	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,24	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389A-08 Acier inoxydable Ø 6,7 x 32,3 x 127 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389A-08 Acier inoxydable Ø 6,7 x 32,3 x 127 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389A-08 Acier inoxydable Ø 6,7 x 32,3 x 127 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389A-08 Acier inoxydable Ø 6,7 x 32,3 x 127 mm

calcul du chemin de force Ressort de compression VD-389A-08

Formulaire de demande Ressort de compression VD-389A-08 Acier inoxydable Ø 6,7 x 32,3 x 127 mm

Formulaire de demande Ressort de compression VD-389A-08

Ressorts de compression similaires pour Ressort de compression VD-389A-08 Acier inoxydable Ø 6,7 x 32,3 x 127 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389A-08	1.4310	6,7	39	127	1682,46	93,24	33,76	10,5	49,832	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A-08	EN 10270-1	6,7	39	127	1958,865	93,24	33,76	10,5	58,019	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	49,9 \| 86,3 \| 44,2 \| 19,1
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	53,8 \| 85,9 \| 50,8 \| 24,8
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	62,2 \| 87,3 \| 61,8 \| 37,5
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	64,0 \| 89,7 \| 63,3 \| 39,1
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	62,5 \| 85,4 \| 62,9 \| 39,4
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	68,8 \| 91,0 \| 68,6 \| 46,9
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	69,9 \| 89,5 \| 70,9 \| 49,3
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	72,3 \| 90,0 \| 75,1 \| 51,7
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	79,3 \| 95,5 \| 80,5 \| 62,1
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	81,2 \| 92,4 \| 83,4 \| 67,9
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	80,2 \| 89,4 \| 82,7 \| 68,4
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	84,9 \| 89,0 \| 88,2 \| 77,6
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	88,4 \| 94,5 \| 90,0 \| 80,8
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	95,1 \| 92,9 \| 93,0 \| 99,3
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	93,0 \| 96,9 \| 91,6 \| 90,5
VD-364R-13	32	125	56,104	1.4310	1972,426	89,84	35,16	89,8 \| 90,0 \| 90,7 \| 88,8
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	84,6 \| 93,4 \| 79,4 \| 81,0
VD-414AF	42	130	107,278	1.4310	3883,478	93,8	36,2	68,7 \| 91,4 \| 68,3 \| 46,5
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	68,4 \| 87,7 \| 70,9 \| 46,5

Nombre de ressorts métalliques similaires: 19

Numéro de tarif douanier: 73202081; Ressort de compression VD-389A-08

Pays d'origine: DE, German; Ressort de compression VD-389A-08
