Ressort de compression VD-357A Acier inoxydable Ø 5 x 32 x 144 mm

Prix échelonnés - Ressort de compression VD-357A

Quantité Prix unitaire [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,2200 EUR
175 2,2200 EUR
250 2,2200 EUR
350 2,2200 EUR

Ressort de compression Acheter

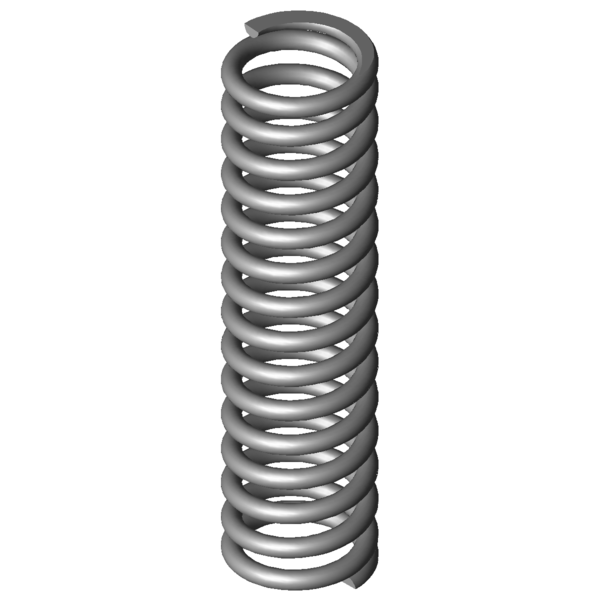

Image du produit Ressort de compression VD-357A
Image du produit Ressort de compression VD-357A
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-357A

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 32 mm diamètre d'enroulement moyen
De 37 mm diamètre extérieur d'enroulement
Dd 26 mm diamètre maximal du mandrin
Dh 38,2 mm diamètre minimum de la douille
L0 144 mm longueur libre
Lk mm longueur de flambage
Fn 687,387 N force maximum en cas de charge statique
Ln 88,4 mm longueur minimum en cas de charge statique
sn 55,6 mm flexion maximum en cas de charge statique
Fndyn 619,977 N force maximum pour charge dynamique
Lndyn 93,85 mm longueur minimum pour utilisation dynamique
shdyn 26,26 mm course maximum en cas d'utilisation dynamique
S 10,296 mm pas, écart de milieu du fil à milieu du fil
n 13,5 nombre de spires utiles
nt nombre total de spires
R 12,362 N/mm raideur du ressort
Masse 241,8477 g masse d'un ressort
Fntol 54,53 N tolérance (+/-) pour force maximum statique
Fndtol 53,35 N tolérance (+/-) pour force maximum dynamique
Detol 0,5 mm tolérance (+/-) du diamètre extérieur
L0tol 2,95 mm tolérance (+/-) pour longueur libre
Groupe de prix #AG - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-357A Acier inoxydable Ø 5 x 32 x 144 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-357A Acier inoxydable Ø 5 x 32 x 144 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-357A Acier inoxydable Ø 5 x 32 x 144 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-357A Acier inoxydable Ø 5 x 32 x 144 mm

calcul du chemin de force Ressort de compression VD-357A

Formulaire de demande Ressort de compression VD-357A Acier inoxydable Ø 5 x 32 x 144 mm

Formulaire de demande Ressort de compression VD-357A

Ressorts de compression similaires pour Ressort de compression VD-357A Acier inoxydable Ø 5 x 32 x 144 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-357A 1.4310 5 37 144 687,387 88,4 55,6 13,5 12,362 100,0 | 100,0 | 100,0 | 100,0
D-357A EN 10270-1 5 37 144 800,314 88,4 55,6 13,5 14,393 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-288K-13 33 150 1,627 1.4310 165,285 48,42 101,58 44,3 | 80,4 | 39,4 | 13,2
VD-288Z-23 33 157 2,1 1.4310 218,663 52,88 104,13 46,6 | 80,3 | 42,6 | 17,0
VD-288Z-13 37 131 2,121 1.4310 195,254 38,96 92,04 48,4 | 83,7 | 44,4 | 17,2
VD-298E 33 148 2,568 1.4310 227,182 59,54 88,46 50,7 | 83,5 | 48,0 | 20,8
VD-313H 40 155 3,208 1.4310 336,599 50,06 104,94 54,2 | 85,8 | 51,0 | 25,9
VD-296 35,2 135 3,294 1.4310 311,624 40,4 94,6 54,3 | 84,3 | 52,1 | 26,6
VD-328A 36 170 3,695 1.4310 271,575 96,5 73,5 58,3 | 87,3 | 57,6 | 29,9
VD-313JA 34 145 4,185 1.4310 349,385 61,51 83,49 60,1 | 87,7 | 58,7 | 33,8
VD-327A 36 141 5,064 1.4310 346,435 72,58 68,42 66,2 | 91,7 | 65,8 | 41,0
VD-328 36 170 5,469 1.4310 558,906 67,8 102,2 66,5 | 87,3 | 67,9 | 44,2
VD-324 37 135 6,561 1.4310 533,559 53,68 81,32 72,4 | 91,3 | 73,0 | 53,1
VD-327 36 120 8,042 1.4310 573,704 48,66 71,34 77,5 | 86,9 | 80,7 | 65,0
VD-358A 37 160 9,021 1.4310 384,005 117,43 42,57 78,6 | 96,7 | 66,2 | 73,0
VD-339R 32 154 11,131 1.4310 716,467 89,63 64,37 90,4 | 90,0 | 91,2 | 90,0
VD-357A 37 144 12,362 1.4310 687,387 88,4 55,6 100,0 | 100,0 | 100,0 | 100,0
VD-358 37 160 13,351 1.4310 1033,535 82,59 77,41 86,1 | 96,7 | 69,2 | 92,6
VD-359A-06 34 147 16,016 1.4310 904,413 90,53 56,47 87,0 | 96,6 | 87,2 | 77,2
VD-359A-05 34 127 18,686 1.4310 896,405 79,03 47,97 80,3 | 93,4 | 81,5 | 66,2
VD-364J-11 42 135 19,371 1.4310 1239,8 71 63,7 75,3 | 90,9 | 71,4 | 63,5
VD-364R-93 39 152 23,374 1.4310 1103,84 104,78 47,22 72,5 | 91,0 | 73,6 | 52,9
VD-364R-09 39 152 25,77 1.4310 1628,672 88,8 63,2 68,3 | 91,9 | 65,1 | 48,0
VD-364R-08 39 127 30,924 1.4310 1629,703 74,3 52,7 66,1 | 89,8 | 68,5 | 40,0
VD-388 38,3 155 33,652 1.4310 1774,379 102,27 52,73 64,4 | 89,6 | 66,8 | 36,7
VD-364R-49 33,6 125 34,087 1.4310 1382,056 84,46 40,55 62,2 | 89,0 | 61,3 | 36,3
VD-389A-21 37,8 150 35,28 1.4310 1687,156 102,18 47,82 63,2 | 91,1 | 63,4 | 35,0
VD-389A-09 39 152 40,249 1.4310 1600,046 112,25 39,75 58,7 | 88,1 | 57,2 | 30,7
VD-389A-08 39 127 49,832 1.4310 1682,46 93,24 33,76 53,8 | 85,9 | 50,8 | 24,8
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-357A

Pays d'origine: DE, German; Ressort de compression VD-357A
