Ressort de compression VD-389A-21 Acier inoxydable Ø 6,3 x 31,5 x 150 mm

Prix échelonnés - Ressort de compression VD-389A-21

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

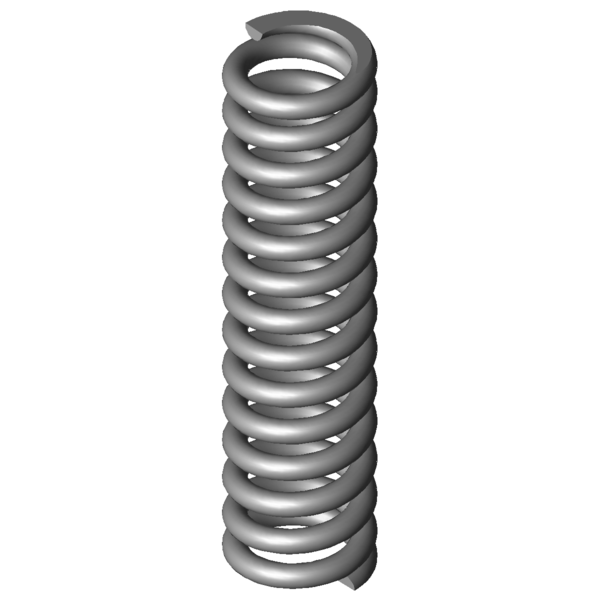

Image du produit Ressort de compression VD-389A-21

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389A-21

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	31,5	mm	diamètre d'enroulement moyen
De	37,8	mm	diamètre extérieur d'enroulement
Dd	24,1	mm	diamètre maximal du mandrin
Dh	39,1	mm	diamètre minimum de la douille
L0	150	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1687,156	N	force maximum en cas de charge statique
Ln	102,18	mm	longueur minimum en cas de charge statique
sn	47,82	mm	flexion maximum en cas de charge statique
Fndyn	1495,872	N	force maximum pour charge dynamique
Lndyn	107,6	mm	longueur minimum pour utilisation dynamique
shdyn	11,92	mm	course maximum en cas d'utilisation dynamique
S	11,496	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	35,28	N/mm	raideur du ressort
Masse	353,5736	g	masse d'un ressort
Fntol	135	N	tolérance (+/-) pour force maximum statique
Fndtol	131	N	tolérance (+/-) pour force maximum dynamique
Detol	0,4	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,57	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389A-21 Acier inoxydable Ø 6,3 x 31,5 x 150 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389A-21 Acier inoxydable Ø 6,3 x 31,5 x 150 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389A-21 Acier inoxydable Ø 6,3 x 31,5 x 150 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389A-21 Acier inoxydable Ø 6,3 x 31,5 x 150 mm

calcul du chemin de force Ressort de compression VD-389A-21

Formulaire de demande Ressort de compression VD-389A-21 Acier inoxydable Ø 6,3 x 31,5 x 150 mm

Formulaire de demande Ressort de compression VD-389A-21

Ressorts de compression similaires pour Ressort de compression VD-389A-21 Acier inoxydable Ø 6,3 x 31,5 x 150 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389A-21	1.4310	6,3	37,8	150	1687,156	102,18	47,82	12,5	35,28	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A-21	EN 10270-1	6,3	37,8	150	1964,331	102,18	47,82	12,5	41,076	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	45,9 \| 82,3 \| 40,0 \| 15,5
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	48,0 \| 84,8 \| 42,5 \| 16,7
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	49,2 \| 83,8 \| 45,2 \| 18,6
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	57,3 \| 90,3 \| 55,9 \| 25,6
VD-339R	32	154	11,131	1.4310	716,467	89,63	64,37	58,1 \| 84,5 \| 58,4 \| 31,5
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	63,2 \| 91,1 \| 63,4 \| 35,0
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	63,2 \| 90,3 \| 61,5 \| 37,8
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	63,4 \| 86,6 \| 63,9 \| 39,7
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	66,2 \| 90,5 \| 65,5 \| 42,7
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	67,9 \| 89,1 \| 69,1 \| 45,4
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	81,8 \| 96,9 \| 82,1 \| 66,3
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	85,0 \| 95,9 \| 86,1 \| 73,0
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	90,8 \| 91,2 \| 93,7 \| 87,7
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	95,6 \| 98,5 \| 92,9 \| 95,4
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	91,1 \| 96,5 \| 89,0 \| 87,6
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	82,6 \| 91,9 \| 85,2 \| 70,8
VD-389AA	30	150	83,002	1.4310	2612,669	118,52	31,48	66,6 \| 92,1 \| 65,2 \| 42,5

Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-389A-21

Pays d'origine: DE, German; Ressort de compression VD-389A-21
