Ressort de compression VD-364R-49 Acier inoxydable Ø 5,6 x 28 x 125 mm

Prix échelonnés - Ressort de compression VD-364R-49

Quantité	Prix unitaire [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Ressort de compression Acheter

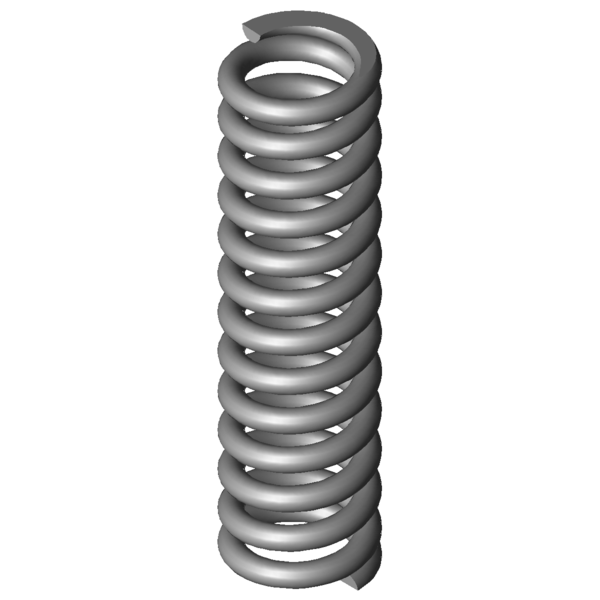

Image du produit Ressort de compression VD-364R-49

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-49

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	28	mm	diamètre d'enroulement moyen
De	33,6	mm	diamètre extérieur d'enroulement
Dd	21,4	mm	diamètre maximal du mandrin
Dh	34,8	mm	diamètre minimum de la douille
L0	125	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1382,056	N	force maximum en cas de charge statique
Ln	84,46	mm	longueur minimum en cas de charge statique
sn	40,55	mm	flexion maximum en cas de charge statique
Fndyn	1230,88	N	force maximum pour charge dynamique
Lndyn	88,89	mm	longueur minimum pour utilisation dynamique
shdyn	9,24	mm	course maximum en cas d'utilisation dynamique
S	10,383	mm	pas, écart de milieu du fil à milieu du fil
n	11,5	nombre	de spires utiles
nt		nombre	total de spires
R	34,087	N/mm	raideur du ressort
Masse	231,2001	g	masse d'un ressort
Fntol	111,4	N	tolérance (+/-) pour force maximum statique
Fndtol	109	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,13	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AL	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-49 Acier inoxydable Ø 5,6 x 28 x 125 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-49 Acier inoxydable Ø 5,6 x 28 x 125 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-49 Acier inoxydable Ø 5,6 x 28 x 125 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-49 Acier inoxydable Ø 5,6 x 28 x 125 mm

calcul du chemin de force Ressort de compression VD-364R-49

Formulaire de demande Ressort de compression VD-364R-49 Acier inoxydable Ø 5,6 x 28 x 125 mm

Formulaire de demande Ressort de compression VD-364R-49

Ressorts de compression similaires pour Ressort de compression VD-364R-49 Acier inoxydable Ø 5,6 x 28 x 125 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-49	1.4310	5,6	33,6	125	1382,056	84,46	40,55	11,5	34,087	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-49	EN 10270-1	5,6	33,6	125	1609,108	84,46	40,55	11,5	39,687	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-288Z-22	33	108	3,088	1.4310	216,563	37,88	70,13	41,7 \| 79,4 \| 36,7 \| 9,1
VD-296	35,2	135	3,294	1.4310	311,624	40,4	94,6	41,4 \| 81,7 \| 32,7 \| 9,7
VD-313JA	34	145	4,185	1.4310	349,385	61,51	83,49	44,1 \| 83,1 \| 36,9 \| 12,3
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	47,2 \| 84,5 \| 42,2 \| 14,9
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	49,5 \| 84,9 \| 44,2 \| 19,3
VD-333A	29	130	7,749	1.4310	281,017	93,74	36,26	54,1 \| 84,6 \| 54,9 \| 22,7
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	53,2 \| 86,9 \| 49,2 \| 23,6
VD-329B-05	30	125	10,621	1.4310	649,531	63,84	61,16	58,2 \| 86,9 \| 56,6 \| 31,2
VD-333	29	130	11,469	1.4310	734,81	65,93	64,07	58,8 \| 84,6 \| 58,2 \| 33,7
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	68,9 \| 91,0 \| 68,6 \| 47,0
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	75,0 \| 95,5 \| 74,7 \| 54,8
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	79,2 \| 91,2 \| 80,7 \| 65,8
VD-363	30	125	28	1.4310	1229,375	81,09	43,91	88,6 \| 92,9 \| 90,7 \| 82,1
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	88,4 \| 93,7 \| 80,9 \| 90,7
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	80,2 \| 89,4 \| 82,7 \| 68,4
VD-364R-13	32	125	56,104	1.4310	1972,426	89,84	35,16	78,4 \| 96,2 \| 78,4 \| 60,8
VD-364RB	28	125	56,713	1.4310	1634,785	96,17	28,83	77,5 \| 94,4 \| 77,8 \| 60,1
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	58,2 \| 88,1 \| 56,1 \| 30,3

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-49

Pays d'origine: DE, German; Ressort de compression VD-364R-49
