Ressort de compression VD-364RB Acier inoxydable Ø 5,6 x 22,4 x 125 mm

Prix échelonnés - Ressort de compression VD-364RB

Quantité	Prix unitaire [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7600 EUR
175	2,7600 EUR
250	2,7600 EUR
350	2,7600 EUR

Ressort de compression Acheter

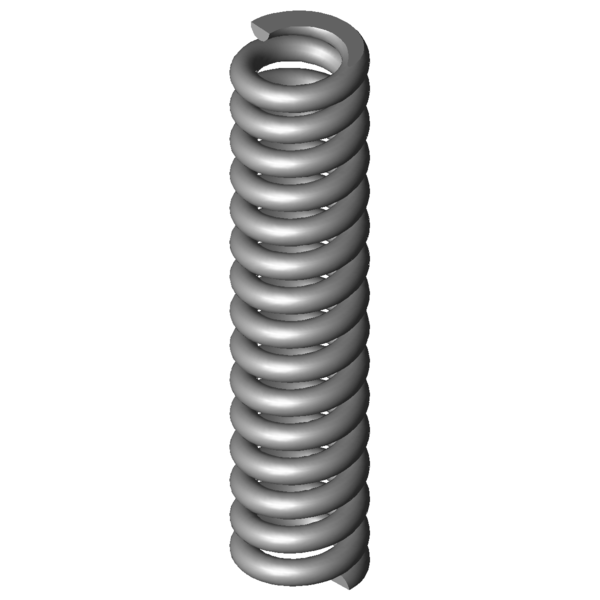

Image du produit Ressort de compression VD-364RB

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364RB

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	22,4	mm	diamètre d'enroulement moyen
De	28	mm	diamètre extérieur d'enroulement
Dd	15,8	mm	diamètre maximal du mandrin
Dh	29,1	mm	diamètre minimum de la douille
L0	125	mm	longueur libre
Lk	56,4	mm	longueur de flambage
Fn	1634,785	N	force maximum en cas de charge statique
Ln	96,17	mm	longueur minimum en cas de charge statique
sn	28,83	mm	flexion maximum en cas de charge statique
Fndyn	1369,051	N	force maximum pour charge dynamique
Lndyn	100,86	mm	longueur minimum pour utilisation dynamique
shdyn	7,2	mm	course maximum en cas d'utilisation dynamique
S	8,844	mm	pas, écart de milieu du fil à milieu du fil
n	13,5	nombre	de spires utiles
nt		nombre	total de spires
R	56,713	N/mm	raideur du ressort
Masse	212,3616	g	masse d'un ressort
Fntol	167	N	tolérance (+/-) pour force maximum statique
Fndtol	163	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,11	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AJ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364RB Acier inoxydable Ø 5,6 x 22,4 x 125 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364RB Acier inoxydable Ø 5,6 x 22,4 x 125 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364RB Acier inoxydable Ø 5,6 x 22,4 x 125 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364RB Acier inoxydable Ø 5,6 x 22,4 x 125 mm

calcul du chemin de force Ressort de compression VD-364RB

Formulaire de demande Ressort de compression VD-364RB Acier inoxydable Ø 5,6 x 22,4 x 125 mm

Formulaire de demande Ressort de compression VD-364RB

Ressorts de compression similaires pour Ressort de compression VD-364RB Acier inoxydable Ø 5,6 x 22,4 x 125 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364RB	1.4310	5,6	28	125	1634,785	96,17	28,83	13,5	56,713	100,0 \| 100,0 \| 100,0 \| 100,0
D-364RB	EN 10270-1	5,6	28	125	1903,357	96,17	28,83	13,5	66,03	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-302	28,2	135	4,698	1.4310	380,215	54,06	80,94	40,2 \| 83,0 \| 29,4 \| 8,3
VD-288Z-33	28	97	5,336	1.4310	321,756	36,71	60,29	40,1 \| 77,1 \| 33,8 \| 9,4
VD-333A	29	130	7,749	1.4310	281,017	93,74	36,26	50,0 \| 88,0 \| 48,3 \| 13,7
VD-313J-10	28,6	109	8,179	1.4310	435,656	55,73	53,27	46,0 \| 83,1 \| 40,4 \| 14,4
VD-313N	25	123	9,675	1.4310	497,891	71,54	51,46	48,1 \| 84,0 \| 43,2 \| 17,1
VD-329B-05	30	125	10,621	1.4310	649,531	63,84	61,16	50,1 \| 88,3 \| 43,4 \| 18,7
VD-333	29	130	11,469	1.4310	734,81	65,93	64,07	51,1 \| 88,0 \| 45,0 \| 20,2
VD-334A-04	27	112	14,728	1.4310	684,869	65,5	46,5	54,6 \| 85,8 \| 51,9 \| 26,0
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	60,1 \| 90,0 \| 57,5 \| 33,0
VD-362A	30	110	25,926	1.4310	601,968	86,78	23,22	64,9 \| 90,2 \| 58,7 \| 45,7
VD-363	30	125	28	1.4310	1229,375	81,09	43,91	71,3 \| 94,2 \| 70,4 \| 49,4
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	77,5 \| 94,4 \| 77,8 \| 60,1
VD-364R	28	136	45,35	1.4310	1319,009	106,92	29,08	88,9 \| 96,7 \| 89,9 \| 80,0
VD-364R-13	32	125	56,104	1.4310	1972,426	89,84	35,16	91,7 \| 93,6 \| 82,4 \| 98,9
VD-364RB	28	125	56,713	1.4310	1634,785	96,17	28,83	100,0 \| 100,0 \| 100,0 \| 100,0

Nombre de ressorts métalliques similaires: 14

Numéro de tarif douanier: 73202081; Ressort de compression VD-364RB

Pays d'origine: DE, German; Ressort de compression VD-364RB
