Ressort de compression VD-364R-13 Acier inoxydable Ø 6 x 26 x 125 mm

Prix échelonnés - Ressort de compression VD-364R-13

Quantité	Prix unitaire [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Ressort de compression Acheter

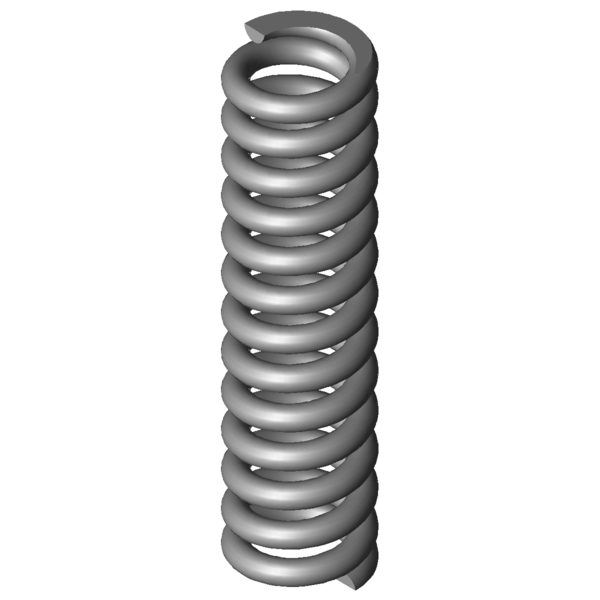

Image du produit Ressort de compression VD-364R-13

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-13

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	26	mm	diamètre d'enroulement moyen
De	32	mm	diamètre extérieur d'enroulement
Dd	19	mm	diamètre maximal du mandrin
Dh	32,9	mm	diamètre minimum de la douille
L0	125	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1972,426	N	force maximum en cas de charge statique
Ln	89,84	mm	longueur minimum en cas de charge statique
sn	35,16	mm	flexion maximum en cas de charge statique
Fndyn	1691,541	N	force maximum pour charge dynamique
Lndyn	94,85	mm	longueur minimum pour utilisation dynamique
shdyn	6,13	mm	course maximum en cas d'utilisation dynamique
S	10,348	mm	pas, écart de milieu du fil à milieu du fil
n	11,5	nombre	de spires utiles
nt		nombre	total de spires
R	56,104	N/mm	raideur du ressort
Masse	246,4506	g	masse d'un ressort
Fntol	168	N	tolérance (+/-) pour force maximum statique
Fndtol	159	N	tolérance (+/-) pour force maximum dynamique
Detol	0,4	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,06	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AK	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-13 Acier inoxydable Ø 6 x 26 x 125 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-13 Acier inoxydable Ø 6 x 26 x 125 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-13 Acier inoxydable Ø 6 x 26 x 125 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-13 Acier inoxydable Ø 6 x 26 x 125 mm

calcul du chemin de force Ressort de compression VD-364R-13

Formulaire de demande Ressort de compression VD-364R-13 Acier inoxydable Ø 6 x 26 x 125 mm

Formulaire de demande Ressort de compression VD-364R-13

Ressorts de compression similaires pour Ressort de compression VD-364R-13 Acier inoxydable Ø 6 x 26 x 125 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-13	1.4310	6	32	125	1972,426	89,84	35,16	11,5	56,104	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-13	EN 10270-1	6	32	125	2296,468	89,84	35,16	11,5	65,321	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-302A	28,2	135	3,174	1.4310	184,287	76,94	58,06	39,5 \| 78,0 \| 35,0 \| 5,7
VD-296	35,2	135	3,294	1.4310	311,624	40,4	94,6	37,1 \| 78,9 \| 26,5 \| 5,9
VD-301A	28,2	113	4,35	1.4310	239,774	57,88	55,12	41,0 \| 77,3 \| 38,0 \| 7,8
VD-302	28,2	135	4,698	1.4310	380,215	54,06	80,94	39,2 \| 78,0 \| 31,4 \| 8,4
VD-333A	29	130	7,749	1.4310	281,017	93,74	36,26	51,3 \| 84,5 \| 55,6 \| 13,8
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	45,8 \| 83,9 \| 39,2 \| 14,3
VD-329B-05	30	125	10,621	1.4310	649,531	63,84	61,16	50,3 \| 86,8 \| 45,2 \| 18,9
VD-333	29	130	11,469	1.4310	734,81	65,93	64,07	50,3 \| 84,5 \| 46,1 \| 20,4
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	61,5 \| 92,0 \| 59,4 \| 33,3
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	64,9 \| 87,7 \| 67,0 \| 40,0
VD-362A	30	110	25,926	1.4310	601,968	86,78	23,22	61,0 \| 88,4 \| 48,3 \| 46,2
VD-363	30	125	28	1.4310	1229,375	81,09	43,91	71,2 \| 92,4 \| 71,2 \| 49,9
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	78,4 \| 96,2 \| 78,4 \| 60,8
VD-364R	28	136	45,35	1.4310	1319,009	106,92	29,08	82,0 \| 90,4 \| 74,8 \| 80,9
VD-364R-13	32	125	56,104	1.4310	1972,426	89,84	35,16	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364RB	28	125	56,713	1.4310	1634,785	96,17	28,83	91,7 \| 93,6 \| 82,4 \| 98,9
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	70,8 \| 88,5 \| 73,9 \| 49,9

Nombre de ressorts métalliques similaires: 16

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-13

Pays d'origine: DE, German; Ressort de compression VD-364R-13

Image du produit - Ressorts de compression VD-364R-13

QR-Code: Ressort de compression VD-364R-13

QR-Code - Ressorts de compression - VD-364R-13 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364r-13.html
