Ressort de compression VD-389Q Acier inoxydable Ø 7 x 27 x 107 mm

Prix échelonnés - Ressort de compression VD-389Q

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

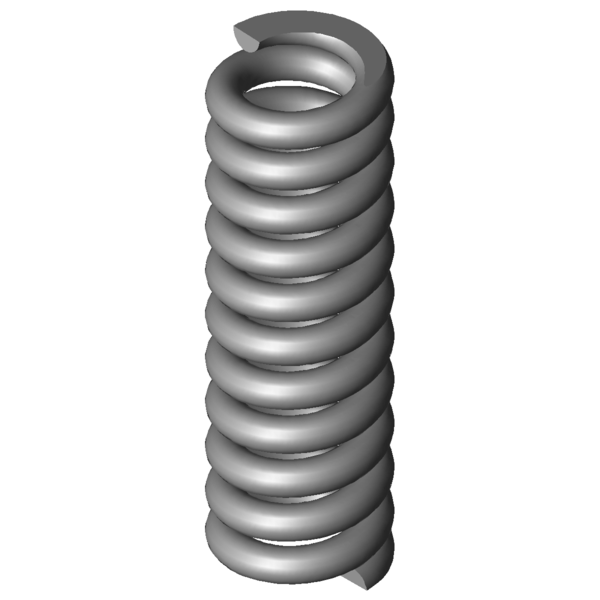

Image du produit Ressort de compression VD-389Q

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389Q

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	27	mm	diamètre d'enroulement moyen
De	34	mm	diamètre extérieur d'enroulement
Dd	19	mm	diamètre maximal du mandrin
Dh	35,2	mm	diamètre minimum de la douille
L0	107	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2063,474	N	force maximum en cas de charge statique
Ln	88,63	mm	longueur minimum en cas de charge statique
sn	18,37	mm	flexion maximum en cas de charge statique
Fndyn	1606,65	N	force maximum pour charge dynamique
Lndyn	92,7	mm	longueur minimum pour utilisation dynamique
shdyn	7,57	mm	course maximum en cas d'utilisation dynamique
S	10,526	mm	pas, écart de milieu du fil à milieu du fil
n	9,5	nombre	de spires utiles
nt		nombre	total de spires
R	112,353	N/mm	raideur du ressort
Masse	296,7412	g	masse d'un ressort
Fntol	309,58	N	tolérance (+/-) pour force maximum statique
Fndtol	255	N	tolérance (+/-) pour force maximum dynamique
Detol	1,02	mm	tolérance (+/-) du diamètre extérieur
L0tol	5,35	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389Q Acier inoxydable Ø 7 x 27 x 107 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389Q Acier inoxydable Ø 7 x 27 x 107 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389Q Acier inoxydable Ø 7 x 27 x 107 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389Q Acier inoxydable Ø 7 x 27 x 107 mm

calcul du chemin de force Ressort de compression VD-389Q

Formulaire de demande Ressort de compression VD-389Q Acier inoxydable Ø 7 x 27 x 107 mm

Formulaire de demande Ressort de compression VD-389Q

Ressorts de compression similaires pour Ressort de compression VD-389Q Acier inoxydable Ø 7 x 27 x 107 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389Q	1.4310	7	34	107	2063,474	88,63	18,37	9,5	112,353	100,0 \| 100,0 \| 100,0 \| 100,0
D-389Q	EN 10270-1	7	34	107	2402,474	88,63	18,37	9,5	130,811	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	38,1 \| 80,3 \| 26,8 \| 7,2
VD-313J-10	28,6	109	8,179	1.4310	435,656	55,73	53,27	37,7 \| 77,9 \| 27,8 \| 7,3
VD-339Q	32	97,7	18,161	1.4310	713,362	58,42	39,28	46,7 \| 83,2 \| 40,7 \| 16,2
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	47,6 \| 85,2 \| 40,9 \| 16,6
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	48,9 \| 86,9 \| 42,2 \| 17,5
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	48,1 \| 83,7 \| 43,0 \| 17,5
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	51,7 \| 90,5 \| 44,7 \| 20,0
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	52,1 \| 87,6 \| 46,8 \| 21,9
VD-362A	30	110	25,926	1.4310	601,968	86,78	23,22	54,3 \| 85,6 \| 54,1 \| 23,1
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	53,3 \| 84,6 \| 50,4 \| 25,0
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	58,2 \| 88,1 \| 56,1 \| 30,3
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	61,2 \| 88,5 \| 60,6 \| 34,4
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	68,3 \| 92,0 \| 68,9 \| 44,1
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	73,9 \| 92,7 \| 74,1 \| 54,8
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	100,0 \| 100,0 \| 100,0 \| 100,0

Nombre de ressorts métalliques similaires: 14

Numéro de tarif douanier: 73202081; Ressort de compression VD-389Q

Pays d'origine: DE, German; Ressort de compression VD-389Q

Image du produit - Ressorts de compression VD-389Q

QR-Code: Ressort de compression VD-389Q

QR-Code - Ressorts de compression - VD-389Q | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-389q.html
