Ressort de compression VD-364M Acier inoxydable Ø 5,5 x 32,5 x 113 mm

Prix échelonnés - Ressort de compression VD-364M

Quantité Prix unitaire [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9700 EUR
175 2,9700 EUR
250 2,9700 EUR
350 2,9700 EUR

Ressort de compression Acheter

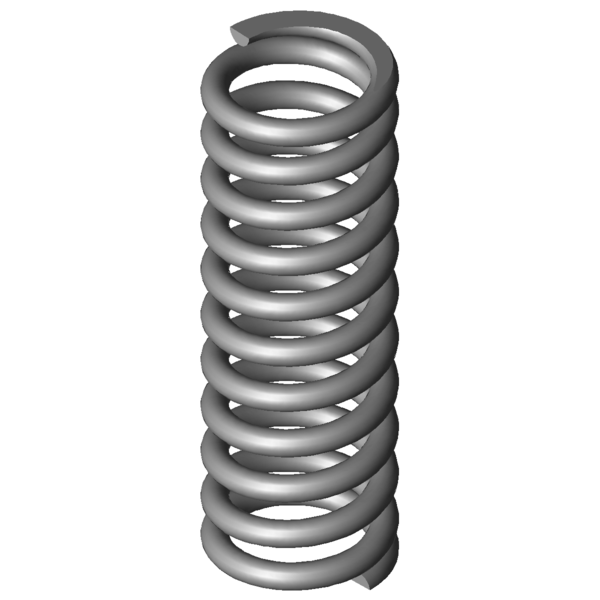

Image du produit Ressort de compression VD-364M
Image du produit Ressort de compression VD-364M
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364M

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,5 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 32,5 mm diamètre d'enroulement moyen
De 38 mm diamètre extérieur d'enroulement
Dd 26 mm diamètre maximal du mandrin
Dh 39,3 mm diamètre minimum de la douille
L0 113 mm longueur libre
Lk mm longueur de flambage
Fn 1025,983 N force maximum en cas de charge statique
Ln 71,21 mm longueur minimum en cas de charge statique
sn 41,79 mm flexion maximum en cas de charge statique
Fndyn 928,307 N force maximum pour charge dynamique
Lndyn 75,19 mm longueur minimum pour utilisation dynamique
shdyn 13,47 mm course maximum en cas d'utilisation dynamique
S 11,316 mm pas, écart de milieu du fil à milieu du fil
n 9,5 nombre de spires utiles
nt nombre total de spires
R 24,552 N/mm raideur du ressort
Masse 220,5092 g masse d'un ressort
Fntol 79,5 N tolérance (+/-) pour force maximum statique
Fndtol 77,8 N tolérance (+/-) pour force maximum dynamique
Detol 0,5 mm tolérance (+/-) du diamètre extérieur
L0tol 2,15 mm tolérance (+/-) pour longueur libre
Groupe de prix #AK - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364M Acier inoxydable Ø 5,5 x 32,5 x 113 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364M Acier inoxydable Ø 5,5 x 32,5 x 113 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364M Acier inoxydable Ø 5,5 x 32,5 x 113 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364M Acier inoxydable Ø 5,5 x 32,5 x 113 mm

calcul du chemin de force Ressort de compression VD-364M

Formulaire de demande Ressort de compression VD-364M Acier inoxydable Ø 5,5 x 32,5 x 113 mm

Formulaire de demande Ressort de compression VD-364M

Ressorts de compression similaires pour Ressort de compression VD-364M Acier inoxydable Ø 5,5 x 32,5 x 113 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364M 1.4310 5,5 38 113 1025,983 71,21 41,79 9,5 24,552 100,0 | 100,0 | 100,0 | 100,0
D-364M EN 10270-1 5,5 38 113 1194,538 71,21 41,79 9,5 28,585 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-234H 34 120 0,777 1.4310 77,429 20,32 99,68 33,7 | 73,3 | 24,7 | 3,2
VD-263F 38 134 0,812 1.4310 90,552 22,52 111,48 33,7 | 74,8 | 23,2 | 3,3
VD-288Z 40 100 1,473 1.4310 82,698 43,85 56,15 42,2 | 79,3 | 41,2 | 6,0
VD-265 34,5 110 1,897 1.4310 159,686 25,8 84,2 39,4 | 77,9 | 32,6 | 7,7
VD-288Z-13 37 131 2,121 1.4310 195,254 38,96 92,04 40,1 | 79,4 | 32,2 | 8,6
VD-288Z-22 33 108 3,088 1.4310 216,563 37,88 70,13 44,0 | 79,0 | 40,3 | 12,6
VD-320 44 105 6,364 1.4310 442,273 35,5 69,5 53,8 | 84,0 | 51,6 | 25,9
VD-324 37 135 6,561 1.4310 533,559 53,68 81,32 54,3 | 84,6 | 51,7 | 26,7
VD-327 36 120 8,042 1.4310 573,704 48,66 71,34 59,1 | 87,2 | 57,2 | 32,8
VD-339N-05 41 115 8,681 1.4310 521,717 54,9 60,1 62,2 | 90,9 | 60,2 | 35,4
VD-351A 45 110 11,393 1.4310 628,337 54,85 55,15 68,6 | 90,9 | 68,5 | 46,4
VD-357 37 110 19,634 1.4310 994,266 59,36 50,64 88,3 | 95,2 | 89,7 | 80,0
VD-356A 37 94 19,634 1.4310 680,115 59,36 34,64 81,7 | 90,5 | 74,6 | 80,0
VD-359A-04 34 107 22,423 1.4310 885,194 67,52 39,48 91,1 | 91,7 | 90,4 | 91,3
VD-364M 38 113 24,552 1.4310 1025,983 71,21 41,79 100,0 | 100,0 | 100,0 | 100,0
VD-364J-10 42 102 25,332 1.4310 1249,197 52,69 49,31 91,3 | 93,6 | 83,4 | 96,9
VD-364R-08 39 127 30,924 1.4310 1629,703 74,3 52,7 81,4 | 93,7 | 71,1 | 79,4
VD-364R-07 39 115 33,823 1.4310 1623,518 67 48 81,5 | 96,8 | 75,1 | 72,6
VD-364R-49 33,6 125 34,087 1.4310 1382,056 84,46 40,55 83,3 | 92,3 | 85,6 | 72,0
VD-364R-92 39 100 37,124 1.4310 1098,34 70,41 29,59 80,3 | 92,5 | 82,1 | 66,1
VD-364R-06 39 102 38,655 1.4310 1565,535 61,5 40,5 79,6 | 94,2 | 81,2 | 63,5
VD-387 38,3 110 49,488 1.4310 1802,489 73,58 36,42 72,1 | 94,6 | 72,0 | 49,6
VD-389A-08 39 127 49,832 1.4310 1682,46 93,24 33,76 69,9 | 89,5 | 70,9 | 49,3
VD-389A-07 39 115 55,078 1.4310 1617,416 85,63 29,37 68,0 | 92,6 | 66,9 | 44,6
VD-389A-06 39 102 61,557 1.4310 1475,51 78,03 23,97 64,4 | 89,9 | 63,4 | 39,9
VD-414AC 42 110 107,278 1.4310 1862,098 92,64 17,36 52,2 | 85,5 | 48,3 | 22,9
VD-389Q 34 107 112,353 1.4310 2063,474 88,63 18,37 52,1 | 87,6 | 46,8 | 21,9
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-364M

Pays d'origine: DE, German; Ressort de compression VD-364M
