Ressort de compression VD-364R-92 Acier inoxydable Ø 6 x 33 x 100 mm

Prix échelonnés - Ressort de compression VD-364R-92

Quantité	Prix unitaire [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Ressort de compression Acheter

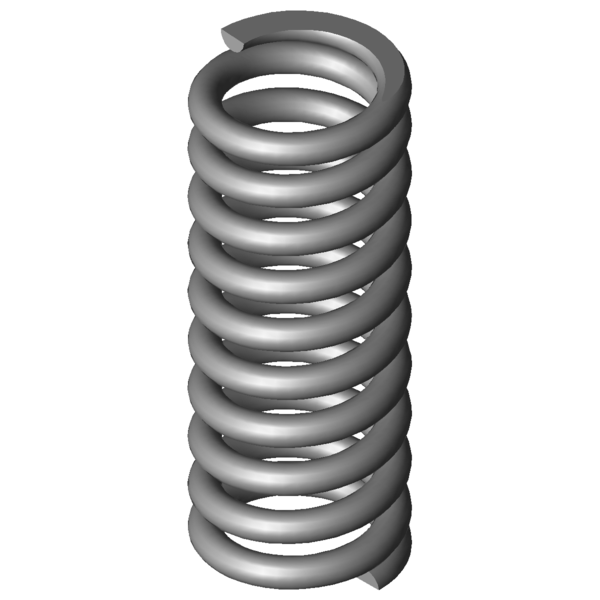

Image du produit Ressort de compression VD-364R-92

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-92

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	33	mm	diamètre d'enroulement moyen
De	39	mm	diamètre extérieur d'enroulement
Dd	25,9	mm	diamètre maximal du mandrin
Dh	40,3	mm	diamètre minimum de la douille
L0	100	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1098,34	N	force maximum en cas de charge statique
Ln	70,41	mm	longueur minimum en cas de charge statique
sn	29,59	mm	flexion maximum en cas de charge statique
Fndyn	960,764	N	force maximum pour charge dynamique
Lndyn	74,12	mm	longueur minimum pour utilisation dynamique
shdyn	13,42	mm	course maximum en cas d'utilisation dynamique
S	11,059	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	37,124	N/mm	raideur du ressort
Masse	243,2909	g	masse d'un ressort
Fntol	102,4	N	tolérance (+/-) pour force maximum statique
Fndtol	101	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,95	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AK	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-92 Acier inoxydable Ø 6 x 33 x 100 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-92 Acier inoxydable Ø 6 x 33 x 100 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-92 Acier inoxydable Ø 6 x 33 x 100 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-92 Acier inoxydable Ø 6 x 33 x 100 mm

calcul du chemin de force Ressort de compression VD-364R-92

Formulaire de demande Ressort de compression VD-364R-92 Acier inoxydable Ø 6 x 33 x 100 mm

Formulaire de demande Ressort de compression VD-364R-92

Ressorts de compression similaires pour Ressort de compression VD-364R-92 Acier inoxydable Ø 6 x 33 x 100 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-92	1.4310	6	39	100	1098,34	70,41	29,59	8,5	37,124	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-92	EN 10270-1	6	39	100	1278,781	70,41	29,59	8,5	43,223	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	35,0 \| 75,4 \| 25,4 \| 4,3
VD-288K-12	33	100	2,441	1.4310	160,729	34,15	65,85	37,8 \| 77,1 \| 29,8 \| 6,6
VD-288Z-12	37	87,1	3,279	1.4310	195,968	27,33	59,77	39,9 \| 77,3 \| 33,7 \| 8,8
VD-298D	33	96	4,079	1.4310	228,995	39,86	56,14	41,9 \| 78,0 \| 36,8 \| 11,0
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	46,0 \| 83,4 \| 39,7 \| 14,9
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	47,4 \| 83,5 \| 41,4 \| 17,1
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	51,8 \| 83,7 \| 50,0 \| 21,7
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	72,4 \| 90,7 \| 73,7 \| 52,9
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	72,4 \| 89,7 \| 74,5 \| 52,9
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	75,4 \| 88,0 \| 77,8 \| 60,4
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	80,3 \| 92,5 \| 82,1 \| 66,1
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	78,8 \| 94,2 \| 74,0 \| 68,3
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	77,7 \| 93,2 \| 71,8 \| 68,3
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	83,4 \| 94,5 \| 64,6 \| 91,1
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	88,6 \| 98,2 \| 71,6 \| 96,0
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	84,1 \| 95,2 \| 74,7 \| 82,3
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	80,3 \| 94,8 \| 71,1 \| 75,0
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	81,1 \| 92,2 \| 83,6 \| 67,4
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	79,3 \| 92,8 \| 78,9 \| 66,2
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	78,0 \| 95,9 \| 77,7 \| 60,3
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	74,0 \| 92,4 \| 75,0 \| 54,7
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	73,3 \| 92,9 \| 73,8 \| 53,2
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	59,9 \| 86,3 \| 58,8 \| 34,6
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	59,8 \| 88,8 \| 57,7 \| 33,0

Nombre de ressorts métalliques similaires: 24

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-92

Pays d'origine: DE, German; Ressort de compression VD-364R-92

Image du produit - Ressorts de compression VD-364R-92

QR-Code: Ressort de compression VD-364R-92

QR-Code - Ressorts de compression - VD-364R-92 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364r-92.html
