Ressort de compression VD-389A-07 Acier inoxydable Ø 6,7 x 32,3 x 115 mm

Prix échelonnés - Ressort de compression VD-389A-07

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

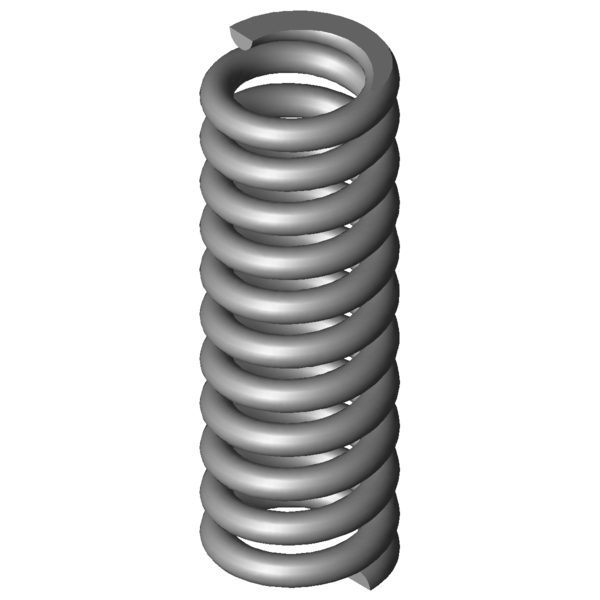

Image du produit Ressort de compression VD-389A-07

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389A-07

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	32,3	mm	diamètre d'enroulement moyen
De	39	mm	diamètre extérieur d'enroulement
Dd	24,6	mm	diamètre maximal du mandrin
Dh	40,2	mm	diamètre minimum de la douille
L0	115	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1617,416	N	force maximum en cas de charge statique
Ln	85,63	mm	longueur minimum en cas de charge statique
sn	29,37	mm	flexion maximum en cas de charge statique
Fndyn	1381,35	N	force maximum pour charge dynamique
Lndyn	89,92	mm	longueur minimum pour utilisation dynamique
shdyn	11,47	mm	course maximum en cas d'utilisation dynamique
S	11,4	mm	pas, écart de milieu du fil à milieu du fil
n	9,5	nombre	de spires utiles
nt		nombre	total de spires
R	55,078	N/mm	raideur du ressort
Masse	325,2147	g	masse d'un ressort
Fntol	160	N	tolérance (+/-) pour force maximum statique
Fndtol	156	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,06	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389A-07 Acier inoxydable Ø 6,7 x 32,3 x 115 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389A-07 Acier inoxydable Ø 6,7 x 32,3 x 115 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389A-07 Acier inoxydable Ø 6,7 x 32,3 x 115 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389A-07 Acier inoxydable Ø 6,7 x 32,3 x 115 mm

calcul du chemin de force Ressort de compression VD-389A-07

Formulaire de demande Ressort de compression VD-389A-07 Acier inoxydable Ø 6,7 x 32,3 x 115 mm

Formulaire de demande Ressort de compression VD-389A-07

Ressorts de compression similaires pour Ressort de compression VD-389A-07 Acier inoxydable Ø 6,7 x 32,3 x 115 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389A-07	1.4310	6,7	39	115	1617,416	85,63	29,37	9,5	55,078	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A-07	EN 10270-1	6,7	39	115	1883,135	85,63	29,37	9,5	64,126	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	45,2 \| 82,6 \| 38,3 \| 14,6
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	47,9 \| 87,4 \| 40,6 \| 15,8
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	50,8 \| 85,6 \| 46,1 \| 20,7
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	61,3 \| 88,4 \| 59,7 \| 35,7
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	63,4 \| 84,9 \| 64,6 \| 40,7
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	68,0 \| 92,6 \| 66,9 \| 44,6
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	67,4 \| 87,9 \| 68,4 \| 46,0
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	75,3 \| 92,4 \| 77,5 \| 56,2
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	79,1 \| 95,5 \| 80,4 \| 61,4
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	81,1 \| 92,2 \| 83,6 \| 67,4
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	82,2 \| 91,8 \| 84,7 \| 70,2
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	90,3 \| 96,0 \| 85,2 \| 89,9
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	93,0 \| 96,9 \| 91,6 \| 90,5
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	87,0 \| 92,0 \| 77,0 \| 91,9
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	90,7 \| 96,2 \| 86,4 \| 89,5
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	71,7 \| 90,8 \| 73,0 \| 51,3
VD-414AF	42	130	107,278	1.4310	3883,478	93,8	36,2	67,0 \| 88,4 \| 61,4 \| 51,3
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	70,5 \| 92,0 \| 70,5 \| 49,0

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-389A-07

Pays d'origine: DE, German; Ressort de compression VD-389A-07
