Ressort de compression VD-389N-02 Acier inoxydable Ø 7 x 39 x 110 mm

Prix échelonnés - Ressort de compression VD-389N-02

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

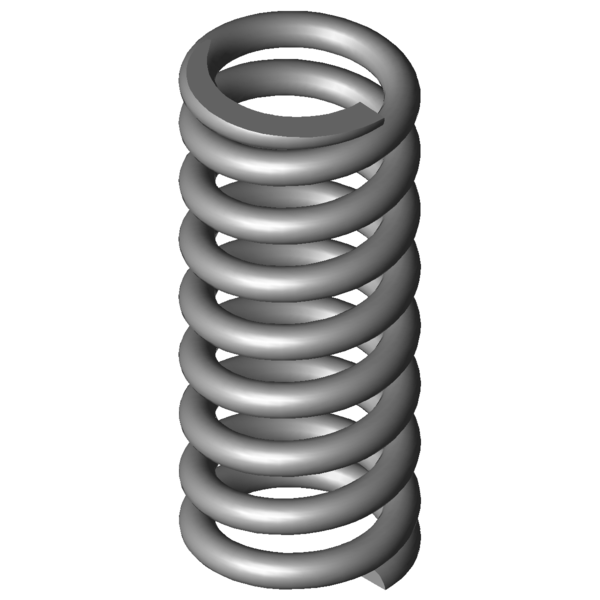

Image du produit Ressort de compression VD-389N-02

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389N-02

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	39	mm	diamètre d'enroulement moyen
De	46	mm	diamètre extérieur d'enroulement
Dd	31	mm	diamètre maximal du mandrin
Dh	47,4	mm	diamètre minimum de la douille
L0	110	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2014,62	N	force maximum en cas de charge statique
Ln	70,18	mm	longueur minimum en cas de charge statique
sn	39,82	mm	flexion maximum en cas de charge statique
Fndyn	1833,06	N	force maximum pour charge dynamique
Lndyn	73,77	mm	longueur minimum pour utilisation dynamique
shdyn	7,94	mm	course maximum en cas d'utilisation dynamique
S	14,714	mm	pas, écart de milieu du fil à milieu du fil
n	7	nombre	de spires utiles
nt		nombre	total de spires
R	50,595	N/mm	raideur du ressort
Masse	335,4466	g	masse d'un ressort
Fntol	149	N	tolérance (+/-) pour force maximum statique
Fndtol	146	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,88	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389N-02 Acier inoxydable Ø 7 x 39 x 110 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389N-02 Acier inoxydable Ø 7 x 39 x 110 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389N-02 Acier inoxydable Ø 7 x 39 x 110 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389N-02 Acier inoxydable Ø 7 x 39 x 110 mm

calcul du chemin de force Ressort de compression VD-389N-02

Formulaire de demande Ressort de compression VD-389N-02 Acier inoxydable Ø 7 x 39 x 110 mm

Formulaire de demande Ressort de compression VD-389N-02

Ressorts de compression similaires pour Ressort de compression VD-389N-02 Acier inoxydable Ø 7 x 39 x 110 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389N-02	1.4310	7	46	110	2014,62	70,18	39,82	7	50,595	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N-02	EN 10270-1	7	46	110	2345,594	70,18	39,82	7	58,907	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	48,8 \| 83,0 \| 46,1 \| 17,2
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	49,7 \| 84,6 \| 45,7 \| 18,8
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	54,7 \| 89,8 \| 51,7 \| 22,5
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	58,1 \| 85,4 \| 58,1 \| 30,7
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	63,0 \| 86,0 \| 65,4 \| 37,5
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	62,3 \| 84,0 \| 64,0 \| 38,8
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	62,7 \| 92,8 \| 54,1 \| 41,2
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	69,3 \| 86,2 \| 73,1 \| 48,5
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	69,7 \| 87,5 \| 71,4 \| 50,1
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	63,7 \| 93,4 \| 47,6 \| 50,1
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	78,8 \| 87,8 \| 81,8 \| 66,9
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	83,7 \| 86,8 \| 88,0 \| 76,4
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	83,5 \| 90,4 \| 82,8 \| 77,4
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	93,1 \| 91,1 \| 90,5 \| 97,8
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	87,0 \| 92,0 \| 77,0 \| 91,9
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	80,0 \| 91,1 \| 66,7 \| 82,2
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	81,2 \| 93,2 \| 82,6 \| 68,0
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	69,8 \| 88,4 \| 71,4 \| 49,7
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	69,4 \| 92,9 \| 68,0 \| 47,2

Nombre de ressorts métalliques similaires: 19

Numéro de tarif douanier: 73202081; Ressort de compression VD-389N-02

Pays d'origine: DE, German; Ressort de compression VD-389N-02
