Ressort de compression VD-409B Acier inoxydable Ø 8 x 42 x 110 mm

Prix échelonnés - Ressort de compression VD-409B

Quantité Prix unitaire [EUR]
1 16,0400 EUR
2 12,7700 EUR
3 8,7800 EUR
7 6,9200 EUR
17 5,3000 EUR
37 4,5500 EUR
75 4,4900 EUR
125 4,4900 EUR
175 4,4900 EUR
250 4,4900 EUR
350 4,4900 EUR

Ressort de compression Acheter

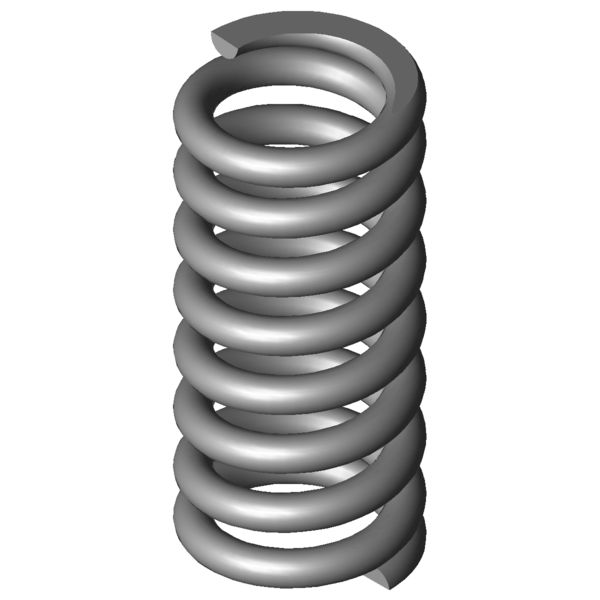

Image du produit Ressort de compression VD-409B
Image du produit Ressort de compression VD-409B
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-409B

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 8 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 42 mm diamètre d'enroulement moyen
De 50 mm diamètre extérieur d'enroulement
Dd 32,8 mm diamètre maximal du mandrin
Dh 51,5 mm diamètre minimum de la douille
L0 110 mm longueur libre
Lk mm longueur de flambage
Fn 2578,764 N force maximum en cas de charge statique
Ln 75,35 mm longueur minimum en cas de charge statique
sn 34,65 mm flexion maximum en cas de charge statique
Fndyn 2304,878 N force maximum pour charge dynamique
Lndyn 79,03 mm longueur minimum pour utilisation dynamique
shdyn 6,85 mm course maximum en cas d'utilisation dynamique
S 15,692 mm pas, écart de milieu du fil à milieu du fil
n 6,5 nombre de spires utiles
nt nombre total de spires
R 74,423 N/mm raideur du ressort
Masse 445,6238 g masse d'un ressort
Fntol 205 N tolérance (+/-) pour force maximum statique
Fndtol 200 N tolérance (+/-) pour force maximum dynamique
Detol 0,6 mm tolérance (+/-) du diamètre extérieur
L0tol 1,85 mm tolérance (+/-) pour longueur libre
Groupe de prix #AQ - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-409B Acier inoxydable Ø 8 x 42 x 110 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-409B Acier inoxydable Ø 8 x 42 x 110 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-409B Acier inoxydable Ø 8 x 42 x 110 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-409B Acier inoxydable Ø 8 x 42 x 110 mm

calcul du chemin de force Ressort de compression VD-409B

Formulaire de demande Ressort de compression VD-409B Acier inoxydable Ø 8 x 42 x 110 mm

Formulaire de demande Ressort de compression VD-409B

Ressorts de compression similaires pour Ressort de compression VD-409B Acier inoxydable Ø 8 x 42 x 110 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-409B 1.4310 8 50 110 2578,764 75,35 34,65 6,5 74,423 100,0 | 100,0 | 100,0 | 100,0
D-409B EN 10270-1 8 50 110 3002,418 75,35 34,65 6,5 86,65 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-339N-05 41 115 8,681 1.4310 521,717 54,9 60,1 42,9 | 78,0 | 38,9 | 11,7
VD-364R-42 54 92 8,929 1.4310 206,319 68,89 23,11 43,8 | 82,1 | 37,3 | 12,0
VD-364J-03 56 117 11,304 1.4310 778,262 48,15 68,85 46,5 | 84,0 | 40,3 | 15,2
VD-351A 45 110 11,393 1.4310 628,337 54,85 55,15 47,7 | 84,2 | 43,6 | 15,3
VD-351 45 95,5 15,536 1.4310 817,361 42,89 52,61 49,8 | 79,8 | 48,8 | 20,9
VD-364J-22 48 92 18,964 1.4310 853,379 47 45 54,4 | 82,8 | 55,0 | 25,5
VD-376 56,3 115 20,049 1.4310 1223,227 53,99 61,01 55,6 | 87,7 | 52,1 | 26,9
VD-364R-82 46 102 20,846 1.4310 635,79 71,5 30,5 57,0 | 86,6 | 56,3 | 28,0
VD-364J-10 42 102 25,332 1.4310 1249,197 52,69 49,31 58,4 | 81,8 | 59,4 | 34,0
VD-381A 46,3 100 25,338 1.4310 639,958 74,74 25,26 56,8 | 87,4 | 48,9 | 34,0
VD-389L 50 89 48,043 1.4310 1463,917 58,53 30,47 75,5 | 89,5 | 72,4 | 64,6
VD-387 38,3 110 49,488 1.4310 1802,489 73,58 36,42 78,0 | 85,1 | 82,5 | 66,5
VD-389N-02 46 110 50,595 1.4310 2014,62 70,18 39,82 81,2 | 93,2 | 82,6 | 68,0
VD-406 58 110 52,131 1.4310 2242,769 66,98 43,02 83,1 | 95,4 | 83,8 | 70,0
VD-409B 50 110 74,423 1.4310 2578,764 75,35 34,65 100,0 | 100,0 | 100,0 | 100,0
VD-411 48 90 101,818 1.4310 2438,545 66,05 23,95 82,5 | 92,6 | 81,8 | 73,1
VD-414AC 42 110 107,278 1.4310 1862,098 92,64 17,36 75,1 | 94,7 | 61,2 | 69,4
VD-436 60 110 127,273 1.4310 3492,045 82,56 27,44 74,3 | 87,8 | 76,5 | 58,5
Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-409B

Pays d'origine: DE, German; Ressort de compression VD-409B
