Ressort de compression VD-436 Acier inoxydable Ø 10 x 50 x 110 mm

Prix échelonnés - Ressort de compression VD-436

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

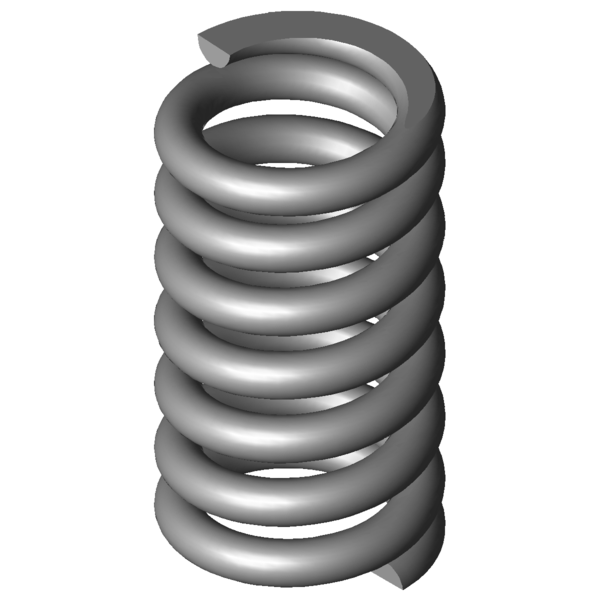

Image du produit Ressort de compression VD-436

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-436

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	60	mm	diamètre extérieur d'enroulement
Dd	38	mm	diamètre maximal du mandrin
Dh	62	mm	diamètre minimum de la douille
L0	110	mm	longueur libre
Lk		mm	longueur de flambage
Fn	3492,045	N	force maximum en cas de charge statique
Ln	82,56	mm	longueur minimum en cas de charge statique
sn	27,44	mm	flexion maximum en cas de charge statique
Fndyn	3011,273	N	force maximum pour charge dynamique
Lndyn	86,34	mm	longueur minimum pour utilisation dynamique
shdyn	7,02	mm	course maximum en cas d'utilisation dynamique
S	18,182	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	127,273	N/mm	raideur du ressort
Masse	731,3941	g	masse d'un ressort
Fntol	331	N	tolérance (+/-) pour force maximum statique
Fndtol	322	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,82	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-436 Acier inoxydable Ø 10 x 50 x 110 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-436 Acier inoxydable Ø 10 x 50 x 110 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-436 Acier inoxydable Ø 10 x 50 x 110 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-436 Acier inoxydable Ø 10 x 50 x 110 mm

calcul du chemin de force Ressort de compression VD-436

Formulaire de demande Ressort de compression VD-436 Acier inoxydable Ø 10 x 50 x 110 mm

Formulaire de demande Ressort de compression VD-436

Ressorts de compression similaires pour Ressort de compression VD-436 Acier inoxydable Ø 10 x 50 x 110 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-436	1.4310	10	60	110	3492,045	82,56	27,44	5,5	127,273	100,0 \| 100,0 \| 100,0 \| 100,0
D-436	EN 10270-1	10	60	110	4065,739	82,56	27,44	5,5	148,182	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	40,2 \| 80,8 \| 31,1 \| 8,9
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	39,3 \| 75,0 \| 33,9 \| 9,0
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	41,8 \| 83,3 \| 32,3 \| 9,7
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	42,0 \| 77,5 \| 37,4 \| 11,1
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	43,3 \| 81,7 \| 35,8 \| 12,4
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	45,4 \| 78,5 \| 42,2 \| 15,3
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	46,6 \| 84,2 \| 40,0 \| 15,8
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	47,4 \| 80,8 \| 45,8 \| 15,8
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	61,8 \| 82,2 \| 63,3 \| 39,8
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	65,7 \| 92,2 \| 64,0 \| 41,0
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	65,6 \| 88,6 \| 67,4 \| 41,0
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	73,1 \| 94,8 \| 72,3 \| 52,1
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	74,3 \| 87,8 \| 76,5 \| 58,5
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	80,7 \| 89,2 \| 71,4 \| 81,6
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	100,0 \| 100,0 \| 100,0 \| 100,0

Nombre de ressorts métalliques similaires: 14

Numéro de tarif douanier: 73202081; Ressort de compression VD-436

Pays d'origine: DE, German; Ressort de compression VD-436
