Ressort de compression VD-364J-03 Acier inoxydable Ø 5,5 x 50,5 x 117 mm

Prix échelonnés - Ressort de compression VD-364J-03

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

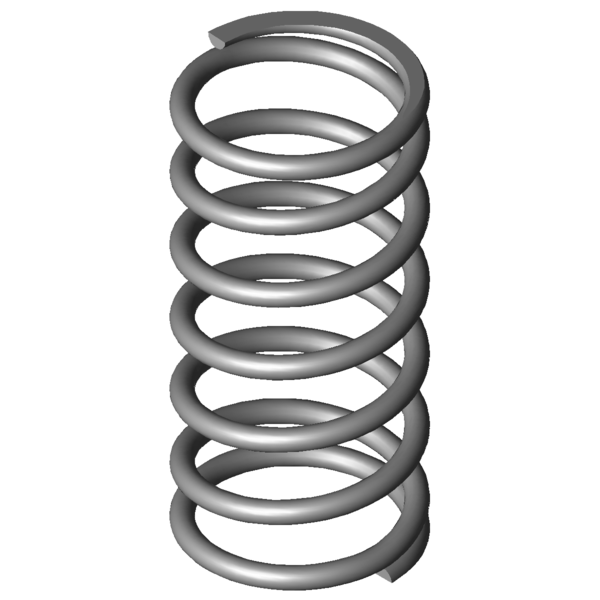

Image du produit Ressort de compression VD-364J-03

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364J-03

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50,5	mm	diamètre d'enroulement moyen
De	56	mm	diamètre extérieur d'enroulement
Dd	43,5	mm	diamètre maximal du mandrin
Dh	58	mm	diamètre minimum de la douille
L0	117	mm	longueur libre
Lk		mm	longueur de flambage
Fn	778,262	N	force maximum en cas de charge statique
Ln	48,15	mm	longueur minimum en cas de charge statique
sn	68,85	mm	flexion maximum en cas de charge statique
Fndyn	738,134	N	force maximum pour charge dynamique
Lndyn	51,7	mm	longueur minimum pour utilisation dynamique
shdyn	14,7	mm	course maximum en cas d'utilisation dynamique
S	20,273	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	11,304	N/mm	raideur du ressort
Masse	223,4592	g	masse d'un ressort
Fntol	45,78	N	tolérance (+/-) pour force maximum statique
Fndtol	45,2	N	tolérance (+/-) pour force maximum dynamique
Detol	1	mm	tolérance (+/-) du diamètre extérieur
L0tol	3	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364J-03 Acier inoxydable Ø 5,5 x 50,5 x 117 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364J-03 Acier inoxydable Ø 5,5 x 50,5 x 117 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364J-03 Acier inoxydable Ø 5,5 x 50,5 x 117 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364J-03 Acier inoxydable Ø 5,5 x 50,5 x 117 mm

calcul du chemin de force Ressort de compression VD-364J-03

Formulaire de demande Ressort de compression VD-364J-03 Acier inoxydable Ø 5,5 x 50,5 x 117 mm

Formulaire de demande Ressort de compression VD-364J-03

Ressorts de compression similaires pour Ressort de compression VD-364J-03 Acier inoxydable Ø 5,5 x 50,5 x 117 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364J-03	1.4310	5,5	56	117	778,262	48,15	68,85	5,5	11,304	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-03	EN 10270-1	5,5	56	117	906,778	48,1	68,9	5,5	13,161	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-289	55	117	1,886	1.4310	177,057	23,12	93,88	50,1 \| 85,5 \| 48,0 \| 16,7
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	51,9 \| 84,9 \| 50,2 \| 20,7
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	54,6 \| 82,9 \| 56,1 \| 24,8
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	65,0 \| 92,0 \| 65,3 \| 37,7
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	63,3 \| 82,8 \| 67,5 \| 39,5
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	67,1 \| 84,6 \| 71,4 \| 45,3
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	73,8 \| 93,9 \| 74,8 \| 52,9
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	63,7 \| 93,8 \| 43,5 \| 53,7
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	73,4 \| 90,3 \| 74,5 \| 55,3
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	76,7 \| 88,9 \| 79,9 \| 61,3
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	82,5 \| 93,0 \| 84,0 \| 70,4
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	76,9 \| 91,5 \| 68,8 \| 70,4
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	66,7 \| 91,1 \| 30,0 \| 79,0
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	87,9 \| 94,9 \| 89,2 \| 79,6
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	100,0 \| 100,0 \| 100,0 \| 100,0
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	89,4 \| 88,4 \| 80,4 \| 99,2
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	93,5 \| 93,7 \| 95,5 \| 91,2
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	90,2 \| 90,1 \| 93,4 \| 87,1
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	75,8 \| 95,0 \| 76,1 \| 56,4
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	74,3 \| 89,0 \| 77,6 \| 56,4
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	51,8 \| 84,9 \| 48,2 \| 22,3
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	52,2 \| 86,4 \| 48,6 \| 21,7
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	50,4 \| 83,0 \| 46,6 \| 21,7
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	47,4 \| 81,4 \| 43,3 \| 17,4
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	47,0 \| 81,6 \| 42,4 \| 17,1
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	46,5 \| 84,0 \| 40,3 \| 15,2
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	41,0 \| 79,0 \| 33,0 \| 10,9
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	40,3 \| 78,9 \| 32,4 \| 9,4
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	40,2 \| 80,8 \| 31,1 \| 8,9

Nombre de ressorts métalliques similaires: 28

Numéro de tarif douanier: 73202081; Ressort de compression VD-364J-03

Pays d'origine: DE, German; Ressort de compression VD-364J-03
